Как самостоятельно произвести ремонт болгарки

Одним из самых распространенных бытовых приборов для ремонтно-строительных работ считается болгарка, или углошлифовальная машинка (УШМ). При эксплуатации машинки нередки случаи сильных нагрузок и неосторожного обращения, что ведет к износу деталей и поломке. Но ремонт УШМ возможно произвести самостоятельно. Для этого стоит посмотреть, как делать ремонт болгарки своими руками на видео.

Устройство болгарки

Якорь болгарки (ротор) является самым перенагруженным элементом механизма УШМ. Он подвергается температурным, электромагнитным и механическим повреждениям, поэтому его выход из строя не удивителен. Обмотка якоря при нагреве может перегореть, что приведет к короткому замыканию. Поэтому ремонт якоря болгарки своими руками – частая практика.
При выходе из строя коллектора во время работы от сильной вибрации щеток происходит их обгорание, поэтому появляется весьма заметное искрение. Щетки проводят ток к коллектору.
Подвержены сильному износу и подшипники на валу ротора, которые могут при несвоевременной замене полностью разрушиться. Их нужно проверять в случае появления посторонних шумов от работы машинки.
Неподвижной частью электродвигателя болгарки является статор, на котором содержится обмотка. Сам статор довольно редко бывает причиной поломки болгарки.
Редуктор – механизм передачи вращения, который нуждается в своевременной чистке и смазке.
Проще всего на болгарке заменить щетки, но это и самая частая процедура в ремонте, т.к. они изготавливаются на основе графита.

Содержание

Рекомендации перед началом ремонта
Ремонт болгарки своими руками
Шнур питания
Замена подшипника
Демонтаж косозубых шестеренок
Отличия в ремонте УШМ Интерскол
Особенности ремонта УШМ Бош
Ремонт УШМ Макита
Как правильно выполнить ремонт болгарки Интерскол своими руками
Необходимый инструмент для ремонта болгарки Интерскол
Основные электрические неисправности болгарки Интерскол
Монтажная схема цепей управления болгарки Интерскол ушм 125
Монтажная схема цепей управления болгарки Интерскол ушм 230
Замена Подшипника На Болгарке Интерскол
🔥 Видео

Ремонт болгарки своими руками

Только ознакомившись с подробным описанием и схемой УШМ, можно приступать к ее разборке. Починка должна иметь определенную последовательность действий. И самое главное – соблюдение техники безопасности.

Шнур питания

Разрыв электропровода у рукоятки – наиболее распространенная проблема отказа прибора работать. Чтобы удостовериться в этой неисправности на кнопке, необходимо воспользоваться стандартным тестером напряжения. Только после этого проверить, работает ли сама кнопка.

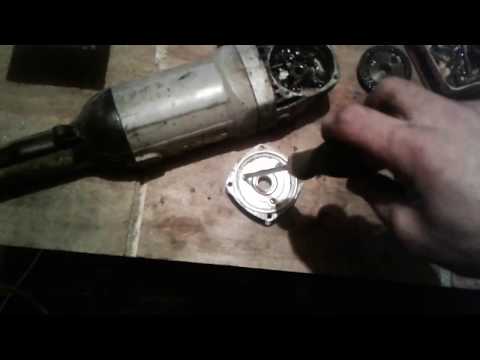

Замена подшипника

Если вы заметили увеличение люфта вала шпинделя, значит, необходима замена игольчатого подшипника. К слову, он есть не во всех моделях УШМ. Для его демонтажа следует разобрать корпус и достать вал большой шестерни.

Используя машинный метчик, достается внутренняя обойма, находящаяся в поврежденном подшипнике.

Метчик необходимо зажать в патрон шуруповерта и вкрутить в обойму подшипника. Когда дно корпуса будет достигнуто, нужно продолжить медленное вкручивание, чтобы обойма поднялась по резьбе.

Демонтаж косозубых шестеренок

Из-за повреждения косозубых шестеренок происходит поломка редуктора. Зачастую заменяется малая ведущая шестеренка, прикрепленная к валу ротора, которую крепят двумя способами:

Прибегают к шпоночному соединению с зажиманием гайкой;
Применяют резьбовое соединение.

Ведомая большая шестеренка также может быть прикреплена при помощи шпоночного соединения, но также и путем напрессовывания на вал.

Отличия в ремонте УШМ Интерскол

При соблюдении корректных условий эксплуатирования ремонт болгарки Интерскол своими руками может производиться весьма редко.

Для того чтобы заменить шестеренки редуктора, разбирается его корпус, и освобождается крышка. Так как ведомая шестеренка прикреплена путем напрессования, снять ее нужно с помощью пресса. Далее убрать подшипник съемником.

https://www.youtube.com/watch?v=psw-Xl8sap0

Если сгорел статор, нужно посчитать, сколько витков у провода, и каково его сечение.

Не лишним будет посмотреть ремонт болгарки Интерскол своими руками на видео.

Особенности ремонта УШМ Бош

Конструкция всех моделей линейки Бош имеет идентичную схему. Ремонт болгарки Бош своими руками обычно сводится к замене подшипников.

Вал шпинделя напрессовывается к ведомой шестерне. Держится на игольчатом подшипнике в корпусе редуктора, который при износе оставляет внутри лишь обойму. Ведущая шестеренка крепится к валу ротора левой резьбой, а затем фиксируется гайкой.

Ремонт УШМ Макита

Отличается болгарка Макита своим защитным корпусом, который можно быстро снять. Это можно назвать плюсом, т.к. болгарки этой фирмы наиболее часто подвержены поломкам. Это относится в основном к подделкам, заполонившим отечественный рынок.

Реальная углошлифовальная машинка фирмы Макиты славится своей долговечностью и надежностью. Несмотря на то, подделка или настоящая болгарка попала к вам в руки, наиболее распространенной причиной поломки все равно будет редуктор и его шестеренки.

Это становится заметно при появлении пробуксовки ведомой шестерни, заклинивания редуктора и увеличения люфта вала.

При ремонте сначала разбирается болгарка. Отсоединяется редуктор от корпуса статора, для этого высвобождаются щетки и выкручиваются винты. Далее убираются винты, удерживающие крышку ротора.

Ведомую шестерню можно снять прессом, а ведущая прикреплена шпоночным соединением с фиксирующей гайкой. Съемниками снимаются подшипники вала ротора.

Таким образом, какая бы болгарка у вас ни была, при должном изучении проблемы можно починить основные неисправности самостоятельно своими руками. Главное, правильно разбираться в схеме и иметь необходимый для ремонта инвентарь.

Несмотря на это, УШМ является сложным механическим электроинструментом, и нередки случаи повреждения более труднодоступных узлов механизма. В этом случае, если вы ранее не сталкивались с подобными поломками, эффективнее будет сперва проконсультироваться со специалистами именно по вашей проблеме.

Видео:Люфт шпинделя на болгарке, вибрация при работе, замена подшипников редуктора Интерскол 125/900Скачать

Как правильно выполнить ремонт болгарки Интерскол своими руками

Угловые шлифовальные машины (болгарки) фирмы Интерскол очень надежны и долговечны. Они отличаются хорошей работой и высокой безотказностью. Но, неправильная эксплуатация инструмента, несвоевременная замена угольных щеток, смазки и подшипников приводит к преждевременному выходу из строя.

Ремонт болгарки Интерскол можно выполнить и самостоятельно.

Для этого надо знать устройство болгарки Интерскол, схему сборки, порядок выполнения технологических операций при разборке и сборке ушм. Чтобы правильно выполнить ремонт ушм Интерскол, достаточно изучить предлагаемую схему и инструкцию.

Углошлифовальные машинки фирмы Интерскол в последнее время становятся все более популярными не только в среде профессионалов, но и любителей мастерить своими руками.

Фирма Интерскол является российским лидером по разработке, производству и продаже различного электроинструмента, признанным мировыми производителями. Продукцию Интерскол отличают эргономичность, простота и удобство в обслуживании, экологичность, повышенная мощность.

Болгарки Интерскол классифицируются по диаметру диска: 115,125,150,180,230.

В среде любителей мастерить своими руками особой популярность пользуются болгарки Интерскол двух классов: с диаметром диска 125 мм и 230 мм.

В представленных классах выпускается несколько моделей, различаемых по мощности.

В классе 125 мм выпускается 4(четыре) модели Интерскол: УШМ 125/900, УШМ 125/1000, УШМ 125/1100Э, УШМ 125/1400ЭЛ.

В классе 230 мм производится 10(десять) моделей Интерскол, отличающихся друг от друга по мощности. Болгарки Интерскол класса 230 выпускаются мощностью, превышающей 2000 Вт.

https://www.youtube.com/watch?v=7madFa-Zkq8

Расшифровывается маркировка Интерскол УШМ 230/2300: угловая шлифовальная машина с максимальным диаметром круга 230 мм, мощностью 2300 Вт.

У болгарок Интерскол ушм 125 ведомые шестерни на шпинделе крепятся за счет шпоночного соединения.

Болгарки Интерскол УШМ 125 собраны в одном корпусе, служащем ручкой.

У болгарок Интерскол УШМ 230 сзади корпуса имеется удобная задняя ручка. Это мощные профессиональные машины с двуручной конструкцией. У углошлифовальных машин этого класса ведомые шестеренки запрессовываются на вал шпинделя.

В предлагаемой инструкции по ремонту мы будем рассматривать схемы двух классов болгарок Интерскол: УШМ 125, УШМ 230.

Необходимый инструмент для ремонта болгарки Интерскол

Ремонт ушм Интерскол невозможно выполнить, не имея простого, нужного инструмента. Отремонтировать механическую часть болгарки Интерскол вам поможет набор отверток, рожковых ключей, тиски, молоток, пресс.

Для ремонта электрических цепей понадобится тестер. Хорошо, если у вас есть возможность применить прибор типа ИК-2 для нахождения короткозамкнутых витков в обмотках.

Из вспомогательных материалов понадобится смазка, салфетки, смывочная жидкость.

Для выполнения качественного ремонта угловой шлифовальной машины семейства Интерскол надо подготовить рабочее место, подобрать правильное освещение. На полу, в темной комнате качественный ремонт выполнить невозможно.

Чтобы выполнить ремонт болгарки Интерскол быстро и правильно, необходима схема той болгарки, которую вы собрались ремонтировать.

Неисправности в болгарках делятся на механические и электрические.

Основные электрические неисправности болгарки Интерскол

Как правило, чаще всего причиной отказа в работе болгарки становится электрическая неисправность. Основной процент отказа болгарок по электрической части является выход из строя угольных щеток.

Цепи управления у болгарок различных моделей немного отличаются друг от друга. Все зависит от мощности инструмента, наличия инновационных разработок. В некоторых болгарках встроен электронный блок, регулирующий плавность пуска.

Монтажная схема цепей управления болгарки Интерскол ушм 125

В болгарках Интерскол УШМ 125 электрощетки поз.55 крепятся в специальных щеткодержателях поз.44 , добраться до которых можно, только сняв заднюю крышку поз.51 корпуса статора поз.42.

Сняв крышку, надо выкрутить винты поз.50, держащие корпус щеткодержателя.

Износ щеток определяется по их остаточной длине. Длина рабочих угольных щеток не может быть меньше 5 мм.

Электропитание подается по кабелю поз.53. В местах входа кабеля в болгарку и в вилку поз.53 кабель может обломиться. Неисправность устраняется заменой всего шнура питания или вышедшей из строя части. Скрутки недопустимы.

Кабель питания подает напряжение к выключателю поз.41, вставленному в корпус по47. Для управления кнопкой выключателя есть рычаг поз.46. При выполнении технического обслуживания продувайте рычаг включения силиконовой смазкой.

Монтажная схема цепей управления болгарки Интерскол ушм 230

Питание по шнуру поз.50 подается к выключателю поз.46, к которому подключен электронный блок поз.40, угольные щетки поз.38, вставленные в щеткодержатели поз.37. В электрическую часть болгарки также входит статор поз.32 и ротор поз.27.

Замена угольных щеток на болгарках Интерскол ушм 230 не требует снятия задней крышки. Достаточно выкрутить колпачок щеткодержателя поз.36 и вытащить щеткодержатель с угольной щеткой. А вот заменить выключатель, электронный блок, конденсатор поз.42 можно, только разобрав заднюю ручку поз44,45. Для этого надо выкрутить четыре винта 4×16 поз.44.

Выход из строя ротора происходит по следующим причинам:

Сработались или вышли из строя угольные щетки;
Короткое замыкание или обрыв обмоток;
Сработались ламели коллектора якоря:
Разрушились или заклинили подшипники ротора.

Ремонт ротора требует специальных знаний, приборов и оснастки. Предпочтительнее купить новый ротор либо отдать на ремонт в специализированный сервисный центр. Но помните, это стоит денег. Для особоодаренных рекомендуем перемотать ротор своими руками.

https://www.youtube.com/watch?v=AJOQInjJaxQ

Для демонтажа подшипников с якоря воспользуйтесь съемником. Но можно применить и подручные средства. Например, тиски, полоски металла, молоток, наставку из мягкого металла.

На роторе поз.31 установлены два подшипника: задний, возле коллектора поз.32.

Типоразмер подшипника 608Z.

И на стороне крыльчатки подшипник поз.28 типоразмера 6000-2 RS. Российский аналог 180100.

Снимаются подшипники после демонтажа ротора из корпуса редуктора. Чтобы вытащить ротор из редуктора, надо снять ведущую шестерню коническую поз.26, сидящую на валу ротора.

Для этого надо открутить гайку М8×3,5 поз.25, демонтировать ведущую шестерню Z=12. Она фиксируется шпонкой поз.30. Снимаются подшипники съемником.

Чтобы снять подшипники с якоря поз.27, необходимо ротор вытащить из корпуса редуктора поз.19. Раскрутите гайку М8 поз.20, снимите гроверную шайбу поз.21, демонтировать ведущую шестеренку поз.22.

осторожно покачивая, вытащить ротор из корпуса редуктора. Подшипник останется в корпусе редуктора. Он закрыт крышкой подшипника поз.25, которая крепится к корпусу редуктора тремя винтами М5×8 поз.26.

В корпусе редуктора установлен подшипник типоразмера 6201-2RS. Российский аналог 180201.

Со стороны коллектора подшипник поз.28 снимается при помощи съемника. Подшипник типоразмера 608RT. Российский аналог 180608.

Ремонт статора любой болгарки Интерскол производится после определения характера неисправности. Чаще всего статор подгорает. Это происходит по причине перегрева инструмента. На неисправность статора показывает непроизвольное неуправляемое раскручивание ротора болгарки.

Для ремонта статора необходимо вытащить его из корпуса. Проверку работоспособности статора можно произвести и, не вынимая его из корпуса. Но это можно сделать только в специализированных мастерских.

Или если у вас есть прибор контроля короткозамкнутых витков ИК-2. То определить обрыв или короткое замыкание в обмотках статора можно, не демонтируя статор.

Сгоревший статор снимается, перематывается, или вместо него устанавливается новый.

Сгоревший статор можно перемотать самостоятельно.

Алгоритм перемотки следующий:

Разрезаете любым способом поврежденную обмотку с одного края;
Подсчитываете количество витков обмотки, определяете направление ее намотки, процент заполнения паза сердечника статора, измеряете диаметр проволоки;
Удалив сгоревшую намотку, чистите пазы сердечника, проверяете изоляцию;
Подготовленным проводом наматываете в подготовленные пазы нужное количество витков обмоток статора;
Припаиваете концы обмоток, предварительно надев на них изолирующий провод;
Пропитываете обмотки статора с использованием переменно тока;
Зачищаете следы пропитки внутри и снаружи на корпусе статора;
Проверяете свободное перемещение ротора внутри статора.

ремонта статора болгарки Интерскол своими руками

Из механических неисправностей у болгарок Интерскол слабым местом остается редуктор. Применяемые в редукторе шестерни со временем изнашиваются, разрушаются зубья, в соединениях появляется люфт.

Для того, чтобы произвести ремонт редуктора болгарки Интерскол, необходимо установить характер неисправности. Большинство механических неисправностей редуктора определяется визуально, либо на слух.

Большое биение вала шпинделя, заклинивание или проворачивание шестеренок редуктора определяются простым осмотром состояния вала шпинделя.

А повышенный шум при работе редуктора, нехарактерные звуки, перегрев можно определить на слух или касанием корпуса рукой.

Для разборки редуктора надо раскрутить (4)четыре винта М4×14 поз.11, снять гроверные шайбы ДУ-1000ЭР поз.12, вытащить крышку редуктора поз.13. В ней останется вмонтированный шпиндель поз.10. Шпиндель вмонтирован в подшипник поз.14. Типоразмер подшипника 6201-2RZ. Российский аналог 180201.

Для выпрессовки шпинделя из корпуса подшипника надо воспользоваться прессом. Но можно аккуратно выбить и молотком. Главное, не повредить крышку корпуса редуктора.

https://www.youtube.com/watch?v=vJ_rhzIzItw

Колесо зубчатое коническое поз.16 держится на шпоночном соединении и фиксируется стопорным кольцом поз.17. В качестве шпонки в болгарке Интерскол УШМ 125/900 применяется шарик диаметром 3 мм. Если вы снимите стопорное кольцо, то снять шестернею не представляет большого труда. В других моделях болгарок Интерскол ушм 125 используется шпонка.

Снимите шестерни и просмотрите их на предмет зализывания зубьев, разрушения или закусывания, наличие люфта в шпоночном соединении.

Для разборки редуктора ушм 230 надо снять крышку поз.6, открутив 4(четыре) винта. Шпиндель поз.8 держится в подшипнике поз.9, запрессованом в корпус крышки поз.6. Типоразмер подшипника 6203zz. Российский аналог 180203.

Зубчатое колесо поз.11 напрессовано на шпиндель с натягом. Чтобы его снять, понадобится пресс. Умельцы умудряются снимать при помощи молотка, предварительно нагрев шестерню.

Снимите шестерни и просмотрите их на предмет зализывания зубьев, их разрушения.

Ремонт болгарки Интерскол ушм 230

Сборка болгарки Интерскол ничем не отличается от сборки болгарок других марок. К сборке допускаются исправные, освобожденные от старой смазки, детали и узлы. Сборка состоит из нескольких этапов.

Для сборки узла редуктора необходимо собрать шпиндель, надев на него подшипники и конические шестерни.

На шпиндель поз.10 надевается крышка корпуса редуктора поз.13, подшипник поз.14, крышки подшипника поз.15, колесо зубчатое коническое поз.16. Шестеренка фиксируется на шпинделе шпоночным соединением.

В ушм 125 в качестве шпонки используется шарик диаметром 3 мм. Для фиксации на шпинделе шестерня фиксируется стопорным кольцом поз.17. Собранный шпиндель вставляется в игольчатый подшипник поз.18.

А игольчатый подшипник запрессован в корпусе редуктора поз.21.

Сборка редуктора ушм 230 начинается со сборки узла шпинделя поз.8, на который насаживается подшипник поз.9, стопорное кольцо поз.10. Колесо зубчатое поз.11 на шпиндель напрессовывается. Шпиндель вставляется в роликовый подшипник поз.12. Типоразмер подшипника НК1210.

Для облегчения процесса запрессовки ведомой шестерни поз.11 на шпиндель поз.8 нагрейте шестерню и охладите шпиндель.

Алгоритм сборки болгарки Интерскол следующий:

В корпус вставляется статор;
Статор накрывается пластиковой защитой;
В статор вставляется ротор с защищенной резиновой втулкой на подшипнике коллектора;
Второй конец ротора вставляется в корпус редуктора;
На ротор насаживается ведущая шестерня и фиксируется гайкой с правой резьбой;
Корпус редуктора крепится к корпусу статора четырьмя винтами;
Проверяется плавность вращения ротора;
На корпус редуктора надевается крышка с ведомой шестерней;
Закручивается 4(четыре) винта крепления крышки редуктора;
Проверяется плавность проворачивания шпинделя инструмента;
Устанавливаются угольные щетки;
Надевается задняя крышка или собирается ручка;
Производится пробный пуск инструмента, проверяется плавность работы.

По приведенному алгоритму собираются все без исключения болгарки семейства Интерскол.

Несколько особенностей при разборке и сборке болгарки Интерскол:

Для качественного удаления старой смазки с корпуса редуктора, последний лучше разогреть профессиональным феном до жидкого состояния смазки и после чего ее удалить;
В некоторых моделях болгарок Интерскол ведущая шестерня фиксируются на валу двумя гайками, одна из которых стопорная под ключ S=12;
Аккуратно раскручивайте или затягивайте фиксирующую гайку ведомой шестерни ротора в болгарках Интерскол ушм 115;
Закладывайте в корпус редуктора смазки, составляющей меньше половины его объема;
При разборке внимательно осматривайте состояние ламелей коллектора, на нем не должно быть следов подгорания и выработанных дорожек.

Перед сборкой механических узлов болгарки Интерскол, в обязательном порядке, смазывайте детали рекомендуемой смазкой.

На российском рынке смазочных материалов широко представлены смазочные материалы зарубежных и российских производителей. Сегодня можно приобрести высококачественные смазочные материалы отечественного производителя.

Они ни в чем не уступают по качеству зарубежным аналогам, но стоят в несколько раз дешевле.

https://www.youtube.com/watch?v=7Sw6mwlChX4

Для редукторов болгарки разработана специальная смазка, обладающая высокой адгезией. Адгезия-это свойство вещества сцепляться со смазываемой поверхностью.

Выбирая болгарку, останавливайте свой выбор на российской угловой шлифовальной машине фирмы Интерскол;
Вы получите надежный, долговечный, эргономичный, дешевый инструмент;
Предпочтение отдавайте болгаркам Интерскол класса ушм 125;
В домашнем хозяйстве они более востребованы и безопасны.

Видео:Как починить Интерскол УШМ 230 2300М \ Ремонт инструмента \ Замена подшипников \ болгарка интерсколСкачать
