В бытовом электрооборудовании широко применяются коллекторные двигатели. Небольшие габариты, легковесность, простота в управлении обусловили их присутствие в болгарках, перфораторах, циркулярных пилах, шуруповертах. Главный недостаток – повышенный износ щеточно-коллекторной пары. Выход из строя этого узла предопределен возникающим в нем искрообразованием.

Содержание
  1. Устройство электродвигателя и принцип работы
  2. Причины
  3. Износ щеток
  4. Замыкание в обмотке якоря
  5. Неисправность в обмотке статора
  6. Загрязнение
  7. Неправильно установлены щетки
  8. Плохой контакт щеток с коллектором
  9. Механические нарушения
  10. Заключение
  11. Дрель искрит на щетках — что делать?
  12. Почему искрят щетки в электродвигателе?
  13. Причины сильного искрения и способы их устранения
  14. Как производится замена щёток на болгарке
  15. Замена щёток
  16. Самый элементарный способ, без разборки корпуса
  17. Болгарки без задней рукоятки
  18. Болгарки с задней рукояткой
  19. Вывод
  20. Искрят Щетки На Болгарке Какая Неисправность
  21. Особенности работы асинхронного мотора болгарки
  22. Как найти неисправность якоря болгарки
  23. Зрительный осмотр снаружи
  24. Осмотр устройства изнутри
  25. Прозвонка цепей тестером
  26. Болгарка искрит на щетках,-ремонт/MAKITA 9555NB sparks on brushes, repair
  27. Искрят щетки на болгарке?
  28. Где конечно спасти якорь и вернуть его на дому
  29. Как перемотать якорь — пошаговая аннотация
  30. Смена якоря без помощи других своими силами
  31. Как снять якорь
  32. Как поставить якорь в район
  33. : как проверить болгарку
  34. Характеристики и действие щеток для болгарки
  35. Действие и характеристики
  36. Материалы для изготовления
  37. Причины быстрого износа
  38. Способы замены щеток
  39. Виды неисправностей
  40. Варианты решения проблем
  41. Поломка и ремонт коллектора
  42. Советы по ремонту
  43. Почему искрят щетки дрели
  44. Техника безопасности
  45. Причины искрения
  46. Поиск и устранение неисправности
  47. 🎬 Видео

Устройство электродвигателя и принцип работы

Принцип работы электродвигателя основан на взаимодействии проводника с током, находящегося в магнитном поле.

Магнитное поле создает статор.

Главным элементом его конструкции для двигателя постоянного тока служит постоянный магнит, для переменного тока – обмотка возбуждения. Ротор (якорь) имеет собственную обмотку, на которую при помощи щеточно-коллекторного узла подается напряжение. Взаимодействие магнитных полей заставляет ротор вращаться.

Коллектор состоит из набора контактов, представляющих собой медные пластины, расположенные непосредственно на роторе. Миканитовые или слюдинитовые манжеты выполняют роль изоляторов для каждого отдельно взятого контакта. Графитовые щетки – скользящие контакты прижатые к коллектору.

Причины

В обмотках ротора возникают переходные процессы вследствие прерывистого механического контакта щеток с пластинами коллектора, что является причиной образования мелких дуг.

Важно: полностью исправный двигатель не исключает искрение при работе. Существуют другие причины, вызывающие сильное искрение и создающие вероятность поломки электродвигателя.

Износ щеток

При длительной эксплуатации или некачественного материала щеток, они перестают плотно прижиматься к контактам коллектора. Из-за плохого контакта двигатель не набирает обороты или не сразу запускается. Изношенную щетку легко определить визуально.

Исправить ситуацию, заменив только изношенную деталь, иногда не удается. Следует сделать замену щеткодержателя и пружины.

Замыкание в обмотке якоря

Следствие такого дефекта – неравномерное искрение на коллекторе. На одних пластинах оно будет сильнее, чем на других. Из-за наличия межвиткового замыкания ток в отдельных секциях обмотки ротора будет сильнее, чем в других.

Перемотка ротора или его замена устранят неисправность.

Неисправность в обмотке статора

Дефект, аналогичный замыканию обмотки ротора, имеет место для обмотки статора. Проверить наличие можно замером сопротивления частей его обмоток. При сильном различии необходимо перемотать обмотку или заменить.

Загрязнение

Продукт износа щеток — графитовая пыль, она дополнительный источник повышенного искрообразования. Скопление пыли происходит между пластинами, что создает добавочные условия к процессу образования искр. Профилактические работы по чистке коллектора наждачной бумагой и уборка грязи между пластинами сохранят его в чистом виде.

Неправильно установлены щетки

Если щетки расположены с отклонением от нормы к поверхности коллектора, во время работы образуется значительно большее количество графитовой пыли. Сместившиеся щетки необходимо поправлять.

Плохой контакт щеток с коллектором

Электродвигатель часть эксплуатационного времени проводит в режиме перегрева. В таких условиях на коллекторе образуется нагар. Плохой контакт приводит к увеличению искрообразования щеток и еще большему нагару.

Нужно наждачной бумагой с мелким зерном зачистить поверхность коллектора. Для увеличения эффекта зачистки используйте шуруповерт. В патрон зажать ротор двигателя и на малых оборотах выполнить шкуркой зачистку от нагара. После нужно окончательно заполировать его на войлочном круге.

Механические нарушения

Механические причины вызваны несоблюдением требований конструкторско-технологической документации. Большая часть механических причин устраняется проточкой коллектора на токарном станке. Выполнение этой ремонтной операции доверяют квалифицированному специалисту. Вот некоторые виды неисправностей, которые могут указать на поломку:

  1. Поверхность коллектора имеет неровности;
  2. Биение вала превышает значение, указанное в технической документации;
  3. Отдельные коллекторные пластины выступают за общий для всех уровень;
  4. Выступ изоляции (слюды);
  5. Щетки в щеткодержателях двигаются с заклиниванием;
  6. Наоборот, щетки вставлены в щеткодержатели с большим зазором, что создает вибрацию при работе;
  7. Щеткодержатели установлены далеко от коллектора;
  8. Неравномерное натяжение пружин, как следствие разница в усилии поджатия щеток.

, которые могут помочь решить ваш случай:

Заключение

Повышенная искра говорит о наличии отклонений в работе. Требуется провести мероприятия по выявлению и устранению недостатков. Непринятие мер сократит срок службы двигателя, а возможно всего электроинструмента, где он задействован. Лучший вариант — воспользуйтесь услугами сервисного центра по ремонту бытовой техники.

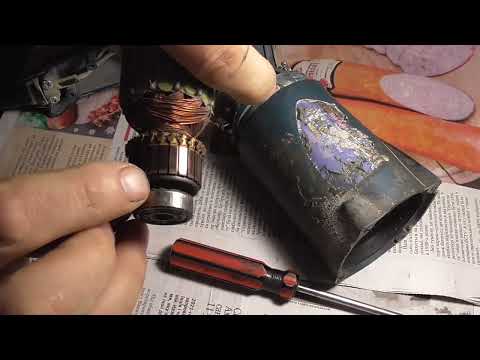

Видео:Болгарка искрит и дёргается, щётки новые, якорь, статор целый. Как починить? Ремонт инструмента БошСкачать

Болгарка искрит и дёргается, щётки новые, якорь, статор целый. Как починить? Ремонт инструмента Бош

Дрель искрит на щетках — что делать?

Искрит Болгарка После Замены Щеток

Итак, у вас дрель искрит на щетках и вы не знаете, что делать в такой ситуации. Эта статья расскажет, из-за чего это происходит, нужно ли это исправлять, а если нужно, то как.

Сразу стоит отметить, что наличие указанного искрения во время работы — это вполне допустимое явление. Правда только в том случае, если искры небольшие и их не так уж и много. Если же они прямо сыпятся, то это может свидетельствовать о неисправности.

Заметим, что на новом исправном электроинструменте щетки могут первое время тоже сильно искрить, так как им необходимо сначала притереться. На притирку обычно хватает 10-15 минут работы. Если после этого все осталось как было, то лучше отнести инструмент обратно в магазин с претензией.

Если же ваша дрель уже негарантийная, то можно попробовать исправить все самому.

https://www.youtube.com/watch?v=2oHTNYmYti0

Но сначала опишем причины данного явления.

Почему искрят щетки в электродвигателе?

Искры, в том числе и на исправном движке, появляются из-за механического воздействия между щетками и коллектором.

Щетка, двигаясь по коллектору от одного его контакта к другому, поочередно образует и разрывает соединение с каждым из них.

А теперь вспомните, что бывает, если из розетки выдернуть любой работающий электроприбор — обычно в такой момент между вилкой и розеткой проскакивает искра. В случае щеточным двигателем это такое же явление.

Самый большой выбор электроинструмента и бензотехники по выгоднейшим ценам. Бесплатная доставка до вашего региона. Оплата онлайн либо при получении.

Поэтому небольшое искрение даже на исправном электродвигателе допустимо, поскольку соединение и разрыв здесь постоянно возникают.

Причины сильного искрения и способы их устранения

Теперь перейдем к сильному искрению. Оно возникает в основном по следующим причинам:

  1. загрязнение контактов коллектора нагаром
  2. попадание графитовой пыли между контактами коллектора
  3. межвитковое замыкание в обмотке якоря

Пройдемся по каждому пункту отдельно.

1) Загрязнение нагаром получается в результате перегрева двигателя. Наличие нагара приводит к еще большему трению, что ведет к еще более быстрому перегреванию и еще большему образованию нагара. Что очень быстро приводит к поломке.

Излишнее искрение же здесь получается из-за того, что нагар образует дополнительное сопротивление, при котором искра при разрыве получается более крупной и мощной.

В общем нагар следует незамедлительно удалить.

Делается это нулевой наждачной бумагой. То есть надо извлечь коллектор вместе с якорем и аккуратно его зачистить. В идеале желательно проводить зачистку на токарном станке, чтобы не нарушить правильность окружности. Но, как правило, такой возможности нет, поэтому можно обойтись и ручной зачисткой. Главное при этом не переусердствовать.

2) При работе дрели щетки стираются, из-за чего образуется графитовая пыль. Она запросто может скапливаться между контактами коллектора и приводить к замыканиям между ними, так как она является проводником электричества и имеет свое сопротивление. Из-за этого ток распределяется неравномерно, что приводит к возникновению крупных искр в некоторых местах.

У исправной дрели стирание происходит довольно медленно, поэтому графитовая пыль почти не скапливается. Соответсвенно ее накопление сигнализирует о том, что щетки при работе занимают неправильное положение. Обычно такое бывает, когда они стоят не вплотную в своем пазе, а, наоборот, имеют некоторый люфт.

Часто такое происходит при замене щеток, когда их подбирают не совсем подходящими по размеру. Поэтому при замене этому моменту следует уделять пристальное внимание.

Ремонт такой неисправности осуществляется путем удаления пыли каким-либо заостренным инструментом и замены щеток на более подходящие по размеру.

3) В случае возникновения межвиткового замыкания в якоре, ток поступает в большем значении на одни контакты и в меньшем на другие. Из-за этого в некоторых местах проходит ток большего значения, чем нужно, в результате чего образуются крупные искры.

Выявлением такого замыкания нужно заниматься, когда два предыдущих пункта не дали особого эффекта. Оно производится на специальном приборе, который создает переменное магнитное поле. При помещении в это поле якоря он начинает дребезжать, так как в нем появляются наведенные токи.

Такой прибор некоторые изготавливают сами из силового трансформатора, в сердечнике которого делается вырез, куда и помещается якорь.

Если причина оказалась в межвитковом замыкании, то нужно перемотать обмотку либо полностью заменить якорь.

Таковы причины возникновения чрезмерного искрения на щетках дрели. Помните, если ничего с этим не делать, то, скорее всего, двигатель в скором времени сломается. Поэтому не ленитесь и проделай указанные в статье рекомендации.

Видео:Если Искрят щетки на болгарке. Ремонт за 200 рублейСкачать

Если Искрят щетки на болгарке. Ремонт за 200 рублей

Как производится замена щёток на болгарке

Искрит Болгарка После Замены Щеток

24.12.2017

Очень часто производитель угловых шлифовальных машин комплектует свои изделия запасной парой щёток (графитовых контактов, позволяющих передавать электрический ток на вращающийся ротор).

Неужели эта деталь так интенсивно изнашивается, что только её предусмотрено добавлять? Если инструментом пользоваться от случая к случаю, то щётки переживут самого владельца.

Но если же эксплуатировать болгарку ежедневно, то, действительно, их износ будет существенным. И наступит тот день, когда несколькосантиметровый графитовый стержень сотрётся до тоненькой пластинки.

Допускать предельного износа щёток нельзя, чтобы не повредить контакты ротора. Проверять состояние стержней надо периодически, после наработки в десятки часов.

Замена щёток

Вот здесь и возникает дельный вопрос к производителям болгарок, почему не сделать в корпусе окошко из прозрачного пластика, чтобы визуально оценивать состояние графитовых контактов без разбора электроинструмента (в некоторых моделях болгарок раскручивать корпус нет необходимости)?

Внимание! Приступая к замене щёток, как и при любом проникновении внутрь корпуса электроинструмента, необходимо отключить питание электросети путём извлечения штепсельной вилки из розетки.

https://www.youtube.com/watch?v=CSCHSuYydmY

В виду конструкционных разнообразностей угловых шлифовальных машин, замена графитовых контактов у каждой модели инструмента может иметь свои особенности.

Самый элементарный способ, без разборки корпуса

Некоторые производители подошли к возможности замены щёток очень рационально. В корпусе машины имеются резьбовые пробки-заглушки. И весь процесс проверки или «ремонта» занимает две минуты (для обеих графитовых контактов):

  1. Вывинтить отвёрткой пробку.
  2. Поддеть тонкой отвёрткой прижимную крышечку, и вынуть щётку.
  3. Если щётка по сравнению с новой потеряла 70 – 80 % длины, то её стоит заменить. В противном случае старый графитовый контакт надо поставить той же стороной, как было до извлечения, чтобы исключить процесс притирки. Ведь щётки изнашиваются неравномерно из-за того, что они соприкасаются с вращающейся цилиндрической поверхностью.
  4. Завинтить пробку до упора. Внимание! Пробка может завинчиваться и вверх тормашками. Поэтому надо следить, чтобы сверху был паз под отвёртку. Иначе при следующем вывинчивании возникнут трудности.
  5. Повторить все действия со щёткой, расположенной с обратной стороны корпуса болгарки.

Это самый простой способ замены щёток у болгарки, не предусматривающий разборки корпуса. Поэтому при покупке нового инструмента этот нюанс можно принять во внимание.

Болгарки без задней рукоятки

У шлифмашин, не имеющих задней рукоятки, замена щёток производится в следующей последовательности:

  1. Вывинтить саморез с торца болгарки.
  2. Стянуть защитный цилиндрический кожух.
  3. Стянуть крышечку с блока контакта.
  4. Поддеть тонкой отвёрткой прижимную крышечку щётки и вытянуть графитовый стержень.
  5. Вставить новую щётку, закрыть блок контакта крышкой.
  6. Повторить все действия с другой щёткой.
  7. Надеть кожух на УШМ и зафиксировать его саморезом.

Часто встречается другой способ крепления щёток. В этом случае последовательность действий будет следующая:

  1. Снять кожух, предварительно вывинтив саморез.
  2. Освободить щётку от прижимной ленточной пружины, подковырнув последнюю отвёрткой.
  3. Извлечь щётку из направляющего блока, подковыривая отвёрткой.
  4. Снять контакт щётки с разъёма. Также при помощи подковыривания отвёрткой.
  5. Соединить контакт нового графитового стержня с разъёмом, вставить щётку в направляющий блок и прижать пружиной.
  6. Повторить все действия со второй щёткой, закрыть корпус кожухом и привинтить его саморезом.

Это два самых распространённых способа замены графитовых контактов. Хотя не исключены и другие варианты конструкций шлифмашин.

Болгарки с задней рукояткой

Болгарки, имеющие заднюю рукоятку, позволяют добраться до щёток немного другим, более простым способом:

  1. Возле рукоятки необходимо найти небольшое ремонтное окно, закрытое пластиковой пластиной, которая зафиксирована саморезом.
  2. Надо вывинтить саморез, поддеть в пазу отвёрткой пластиковую пластину, вынуть её из корпуса, открыв ремонтное окно.
  3. Следующие действия по замене щёток такие же, как и у маломощных болгарок: освободить ленточную пружину (1), освободить штекер (2), вынуть за провод щётку из направляющего блока.
  4. Затем вставить новую щётку, соединить штекеры, закрепить графитовый стержень ленточной пружиной, закрыть пластиковой пластиной ремонтное окно и завинтить саморез.
  5. Повторить все действия со второй щёткой, находящейся с противоположной стороны корпуса.

Вполне возможно, что могут существовать и другие способы замены графитовых щёток, обусловленные конструкционными особенностями шлифмашин.

Вывод

Конструкционно болгарки отличаются друг от друга, поэтому методика замены щёток может немного отличаться от базовых способов, описанных выше. Но общие черты всё же просматриваются:

  1. Щётки находятся рядом с задней рукояткой или тем местом корпуса, которое предназначено для удержания инструмента.
  2. Наиболее распространённые конструкции графитовых щёток: с пружиной и без неё.

Первый тип конструкции предполагает упрощённый способ замены, ведь он имеет и провод, и контактную пластину, и прижимную пружину.

https://www.youtube.com/watch?v=JhnK8Mi2syY

Беспружинные щётки требуют чуть более трудоёмкого процесса замены, ведь фиксирующая пружина крепится на корпусе и она более жёсткая, а провод крепится в отдельном месте при помощи штекера.

Как производится замена щёток на болгарке Ссылка на основную публикацию

Видео:Почему сильно искрит болгарка? Ремонт болгарки своими рукаими 👍 Александр МСкачать

Почему сильно искрит болгарка? Ремонт болгарки своими рукаими 👍 Александр М

Искрят Щетки На Болгарке Какая Неисправность

Искрит Болгарка После Замены Щеток

Проверка и ремонт якоря болгарки на дому

Как произнес Шекспир: «Ничто не вечно под Луной». Домашняя техника, как досадно бы это не звучало, не являются исключением. Случается, что самый надёжный механизм сгорает.

И нужно готовиться повстречать данный факт без паники, с твёрдой уверенностью, что безнадежных ситуаций нет.

Как устроена болгарка, какие бывают неисправности, как проверить якорь электродвигателя, найти причину поломки и убрать проблемы? Познание устройства главных узлов электроинструмента дозволит мастеру самостоятельно провести диагностику и ремонт угловой шлифовальной машины.

Особенности работы асинхронного мотора болгарки

Фактически в многочисленных электроприборах, использующихся в быту, применяется асинхронный электронный движок. Принципиальным преимуществом этого типа мотора будет то, что при изменении нагрузки туда, частота оборотов не изменяется.

Это значит, что если, например, длительно и без остановки резать камень бытовой болгаркой, никаких наружных признаков перегрузки мотора приметно не будет. Скорость вращения диска будет неизменная, звук однотонным.

Поменяется только температура, но этого есть вариант и даже не увидеть, если руки одеты в перчатки.

При невнимательном отношении, которым обладают игровые слоты превращается в недочет. Асинхронные движки очень чувствительны к перегреву, существенное превышение рабочей температуры влечёт за собой оплавление изоляции на обмотках ротора.

Сначала мотор работает с перебоями, а затем — когда произойдёт межвитковое куцее замыкание — движок остановится совершенно. Стоит пару раз очень перегреть движок болгарки и, более возможно, что якорь оплавится.

Уже сегодня, от высочайшей температуры отпаиваются контакты, соединяющие провода первичной обмотки с коллектором, что ведёт к прерыванию подачи электронного тока.

Как найти неисправность якоря болгарки

Признаками поломки якоря болгарки являются: завышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в различные стороны. Если такие симптомы находятся, работу инвентарем следует закончить — это небезопасно. Подозрения просто проверить с применением легких тестов.

Зрительный осмотр снаружи

Поиск неисправности следует начать с зрительного осмотра болгарки:

  1. Провести общий осмотр инструмента.
  2. Изучить целостность сетевого шнура, наличие напряжения в розетке.
  3. С помощью индикатора напряжения убедиться, что ток поступает на коллектор мотора и кнопку запуска.

Осмотр устройства изнутри

Если с питанием всё в порядке, однако болгарка не работает, придётся вскрыть корпус, чтоб получить доступ к мотору. Обычно, разборка не представляет сложностей. Однако нужно придерживаться обычных правил, которые позволят избежать проблем в свое время оборотной сборки:

  1. Непременно отключить устройство от сети перед разборкой.
  2. Снять со шпинделя рабочий диск и защитный кожух.
  3. Произвести вскрытие корпуса в отлично освещённом месте, на незапятанной поверхности стола.
  4. Уяснить размещение всех деталей и узлов перед разборкой. Рекомендуется зарисовать либо сфотографировать устройство устройства.
  5. Саморезы и винты крепления ложить в отдельном месте, чтоб не потерялись.

Осматривать мотор значительно надежнее под броским освещением, чтоб нашему клиенту остается маленькие детали были отлично различимы. Якорь должен свободно крутиться вокруг собственной оси, верно работающие подшипники не обязаны быть во время работы издавать звук.

На якоре не является следов оплавившейся проводки, обмотки контура необходимы целыми, без разрывов. Конечно понюхать ротор. При межвитковом замыкании изоляционный лак подгорает и издаёт устойчивый специфичный запах. Увы для таковой диагностики нужен определённый опыт.

Прозвонка цепей тестером

Если зрительный осмотр не отдал очевидных результатов, продолжить обследование рекомендуется с помощью мультиметра.

Выставив переключатель переключения режимов в положение омметра (спектр 200 Ом), нужно 2-мя щупами «прозвонить» две примыкающие ламели якоря. Если сопротивление на всех витках однообразное, это означает, что обмотки исправны.

Когда на каких-либо парах тестер указывает другое сопротивление либо обрыв цепи — в этой катушке неисправность.

https://www.youtube.com/watch?v=a5oPUb5VLYk

Разрыв проводки иногда происходит меж обмоткой и сердечником. Следует пристально исследовать места соединения катушек с ламелями коллектора в низу якоря, зрительно проверить пайку контактов.

Болгарка искрит на щетках,-ремонт/MAKITA 9555NB sparks on brushes, repair

В данном ролике рассмотрена всераспространенная поломка данной модели болгарки, вышел из строя статор, как.

Искрят щетки на болгарке?

Смена ротора мотора на болгарке.

Если нет тестера, выйти из положения конечно при помощи обычной лампочки на 12 вольт. Мощность а возможно хоть какой, нормально 30–40 Вт.

Напряжение от аккума 12 вольт нужно подать на вилку болгарки, вставив в разрыв учебника провода лампочку. При исправном якоре, если крутить шпиндель рукою, лампочка должна пылать, не изменяя яркости.

Если накал изменяется — это верный признак межвиткового недлинного замыкания.

Напротив лампочка не пылает, то это говорит о последующем:

  1. Может быть зависание щёток в нерабочем положении. Сработалась подпорная пружина.
  2. Произошёл разрыв питающего контура.
  3. Вышло замыкание как еще его называют разрыв в обмотке статора.

Есть и другие методы диагностики, однако они требуют более сложного оборудования, которое своими силами обычно не используют. Опытнейший мастер обусловит поломку с высочайшей степенью точности, используя «пробойник» иначе говоря простой трансформатор с разрезанным тороидальным сердечником и одной первичной обмоткой.

Где конечно спасти якорь и вернуть его на дому

Если повреждение якоря установлено с гарантированной точностью, деталь нужно извлечь из электродвигателя. Разборку мотора нужно создавать с особенной аккуратностью, за ранее сняв щётки и отсоединив клеммы питания. Вынимается ротор вкупе с опорными подшипниками и крыльчаткой остывания мотора, они составляют с его помощью единое целое.

Если в якоре повреждена основная доля проводки и по завершении перегрева нарушена балансировка, его лучше сменять полностью. О нарушении балансировки гласит завышенная вибрация и неравномерный рокот во время работы механизма.

Как перемотать якорь — пошаговая аннотация

Если балансировка якоря не нарушена, а неувязка исключительно в испорченных обмотках, то таковой якорь конечно вернуть без помощи других, перемотав катушки. Перемотка ротора на дому просит огромного терпения и аккуратности.

Мастер обязан иметь способности в работах с паяльничком и устройствами для диагностики электронных цепей. Если вы неуверены в собственных силах, лучше отнести движок при ремонте в мастерскую либо без помощи других сменять весь якорь.

Для самостоятельной перемотки якоря пригодится:

  • провод для новейшей обмотки. Употребляется медная жила с поперечником, точно подходящим старенькому проводнику;
  • диэлектрическая бумага для изоляции обмотки от сердечника;
  • лак для заливки катушек;
  • паяльничек с оловянно-свинцовым припоем и канифолью.

Перед перемоткой принципиально сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника.

Процесс перемотки состоит из последующих шагов:

  1. Демонтаж старенькых обмоток. Их нужно аккуратненько удалить, не повредив железного корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы либо повреждения, их нужно загладить ратфилем иначе говоря зашлифовать наждаком. При, для рабочей чистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
  2. Подготовка коллектора для подключения нового провода. Снимать коллектор ненужно. Следует оглядеть ламели и замерить мегомметром иначе говоря мультиметром сопротивление контактов относительно к корпусу. Оно надо сделать менее 0,25 МОм.
  3. Удаление старенькой проводки на коллекторе. Кропотливо убрать остатки проводов, прорезать пазы в части контактов. Дальше в пазы будут вставлены окончания проводов катушек.
  4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала шириной 0,3 мм, к примеру, электротехнического картона. Порезать определённое количество гильз и воткнуть в пазы очищенного якоря.
  5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается поочередными радиальными движениями, против часовой стрелки. Такая укладка именуется «укладкой вправо». Намотка Повторить для всех катушек. Около коллектора стянуть провода толстой нитью из х/б ткани (капрон использовать запрещено, потому что он плавится при нагреве).
  6. Проверка свойства намотки. После завершения укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и вероятных обрывов.
  7. Финальная обработка. Готовую катушку обработать лаком либо эпоксидкой для скрепления обмотки. В промышленных критериях пропитку сушат в особых печах. Дома это делают в духовке. При необходимости — использовать для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Смена якоря без помощи других своими силами

Как показывает практика, что если решено сменять якорь болгарки, то поменять его значительно надежнее вкупе с опорными подшипниками и крыльчаткой остывания мотора.

https://www.youtube.com/watch?v=W-k9JyxuWik

Для смены потребуются:

  1. Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с иными глазами моделями — недопустима.
  2. Отвёртки, гаечные ключи.
  3. Мягенькая щётка и ветошь для протирки механизма.

Как снять якорь

Смена якоря начинается с разборки болгарки. Производятся последующие шаги:

    Отвёрткой выкручиваются щёточные узлы с 2-ух сторон. Извлекаются щётки.

Как поставить якорь в район

Чтоб установить к месту новый якорь болгарки следует взять новейшую деталь, после завершения собрать инструмент в оборотном порядке. Последователь действий последующая:

  1. На вал якоря устанавливается диск фиксации.
  2. Способом напрессовки устанавливается подшипник.
  3. Насаживается малая шестерня и фиксируется стопорным кольцом.
  4. Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
  5. Закручиваются болты крепления редуктора.
  6. Якорь с редуктором вставляется в корпус болгарки и фиксируется.
  7. Щётки осаждаются на место, запираются крышками.

После выполнения обозначенных действий болгарка готова к работе. Смена якоря произведена.

: как проверить болгарку

Старая суфийская мудрость говорит: «Умён тот человек, который способен выйти достойно из сложной ситуации. Увы мудр тот, кто в такую ситуацию не попадает.

» Соблюдая правила эксплуатации современной бытовой техники, не допуская перегрева мотора, вы избежите поломок и проблем при работе болгарки. и хранение инструмента в чистоте и сухости предупредит его механизмы от загрязнения и окисления токонесущих частей.

Своевременное техническое сервис инструмента гарантированно освободит от противных сюрпризов в свое время работы.

Видео:Искрят щетки на коллекторе! Не спеши менять ротор! Можно починить!!! Циркулярная пила Старт СПЦ-2200Скачать

Искрят щетки на коллекторе! Не спеши менять ротор! Можно починить!!! Циркулярная пила Старт СПЦ-2200

Характеристики и действие щеток для болгарки

Искрит Болгарка После Замены Щеток

Болгарка является одним из самых популярных электроинструментов. Многие считают, что дрель стоит на первом месте, а болгарка на втором. Такую популярность она имеет благодаря своей многофункциональности, ведь с ее помощью можно выполнять самые различные виды работ.

Это и резка металла, и зачистка и шлифовка, а резать можно не только металл, но и кафель, дерево, керамогранит и многое другое в зависимости от насадок и фантазии мастеров по приспособлению инструмента.

Новая УШМ отлично работает и справляется с большинством поставленных задач, однако приходит такой момент, когда машина выходит из строя — изнашиваются либо «сгорают» щетки.

Действие и характеристики

Эти элементы нужны для нормальной работы не только болгарки, но и многих других электроинструментов. Графитные щетки для болгарки нужны, чтобы снять напряжение из статора, при этом пропуская электричество и приводя в действие подвижный механизм. Их износ происходит из-за трения об коллектор якоря, который вращается во время работы.

Своевременная замена щеток очень важна, так как, в противном случае, может произойти поломка электроинструмента.

При нормальном состоянии щеток вращающиеся детали движутся без трудностей и особых усилий. Чтобы не упустить момент износа щеток, нужно периодически проверять их работоспособность.

Если графитовый стержень стерся и край находится близко к ограничителям износа, необходимо проводить замену.

Благодаря этим деталям также уменьшается изнашиваемость инструмента, так как эти элементы очень легко менять. Главным параметром является и то, что щетки должны выдерживать механическую нагрузку, которая обеспечивается при вращении ротора.

Материалы для изготовления

Для изготовления щеток используются разные материалы, но чаще всего применяется уголь или графит. Менее распространены угольно-графитовые, медно-угольные, омедненные.

Графитовые щетки для болгарки прекрасно подходят, так как имеют высокий коэффициент токопроводимости и, как правило, обладают хорошим коммутируемым свойством. Некоторые типы такой запчасти могут автоматически отходить от ротора в случае перегрузки и не повреждаться, что достигается благодаря керамическому наконечнику пружины, который встраивается в тело пружины детали.

Керамический наконечник не проводит ток и при износе щетки высвобождается, в результате чего пружина выталкивает соединитель. Угольные щетки для болгарки отличаются большей износостойкостью.

Даже в инструментах с реверсом таких как дрель и шуруповерт служат долго и сохраняют мощность в реверсном режиме. Особое внимание нужно уделять деталям с дополнительным контактом.

Производителем такого инструмента гарантируется бесперебойная работа только при замене щеток на оригинальные.

Причины быстрого износа

Очень часто те, кто пользуется болгаркой, задаются вопросом: почему горят щетки на болгарке. Однако сама болгарка тут ни при чем, потому как такое явление может случиться с любым двигателем коллекторного типа.

Обороты коллекторного двигателя не ограничиваются частотой тока, а в связи с повышенными оборотами коллектор должен выдерживать нагрузку, при этом искрение под щетками должно снижаться без нагрева двигателя.

При появлении неполадок в электроинструменте появляется искрение щеток.

https://www.youtube.com/watch?v=slcr-sneWUA

С этим явлением может быть связано множество причин. Такими являются:

  1. Неисправность обмотки якоря. Короткое замыкание витков, обрыв секций обмотки. В таком случае мотор может очень шуметь или теряет обороты.
  2. Плохой контакт или полный обрыв обмотки на коллекторных пластинах.
  3. Износ прижимных пружин, в результате чего электрощетки не прижимаются к коллектору. Чаще всего происходит от длительной работы и перегрева.
  4. Нарушение центровки якоря.
  5. Износ подшипников и биение ротора.
  6. Нарушение геометрии якоря при «жесткой» разборке мотора.
  7. Нарушение полюсности щеток относительно коллектора.
  8. Установленные щетки не подходят для данного электродвигателя.

Также причиной искрения щеток в болгарке может быть поднятие одной или нескольких пластин коллектора в результате перегрева. В таком случае щетки могут очень сильно искрить и быстро стираться. Конечно, искрение при вращении якоря допустимо, но если это явление сильно завышено и с вентиляционного отверстия идет запах гари, то графитную либо угольную деталь нужно немедленно заменить.

Способы замены щеток

Если обмотка статора и ротора еще не сгорела, то нужно разобраться с техническими вариантами замены, а таких существует несколько:

  1. Модель болгарки оснащена небольшими пластмассовыми крышечками с резьбой или закрепленными винтами. Такие крышки просто отвинчиваются, и запчасть меняется.
  2. В болгарке есть щеткодержатель, который скрыт под корпусом. Для замены расходника необходимо разобрать корпус, отвинтив несколько винтов. Такой инструмент обычно состоит из двух частей, в одной из которых при разборке можно обнаружить кнопку включения и щеткодержатели. Конструктивно щеткодержатели могут отличаться. В откидном держателе придется разъединить электроцепь и потом вставить новую деталь, а в обычном это действие не всегда обязательно — в зависимости от конструкции.

После разборки шлифмашинки желательно прочистить от пыли и наличия постороннего мусора. Также необходимо осмотреть коллектор на наличие царапин и повреждений, так как изношенные запчасти могли повлиять на целостность его поверхности.

Виды неисправностей

На этих заменяемых и относительно недорогих по цене деталейтакже могут быть неисправности:

  1. Плохо отшлифованы и не прилегают к коллектору всей плоскостью.
  2. С обломанными краями.
  3. С глубокими царапинами.

В таком случае будет повышенное искрение. Для устранения их притирают стеклянной бумагой. В процессе притирки нужно использовать сначала крупнозернистый материал, а потом мелкозернистый. Использование наждачного полотна при этом нежелательно, так как наждачная пыль при попадании на коллектор может замкнуть коллекторные пластины.

Варианты решения проблем

В большинстве случаев причиной, почему горят щетки, может быть короткое замыкание в статоре или роторе.

Очень часто УШМ сталкивается с такими умельцами, для которых болгарка — это и шлифмашинка, и инструмент для порезки металла, и пила.

При порезке металла остановка ротора происходит не так часто, а вот при использовании дисков для резки дерева часто происходит зажим режущего инструмента.

При этом напряжение в проводке поднимется, и может произойти короткое замыкание и резкий износ графиток. При последующей замене деталей может наблюдаться такой же износ, сопровождающийся «круговым огнем», то есть чрезмерным искрением. В таких случаях новые щетки иногда сгорают за 5−10 секунд.

Кроме того, сгоревшая обмотка может перематываться опытными специалистами в мастерских, но если специалист ошибается при работе, или неправильно подключена обмотка, то результат может быть плачевным.

Такие неисправности можно проверить специальными приборами, которые часто используются в мастерских. К примеру, провести замеры индуктивности или определить КЗ витков специальным прибором.

Если произошло КЗ, то это можно определить визуально либо путем измерения сопротивления. Сопротивление на всех витках должно быть одинаковым или с незначительной разницей.

Подгоревшие ламели якоря тоже могут подсказать, почему горят щетки на болгарке и причину: равномерный подгар — скорее всего, причина в статоре, а если неравномерный — то в роторе.

https://www.youtube.com/watch?v=LViu7tETz3U

Межобмоточный обрыв якоря можно проверить с помощью омметра: сделать замеры между соседними ламелями и диаметрально противоположными — отличие сопротивления должно быть не больше 5%. Мотор с мощностью 0.6−0.7 кВт: сопротивление статорной обмотки может быть 40−6 Ом, а в якоре между соседними ламелями 1−1.5 Ом.

Поломка и ремонт коллектора

Еще одной причиной, почему горят щетки на электродвигателе, является неисправный коллектор. Просто так щетки не сгорают, если это, конечно, не связано с большим повышением тока.

В таком случае может произойти короткое замыкание.

Если же этого не произошло, а графитовая щётка на болгарку покупается одна за другой и стирается, то следует обратить внимание на покрытие поверхности коллектора.

Поверхность этой части имеет специальное напыление, а после его износа щетки стираются намного быстрее. Также при искрении на поверхности может образоваться нагар, который будет просто стирать графит. Износ коллектора и щеток может происходить из-за неисправности обмотки мотора. В таком случае любые установленные щетки будет «съедать».

Очень часто потребители пытаются восстановить щетки из больших по размеру запчастей, так как не находят родных, поэтому стараются подобрать с другого мотора, подпилить, подогнать к размеру щеткодержателя.

Графитный стержень подгоняется под нужный размер, просверливается отверстие для медного токопроводящего провода и далее запаивается оловом.

Однако такая процедура может обернуться износом коллектора и в худшем случае всей обмотки якоря.

Ремонт коллектора.

В случае если все проверено и работоспособность обмоток подтверждается, но щетки все так же быстро изнашиваются, стоит снова вернуться к коллектору.

При нарушении шероховатости поверхности, что очень распространено в двигателях постоянного тока, графитные запчасти быстро стираются.

Твердыми частицами внутри корпуса болгарки, которые попадают через крыльчатку либо через вентиляционные отверстия, поверхность может поцарапаться. Также при длительном простое инструмента собирается влага, и появляется слой окиси.

Такие причины повреждений легко устраняются с помощью шлифовки коллектора или простой протиркой ветошью. Для удаления царапин и сильной окиси можно провести шлифовку в домашних условиях. Для этого понадобится дрель, шлифовочный материал и тиски.

В патроне дрели зажимается вал якоря, в тисках — за корпус подшипника. В процессе вращения коллектора к нему подводится шлифовочный материал, и производится шлифовка.

При этом нужно аккуратно обращаться и с подшипником и коллектором, так как можно изувечить и то, и другое.

При длительном использовании инструмента могут образовываться неровности типа накипи. Чтобы устранить проблему, понадобится проточка коллектора на токарном станке. Такая возможность определяется омеднением самого коллектора. Однако даже при успешности процесса коллектор будет служить меньше нового якоря.

При большом износе коллектора между пластинами может выступать миканит, либо края пластин стают острыми и срезают графитовый материал. При этом можно прочистить канавки между пластинами, а их края зачистить шабером.

Выступающий миканит убирается с помощью мелкой пилки. В конце нужно все прочистить волосяной щеточкой и желательно продуть воздухом. Износ щеток может происходить также из-за биения коллектора, когда пластины изношены и имеют разную высоту.

Такая неисправность тоже решается проточкой и дальнейшей шлифовкой.

Советы по ремонту

Конечно, в любом случае лучше отнести инструмент в сервис, где его проверят и отремонтируют. Но если выхода нет, нужно быть осторожным. Шлифовать лучше мягкой тканью с применением пасты Гоя, для этого лучшим вариантом будет войлок. Если есть возможность протачивать коллектор, то такой процесс нужно производить только в центрах без биения, используя обратный центр.

После вскрытия болгарки нужно обязательно проверить положение щеткодержателей, так как на некоторых моделях инструмента после перегрева они могут смещаться. При этом полюсность будет смещена, детали будут греться, и износ увеличится. Очень важно притирать новые щетки на холостых оборотах без нагрузок, так они смогут прослужить дольше.

Видео:Почему искрят щетки в электроинструментеСкачать

Почему искрят щетки в электроинструменте

Почему искрят щетки дрели

Искрит Болгарка После Замены Щеток

Введение

Преимущества коллекторных электродвигателей – высокие обороты, малые габариты и масса по сравнению с асинхронными (и тем более синхронными) моторами той же мощности – определили самое широкое их применение в ручном инструменте и нестационарной бытовой технике. Но есть и недостаток.

Это щёточный механизм, который не просто подвержен ускоренному износу, требует регулярного обслуживания и замены элементов, создаёт дополнительный шум и помехи, но также может (если пренебрегать оным обслуживанием) стать причиной необратимой поломки оборудования и даже пожара.

Можно ли решать эти проблемы, не прибегая к хлопотным и недешёвым посещениям сервисных центров?

Техника безопасностиПричины искренияПоиск и устранение неисправности

Техника безопасности

Хочется верить, что описанным в данной статье ремонтом просто не станет заниматься человек, вообще не представляющий, что такое электричество и как от него не пострадать.

Но поскольку пылесос – не торшер или электробритва, а один из самых «злых» бытовых приборов (хотя бы из-за мощности), напомним 3 важнейших пункта (первый справедлив для любого оборудования, а второй и третий – сугубо пылесосные):

  1. Все операции (кроме испытаний, конечно) производить только при отсоединённой штепсельной вилке. Никаких надежд на выключатель (в самом приборе, в фильтре-удлинителе или еще где-то): он, во-первых, не создаёт видимого разрыва, во-вторых, разрывает не всегда фазу и, наконец, может включиться случайно. Вилка же (не «надвынутая», а лежащая на заметном расстоянии от розетки!) сама не включится никак.
  2. Роторы двигателей такой мощности, как в пылесосах (обычно от 0,5 до 2 кВт), да еще и в сумме с крыльчаткой компрессора имеют немалый момент инерции. А пуск очень быстрый. Результат – сильный рывок статора в сторону, противоположную вращению, в момент включения. И тем ощутимее, чем от большего количества прочих деталей освобождён мотор. А проводники обычно короткие, могут при этом оборваться, замкнуться, хлестнуть по руке… Поэтому – никаких придерживаний пальцами за не предназначенное для этого место, с которого при резком развороте легко соскользнуть на элементы, находящиеся под напряжением или в движении. Перед испытаниями статор (остаток корпуса) должен быть надёжно закреплён – если не в тисках, то хотя бы прижат к полу через жёсткий изолятор, который не коснётся, загнувшись, подвижных деталей. И вообще, такие испытания (как и все работы без снятия напряжения вблизи токоведущих частей) даже квалифицированные электрики должны производить вдвоём.
  3. Обороты коллекторного двигателя не ограничены частотой питающего напряжения или какими-то особенностями конструкции. Просто должно наступать динамическое равновесие между вырабатываемой мощностью и нагрузкой. Если же последней нет совсем, буквально за доли секунды мотор идёт вразнос в самом прямом смысле: может не просто сжечь свои подшипники и щёточный механизм, но и разлететься, как абразивный диск, с не меньшей опасностью для окружающих людей и предметов. Поэтому, если разборка продвинулась настолько, что демонтирована даже крыльчатка компрессора (трение которой о воздух и является единственной нагрузкой в пылесосе), включать двигатель НЕЛЬЗЯ ни на секунду! И даже с крыльчаткой, но полностью свободным протоком воздуха через неё (ни шланга, ни фильтров) обороты будут значительно выше номинальных, а потребляемый ток – ниже. Исследовать искрение щёток в таком режиме бессмысленно. Нужно хотя бы небольшое сопротивление воздуху обеспечить – прикрыть входное отверстие компрессора процентов на 80 плоским предметом или на 100% не очень плотным ковром, мелкой сеткой… Но всё должно быть жёстким или надёжно закреплённым в натянутом состоянии, чтобы компрессор не мог что-либо засосать: даже мягкий посторонний предмет в нём – моментальная смерть для тонкой алюминиевой крыльчатки.

Причины искрения

Ротор (якорь) коллекторного двигателя содержит несколько (от 3 до 36) обмоток, выводы которых заклёпаны и (не всегда) пропаяны тугоплавким припоем в специальных отверстиях медных контактных пластин – ламелей.

https://www.youtube.com/watch?v=gHLEDzFFsQg

Последние устанавливаются с промежутками 0,5–1 мм по цилиндрической поверхности жаропрочного диэлектрика и образуют собственно коллектор.

Ток через диаметрально расположенные, поджатые пружинами и скользящие по ламелям щётки подаётся всегда на ту обмотку, магнитное поле которой перпендикулярно в данный момент полю статора, и обеспечивает за счёт этого наибольшую вращающую силу.

Совсем не искрить скользящий контакт не может в принципе. Особенно – при большой мощности и индуктивной нагрузке. Однако искрение не должно превышать определённых пределов, представлять которые могут, конечно, помочь фотографии, но лучше всего – опыт, когда человек видел работу массы подобных устройств или работу данного изделия в полностью исправном состоянии.

Почему искрят щетки в пылесосе?

Причин усиленного искрения довольно много:

  1. Износ самих щёток.
  2. Их недостаточная притёртость (у новых).
  3. Их перекос из-за износа, растрескивания или смещения щёткодержателей.
  4. Ослабление пружин.
  5. Межвитковое замыкание в обмотках.
  6. Биения якоря в связи с износом подшипников.
  7. Окисление и/или загрязнение ламелей.
  8. Их выработка.
  9. Засорение промежутков проводящей пылью.
  10. Дефекты отдельных ламелей (каверны и прожоги, шатание в диэлектрике, «зализывание» верхнего слоя в сторону следующего промежутка и прочее).

Соответственно, для устранения необходимо сначала установить, какая же из причин у нас.

Поиск и устранение неисправности

Поскольку сначала – визуальный осмотр, напомним: кто пропустил главу о технике безопасности, вернитесь! Там же и большая часть инструкции по испытаниям!

Как и во всех поисках среди большого количества вариантов, лучше всего начинать с отсечения явно неподходящих. Например, если одна из щёток искрит значительно больше другой, то проблема в ней: дефекты ламелей, обмоток и подшипников сказывались бы одинаково на обеих. То есть остаётся проверить только первые 4 пункта.

* Искры тянутся в сторону вращения. Поэтому разное искрение щёток может быть кажущимся: когда мы смотрим радиально одновременно на обе, ламели под одной из них движутся к нам, а под другой – от нас. Делать вывод о разном качестве контакта можно, только рассмотрев с обеих сторон и учитывая этот нюанс.
