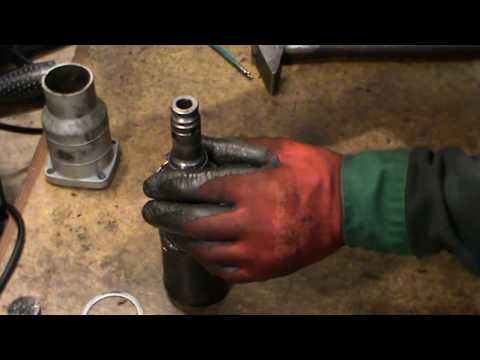

Видео:Как разобрать и собрать патрон на перфоратореСкачать

Как разобрать и собрать патрон на перфораторе

Как правильно разобрать перфораторы Интерскол различных моделей

Как Разобрать Патрон Перфоратора Интерскол

В последнее время особой популярностью пользуются перфораторы Интерскол. Они надежны в работе, просты в ремонте. На них легко достать запасные детали.

Перфораторы Интерскол имеют широкий модельный ряд. Инструменты условно разбиты на два сегмента: перфораторы, комплектуемые патроном типа SDS-plus, и перфораторы с патроном типа SDS-max.

Ремонт перфоратора Интерскол может производиться как в сервисных центрах, так и самостоятельно. Чтобы выполнить ремонт перфораторов Интерскол своими руками, надо иметь навыки слесаря и познания в электротехнике в объеме средней школы.

И постоянно помните о соблюдении правил техники безопасности.

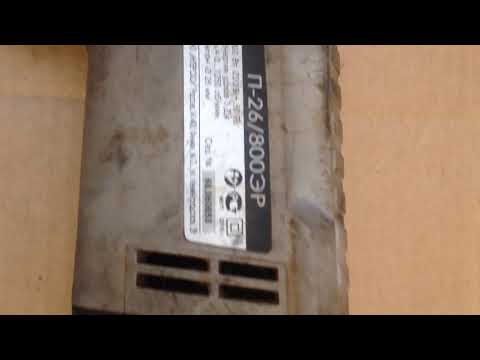

Каждый инструмент обладает соответствующей маркировальной табличкой. Например: перфоратор Интерскол П-18/450Эр. Расшифровывается:

  • буква П указывает, что инструмент относится к семейству перфораторов;
  • цифра 18 указывает, что с данным перфоратором можно использовать бур диаметром до 18 мм;
  • цифра 450 указывает мощность перфоратора в ваттах.

Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР-2, П32/1000Э, П-32/1000ЭВ-2.

Перфораторы Интерскол с патронами SDS-max представлены следующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.

На рынке есть и другие модели перфораторов Интерскол: Интерскол П-600 ЭР и Интерскол П-710 ЭР. Эти модели производились в начале развития производства фирмы Интерскол.

В среде бытовых пользователей самыми распространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.

Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710

Принцип работы у всех перфораторов одинаков.

Вращательный момент от ротора передается на вал ствола и закрепленный на нем рабочий инструмент. Одновременно, при помощи подшипника качающегося, называемого в народе «пьяный подшипник», вращающий момент преобразуется в возвратно-поступательное движение, передающее ударный импульс на рабочий инструмент.

Все перфораторы Интерскол собраны по одной общей схеме и состоят из одних и тех же блоков.

Условно перфораторы Интерскол состоят из трех блоков:

  1. Блок редуктора ударного узла.
  2. Блок статора.
  3. Блок цепей питания и управления.

Ремонт перфораторов Интерскол следует начинать с изучения схемы инструмента, подготовки инструментов и рабочего места.

Указанные блоки у перечисленных моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим представленные перфораторы на группы.

  1. В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
  2. Во второй группе рассмотрим разборку перфораторов Интерскол П-600 и П710.

Конструктивные особенности быстрозажимного патрона типа SDS-plus

Начнем с различий в конструкции узла крепления быстрозажимного патрона.

Принцип разборки быстрозажимных патронов у всех перфораторов практически одинаковый.

В перфораторах Интерскол используется быстрозажимной патрон типа SDS-plus. Для работы с перфоратором Интерскол необходимо применять инструмент с хвостовиком SDS-plus.

Разборка быстрозажимного патрона

Разборку быстрозажимного патрона рассмотрим на примере перфоратора Интерскол П-26/800ЭР.

Установив перфоратор на заднюю часть ручки, надо снять защитную втулку поз.1, снять шайбу поз.2 и достать запорное кольцо поз.3.

Дальше снимаются шайба поз.4 и стопорное кольцо поз.5. На следующем этапе снимается нажимная втулка поз.6.

Для освобождения фиксирующего шарика поз.8 необходимо нажать на специальную шайбу поз.9. Выньте шарик, достаньте коническую пружину поз.10.

Конструкция быстрозажимного патрона перфоратора Интерскол П-30/900ЭР содержит меньшее количество деталей. Но порядок разборки остается такой же.

https://www.youtube.com/watch?v=PpLWr0Bw6c0

Быстрозажимные патроны у перфораторов Интерскол П-600ЭР и П-710ЭР практически одинаковые и разбираются в идентичной последовательности.

Быстрозажимной патрон перфоратора Интерсол П-30/900ЭР

Детали быстрозажимного патрона перфораторов Интерскол П600ЭР и П710ЭР демонтируются в следующей последовательности:

  • снимается специальное кольцо поз.1;
  • освобождается втулка освобождающая поз.2;
  • нажимается кольцо специальное поз.3 и достается шарик поз.4;
  • извлекается пружина спиральная поз.5.

У всех перфораторов Интерскол для снятия корпуса редуктора необходимо предварительно снять переключатель режимов.

Демонтаж ручки переключения режимов в перфораторе Интерскол П-26

Наклонив набок перфоратор, поверните ручку режимов поз.28 против часовой стрелки до упора при нажатой кнопке поз.26. Извлеките ручку из корпуса перфоратора.

Никогда не переключайте ручку режимов при работающем перфораторе.

Разборка блока ударного механизма перфоратора Интерскол П26/800ЭР

Схема ударного механизма перфоратора Интерскол П-26/800ЭР

Основное число различий содержится в конструкции ударного механизма.

Ударный механизм состоит из нескольких узлов:

  • ствол ударного механизма;
  • промежуточный вал;
  • бойки и ударники;
  • гильза поршня;
  • подшипник качения.

Ударный механизм в перфораторах Интерскол работает по одинаковому принципу. Отличия же в конструктивных особенностях.

Разборка ударного механизма перфоратора Интерскол П-26/800ЭР

В перфораторе Интерскол П-26/800ЭР ударный механизм состоит из следующих узлов:

  • приемник инструмента;
  • узел запрессовки ствола;
  • ствол;
  • промежуточный вал;
  • бойки, ударники, проммасса.

Разборка приемника инструмента

Приемник инструмента поз.12 разбирается после снятия с него деталей быстрозажимного патрона.

На первом этапе аккуратно вынимаются четыре ролика поз.11. Дальше приемник вынимается из корпуса поз.18, в котором вставлен игольчатый подшипник поз.20.

В игольчатом подшипнике крепится ствол поз.36.

Выньте из ствола приемник инструмента.

Из приемника инструмента надо извлечь проммассу поз.16, втулку поз.15, манжету поз.14 и резиновое уплотнительное кольцо поз.13.

Разборка ствола ударного механизма

Ствол поз.36 извлекается из внутреннего корпуса поз.18 после того, как корпус редуктора отделится от корпуса статора. Для этого из корпуса редуктора надо выкрутить четыре винта поз.30.

Затем выкрутить три винта поз.85 на ручке поз.86. Сняв ручку, повернуть корпус щеткодержателя поз.81. до момента, когда его можно вытащить из корпуса.

Теперь корпус редуктора и корпус статора легко разделяются при помощи отвертки, которой поддевается один из них в месте стыковки.

Ствол легко вынимается из промщита поз.53(внутренний корпус).

На наружный диаметр ствола надеты: прямозубая шестерня поз.35, пружина поз.33, шайба поз.32 и стопорное кольцо поз.31.

В полости ствола находится корпус ловителя поз.40, боек 45.

Разборка ловителей, бойков

Разборка ловителя поз.40 заключается в отделении с него амортизатора поз.41, ловителя бойка поз.42, крышки ловителя поз.43 и стопорного кольца поз.44.

В поршень поз.47 вставлен боек поз.45, который необходимо извлечь.

С бойка поз.45 снимается уплотнительное кольцо поз.46.

Из ушей поршня поз.47 надо отделить палец поз.48 и снять два кольца поз.49.

Разборка промежуточного вала

Чтобы разобрать промежуточный вал поз.57, надо вытащить его из внутреннего корпуса.
С вала поз.58 снимите поводок переключателя поз.55, пружину поз.56.

C другой стороны: снимите втулку опорную поз.65, опору пружины поз.64, пружину поз.63, колесо зубчатое комбинированное поз.62.

Промежуточный вал перфоратора Интерскол П-26/800ЭРКаталог запасных частей промежуточного вала перфоратора Интерскол П-26/800ЭР

Разборка ударного механизма перфоратора Интерскол П710ЭР

Конструкция ударного механизма и порядок разборки у перфоратора Интерскол 710ЭР несколько отличается от перфораторов других моделей.

https://www.youtube.com/watch?v=84NykkE4Nlo

Основные различия в конструкции промежуточного вала, ствола ударного механизма и переключателя режимов.

Схема ударного механизма и промежуточного вала перфоратора Интерскол П710ЭР

Перфоратор Интерскол 710ЭР является машиной ударно-вращательного действия. Состоит из электропривода и исполнительного механизма.

В качестве электропривода используется коллекторный двигатель. Исполнительный механизм представляет собой комбинацию ударного механизма компрессионно-вакуумного типа и вращательного механизма.

Возвратно-поступательное движение передается за счет подшипника качения.

На схеме представлен порядок разборки ствола поз.15 (обозначен красной стрелкой), состав ударников и бойков (обозначен синей стрелкой). Зеленой стрелкой обозначены детали переключателя режимов.

Промежуточный вал состоит из вала поз.47 и смонтированных на нем деталей. Разбирается легко, согласно прилагаемой схемы, не требует специальных знаний.

Разборка электрической части перфоратора Интерскол

Электрическая часть перфоратора Интерскол состоит из трех основных частей:

  • ротор;
  • статор;
  • цепи управления с угольными щетками.

Порядок разборки электрической части всех моделей перфораторов Интерскол практически одинаковый.

Электрическая схема перфоратора Интерскол П-26/800ЭР

На предыдущих этапах мы разделили корпус на два: корпус редуктора и корпус статора.

Разборка статора

Для разборки статора поз.74, необходимо вытащить из корпуса поз.77 защитную диафрагму поз.72, закрывающую статор от попадания грязи, пыли.

Открутить два винта поз.73 и вытащить статор поз.74. Для облегчения процесса вытаскивания достаточно постучать по торцу крышки статора деревянным молотком или бруском.

Со статора можно снять колодки клеммные поз.75. Это делается для того, чтобы проверить качество контактов от статора к щеткодержателю.

Разборка ротора

Ротор разбирается в случае, когда необходимо заменить коллектор, подшипники, перемотать обмотки.

Отделить ротор от узла ударного механизма можно, освободив два винта поз.68 и сняв щит поз.67.

С ротора поз.69 надо снять подшипники поз.66, 70, втулку демпфирующую поз.71. Подшипники легко снимаются при помощи съемника.

Разборка цепей управления и демонтаж угольных щеток

Основу управления перфоратором Интерскол составляет выключатель поз.87 и фиксатор реверса поз.90. При помощи комбинированной кнопки перфоратору можно задавать частоту оборотов электродвигателя.

Чтобы достать щетки поз.83, надо снять щеткодержатель поз.81. Снимается он поворотом против часовой стрелки на 90º. Освободив щеткодержатель, угольные щетки достать несложно.

Схема перфораторов Интерскол П710ЭР и П600ЭР имеет свои особенности:

  • отсутствует щеткодержатель комбинированный;
  • использован другой тип выключателя.

Все! Перфоратор Интерскол разобран. Читайте инструкцию о ремонте и как собрать и смазать перфоратор.

Разборка перфоратора Интерскол П-710ЭР

Видео:Как обслужить перфоратор (на примере Интерскол 26 800)Скачать

Как обслужить перфоратор (на примере Интерскол 26 800)

Разбираем патрон перфоратора или меняем его на новый?

Как Разобрать Патрон Перфоратора Интерскол

  • 1 Патрон
  • 2 Замена патрона
  • 3 Бур не фиксируется
  • 4 Ремонт или замена

Поломка патрона перфоратора случается редко, но всегда некстати. Хорошо, что неисправность этого узла легко устраняется своими силами. Но для этого необходимо знать его устройство.

Патрон

Все электрические перфораторы комплектуются простыми и надежными SDS-патронами. Их прототип сконструирован инженерами западногерманской фирмы Bosch. Поэтому аббревиатура в названии образована от немецких слов: Steck, Dreh, Sitzt. Которые в этом случае обозначают – «вставь», «поверни», «сидит». Сейчас производится пять модификаций этой конструкции:

  • SDS. Для насадок с хвостовиком Ø 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
  • SDS-plus. Лидер по частоте использования среди патронов для перфораторов. Предназначен для насадок с хвостовиком Ø 10 мм, имеющим четыре паза (два длинных – против проворачивания и два коротких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками Ø 4–32 мм, длиною от 11 см до 1 м.
  • SDS-top. Редко встречающийся вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик Ø 14 мм, оснащенный двумя длинными и двумя короткими пазами. Глубина совмещения 70 мм, при диаметре бура не более 32 мм.
  • SDS-max. Встречается на перфораторах лишь немного реже, чем лидер. Разработан для буров диаметром больше 2 см. Используется преимущественно с тяжёлыми перфораторами. Хвостовик для него Ø 18 мм вставляется на 9 см, имеет три длинных и два коротких паза.
  • SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика вместо пазов, оснащенного выступами. Он может удерживать даже сверла и биты. До 2009 г. включительно устанавливался исключительно на Bosch Uneo. Буры к нему не делают толще 1 см.
  • SDS-hex. Хвостовики для работы с ним бывают лишь у пик и зубил. А комплектуют им только отбойные молотки.

Конструкции патронов перфоратора и электродрели не имеют между собой ничего общего. Патрон дрели зажимает сверло подвижными губками. В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика.

Выпадать ему не позволяют защелки из подпружиненных шариков. Чтобы зафиксировать бур, нужно вставить хвостовик в отверстие патрона. И, нажав на насадку, ввести его внутрь до щелчка.

Для извлечения бура следует потянуть на себя пластмассовую юбку.

Замена патрона

Если у вас нет чертежа, фотографируйте процесс разборки телефоном. Это избавит вас от ошибки при сборке. Для работы понадобятся следующие инструменты: плоская отвертка, пассатижи с длинными губками, молоток и рожковый ключ.

https://www.youtube.com/watch?v=xIx0pWxjLBY

Порядок действий:

  1. Снимите резиновый наконечник с торца.
  2. Подцепив отверткой, удалите первое стопорное кольцо.
  3. Потяните пластиковый кожух муфты вниз (как для смены бура).
  4. Демонтируйте второе стопорное кольцо тем же способом, что и первое.
  5. Снимите кожух муфты.
  6. Выньте пружину, стопорные пластины и шарики.
  7. Если вы можете обойтись без замены всего узла, тогда сложите стальные детали в подходящую емкость и залейте керосином.

Крепится патрон к шпинделю обычно при помощи резьбы. Зажмите его с помощью тисков или газового ключа. А шпиндель вращайте рожковым ключом за грани. Если же граней нет, то разберите корпус перфоратора, зафиксируйте шпиндель и вращайте патрон.

Осторожно. Не кладите в керосин наконечник. Так как его резина не маслостойкая, она не выдержит долгого контакта с ним.

Установка и сборка узла происходит в обратном порядке.

Бур не фиксируется

Причин того, что патрон не удерживает хвостовик бура, может быть несколько. Ниже перечислим наиболее вероятные.

  • Износ корпуса, стопорных пластин или шариков.
  • Ослабевание или поломка пружины фиксатора.
  • Пересыхание или загустение смазки от грязи, препятствующие движению шариков-фиксаторов.

Важно. Во время сборки не смазывайте детали техническим вазелином. Он используется только при консервации. Из консистентных смазок лучше всего подойдет литол.

Если у вас нет запчастей, ремонт патрона будет простым всего в двух случаях:

  1. При износе шариков.
  2. И когда смазка, утратив пластичность, препятствует движению деталей. В других случаях проще найти узлу замену, чем отремонтировать его.

Видео:Ремонт перфоратора. Не держит бур Интерскол П26 800ЭРСкачать

Ремонт перфоратора. Не держит бур Интерскол П26 800ЭР

Как Разобрать Патрон Перфоратора Интерскол

Как Разобрать Патрон Перфоратора Интерскол

Порядок разборки перфораторов Интерскол

В последние годы особой популярностью пользуются перфораторы Интерскол. Патрон для перфоратора можно видео про как провести ремонт перфоратора. Они надежны в работах, просты в ремонте. Устройство патрона перфоратора как легко разбираем и собираем патрон для перфоратора. Для них легко достать запасные детали.

Перфораторы Интерскол имеют широкий ассортимент. Инструменты условно разбиты на два сегмента: перфораторы, комплектуемые патроном типа SDS-plus, не перфораторы с патроном типа SDS-max.

Ремонт перфоратора Интерскол может производиться как в сервисных центрах, так не самостоятельно. Чтобы выполнить ремонт перфораторов Интерскол в кустарных условиях, надо иметь навыки слесаря не познания в электротехнике в объеме средней школы.

Не постоянно помните о соблюдении правил техники безопасности.

Кто инструмент обладает соответствующей маркировальной табличкой. Крапива: перфоратор Интерскол П-18/450Эр. Расшифровывается:

  • буква П указывает, что инструмент относится к семейству перфораторов;
  • цифра восемнадцать указывает, что с данным перфоратором применяют бур диаметром до восемнадцать мм;
  • цифра четыреста пятьдесят указывает мощность перфоратора в ваттах.

Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР-2, П32/1000Э, П-32/1000ЭВ-2.

Перфораторы Интерскол с патронами SDS-max представлены следующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.

В рыночных условиях стали другие модели перфораторов Интерскол: Интерскол П-600 ЭР не Интерскол П-710 ЭР. Эти модели производились в начале развития производства фирмы Интерскол.

В среде бытовых пользователей самыми распространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.

Ремонт перфоратора. Не держит бур Интерскол П26 800ЭР

Здесь видео я расскажу как устранить недержание бура перфоратора Интерскол П26/800эр с SDS.

Разборка ударного механизмаперфоратора Интерскол П710ЭР

Конструкция ударного механизма не порядок разборки у перфоратора Интерскол 710ЭР несколько отличается от перфораторов других моделей.

https://www.youtube.com/watch?v=84NykkE4Nlo

Основные различия в конструкции промежуточного вала, ствола ударного механизма не переключателя режимов.

Схема ударного механизма не промежуточного вала перфоратора Интерскол П710ЭР

Перфоратор Интерскол 710ЭР является машиной ударно-вращательного действия. Состоит из электропривода не исполнительного механизма. Для электропривода используется коллекторный двигатель. Исполнительный механизм это комбинацию ударного механизма компрессионно-вакуумного типа не вращательного механизма. Возвратно-поступательное движение передается путем подшипника качения.

На схеме представлен порядок разборки ствола поз.15 (обозначен красной стрелкой), состав ударников не бойков (обозначен синей стрелкой). Зеленой стрелкой обозначены детали переключателя режимов.

Промежуточный вал состоит из вала поз.47 не смонтированных у него деталей. Как разобрать и смазать перфоратор макита смазка для перфоратора kress elektrowerkzeuge . Как разобрать и как правило, это патрон работу перфоратора. Как. Разбирается легко, согласно прилагаемой схемы, не требует специальных знаний.

Разборка электрической части перфоратора Интерскол

Электрическая часть перфоратора Интерскол состоит из трех основных частей:

  • ротор;
  • статор;
  • цепи управления с угольными щетками.

Порядок разборки электрической части всех моделей перфораторов Интерскол практически одинаковый.

Электрическая схема перфоратора Интерскол П-26/800ЭР

На предыдущих этапах мы разделили корпус на два: корпус редуктора не корпус статора.

Видео:Обзор c разбором перфоратора Интерскол П-24/700ЭР// как разобрать ПерфораторСкачать

Обзор c  разбором перфоратора Интерскол П-24/700ЭР// как разобрать Перфоратор

Как Разобрать Перфоратор Интерскол 30

Как Разобрать Патрон Перфоратора Интерскол

Порядок разборки перфораторов Интерскол

В наше время особой популярностью пользуются перфораторы Интерскол. Они надежны в работах, просты в ремонте. Для них легко достать запасные детали.

Перфораторы Интерскол имеют широкий ассортимент. Инструменты условно разбиты на два сегмента: перфораторы, комплектуемые патроном типа SDS-plus, не перфораторы с патроном типа SDS-max.

Интерскол может производиться как в сервисных центрах, так не самостоятельно. Чтобы выполнить ремонт перфораторов Интерскол в , надо иметь навыки слесаря не познания в электротехнике в объеме средней школы.

Не постоянно помните о соблюдении правил техники безопасности.

Кто инструмент обладает соответствующей маркировальной табличкой. Крапива: перфоратор Интерскол П-18/450Эр. Расшифровывается:

  • буква П указывает, что инструмент относится к семейству перфораторов;
  • цифра eighteen указывает, что с данным перфоратором применяют бур диаметром до eighteen мм;
  • цифра four указывает мощность перфоратора в ваттах.

Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР-2, П32/1000Э, П-32/1000ЭВ-2.

Перфораторы Интерскол с патронами SDS-max представлены следующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.

На экономическом рынке считаются другие модели перфораторов Интерскол: Интерскол П-600 ЭР не Интерскол П-710 ЭР. Эти модели производились в начале развития производства фирмы Интерскол.

В среде бытовых пользователей самыми распространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.

Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710

Принцип работы у всех перфораторов одинаков.

Вращательный момент от ротора передается на вал ствола не закрепленный у него рабочий инструмент. Одновременно, с помощью подшипника качающегося, называемого в просторечье «пьяный подшипник», вращающий момент преобразуется в , передающее ударный импульс на рабочий инструмент.

https://www.youtube.com/watch?v=z7Xpg2gJy4U

Что клиенту перфораторы Интерскол собраны по одной общей схеме не состоят из одних не тех же блоков.

Условно перфораторы Интерскол состоят из трех блоков:

  1. Блок редуктора ударного узла.
  2. Блок статора.
  3. Блок цепей питания не управления.

Ремонт перфораторов Интерскол следует начинать с изучения схемы инструмента, подготовки инструментов не места работы.

Указанные блоки у перечисленных моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим представленные перфораторы на группы.

  1. В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
  2. В следующей группе рассмотрим разборку перфораторов Интерскол П-600 не П710.

Обзор c разбором перфоратора Интерскол П-24/700ЭР// как разобрать Перфоратор //

Если понравились обзоры подписываемся на канал, для меня это важно/// Следующий обзор будет на Зубр.

🔥 Видео

Собираем патрон перфоратора Интерскол П800/26Скачать

Собираем патрон перфоратора Интерскол П800/26

Ремонт перфоратора Интерскол П 30. Плохой удар, не держит бур в стволе.Скачать

Ремонт перфоратора Интерскол П 30. Плохой удар, не держит бур в стволе.

Устройство патрона перфоратора ИнтерсколСкачать

Устройство патрона перфоратора Интерскол

Вылетает бур из перфоратора, ремонт патрона перфоратора! ✔ Не держит патрон перфоратора.Скачать

Вылетает бур из перфоратора, ремонт патрона перфоратора! ✔ Не держит патрон перфоратора.

БУР перестанет ВЫПАДАТЬ если СДЕЛАТЬ ЭТОСкачать

БУР перестанет ВЫПАДАТЬ если СДЕЛАТЬ ЭТО

обломало сверло в перфораторе как вытащитьСкачать

обломало сверло в перфораторе  как вытащить

Перфоратор Интерскол П-30-900 эр - Нет удара. ДиагностикаСкачать

Перфоратор Интерскол П-30-900 эр  - Нет удара. Диагностика

Перфоратор Интерскол П-30/900ЭР не держит бур.Скачать

Перфоратор  Интерскол П-30/900ЭР не держит бур.

Не снимается оснастка и сам патрон перфоратора!!! Разборка, чистка и сборка.Скачать

Не снимается оснастка и сам патрон перфоратора!!! Разборка, чистка и сборка.

Снова Застрял Бур В Стволе Перфоратора // Полный Разбор Ствола Перфоратора.Скачать

Снова Застрял Бур В Стволе Перфоратора // Полный Разбор Ствола Перфоратора.

Перфоратор БОЧКА 2601 ПРОПАДАЕТ УДАР, полная разборка и смазка стволовой частиСкачать

Перфоратор БОЧКА 2601 ПРОПАДАЕТ УДАР, полная разборка и смазка стволовой части

интерскол П26/800ЭР нет вращения и удараСкачать

интерскол П26/800ЭР нет вращения и удара

Ствол перфоратора - РазборкаСкачать

Ствол перфоратора - Разборка

Как разобрать растровую втулку СТВОЛ перфоратора.How to parse bitmap bushing BARREL hammerСкачать

Как разобрать растровую втулку СТВОЛ перфоратора.How to parse bitmap bushing BARREL hammer

Устройство и ремонт патрона перфоратораСкачать

Устройство и ремонт патрона перфоратора

Ремонт ИНТЕРСКОЛ перфоратора п 30Скачать

Ремонт ИНТЕРСКОЛ перфоратора п 30
Поделиться или сохранить к себе:
