Кнопка для болгарки Интерскол – инструкция по замене

Кнопка Включения Ушм Интерскол 125

Обзаведясь популярной на отечественном рынке болгаркой Интерскол можно решать множество бытовых и даже производственных задач, таких как зачистка сварочных швов, резка металла и прочее.

Но если однажды у вас сломалась кнопка на болгарке, не удивляйтесь. Не смотря на изобилие положительных отзывов, это распространённая проблема для всех популярных брендов болгарок, таких как Bosch, Hitachi, Makita или Mitabo.

Основная проблема выхода из строя пусковой кнопки болгарки Интерскол – слабая контактная группа.

Пластиковые подвижные части не выдерживают нагрузок и начинают плавиться, после чего контакт перестаёт замыкаться. В таких случаях требуется заменить кнопку.

Ремонт – как снять и подключить кнопку болгарки Интерскол

Понять устройство кнопки УШМ поможет следующая схема:

  • Непосредственно кнопка пуска находится на позиции 41, которая встроена в корпус (поз.47).
  • К пусковой кнопке подаётся напряжение от кабеля электропитания (поз.53).
  • Для управления кнопкой пуска (поз.41) болгарка оборудована рычагом (поз.46).
  • Также к ней подключены электрощётки (поз.55) и специальные щёткодержатели (поз.44).
  • Ещё в электрическую часть УШМ, куда входит кнопка включения, входит ротор (поз. 31) и статор (поз.42).

Из схемы становится понятно, что добраться до пусковой кнопки можно только сняв рукоятку в задней части корпуса УШМ.

Для ремонта кнопки пуска болгарки Интерскол нам понадобится:

  • Две отвёртки – крестовидная и плоская;
  • Новая кнопка включения.

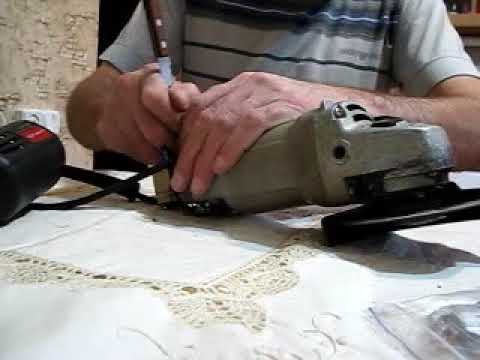

Переходим к снятию кнопки УШМ:

  1. Крестовидной отвёрткой откручиваем шурупы с обеих сторон ручки и снимаем её;
  2. Снимаем площадку для регулировки оборотов, плоской отвёрткой поддевая её защёлки;
  3. При помощи крестовидной отвёртки отсоединяем контакты сетевого провода от кнопки включения, предварительно сняв зажим;
  4. Отсоединяем от пусковой кнопки четыре провода, которые идут от двигателя и конденсатора к её контактам;
  5. Извлекаем сломанную кнопку из корпуса.

Чтобы убедиться в том, что в ней перегорели контакты, достаточно снять разборную крышку.

Далее устанавливаем новый включатель:

  1. Снятые проводки двигателя и конденсатора присоединяем обратно к контактам кнопки – они должны располагаться в такой же последовательности, что и на старой кнопке;
  2. Вставляем кнопку обратно в корпус;
  3. Закрепляем площадку регулятора оборотов обратно;
  4. Прикручиваем контакты сетевого провода и зажим;
  5. Проверяем работу болгарки на холостом ходу;
  6. Прикручиваем шурупами крышку рукоятки.
  7. Болгарка собрана, а кнопка работает исправно.

ВИДЕО ИНСТРУКЦИЯ

Замена кнопки болгарки Makita Простая замена кнопки на УШМ Makita

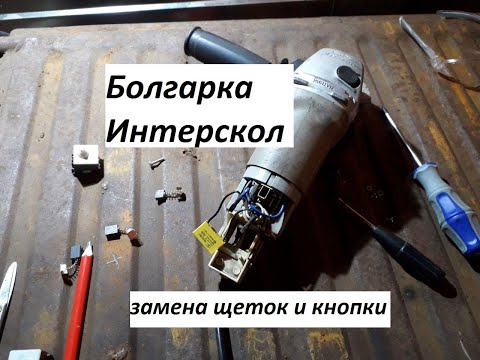

Полезная инструкция – как заменить щетки и шнур болгарки

Нередко УШМ фирмы Интерскол перестаёт работать из-за выхода из строя шнура или изнашивания щёток, из-за чего они едва ли достают до статора и устройство работает не на всю мощность.

Как снять шнур, вы уже знаете из предыдущей инструкции по извлечению кнопки УШМ (с п.1 по п.3). Остаётся разобраться с тем, как добраться до щёток и заменить их на новые.

  1. При помощи крестовидной отвёртки выкручиваем крепёжные шурупы рукоятки с обеих сторон;
  2. Пользуясь вышеупомянутой схемой, находим щёткодержатели, в которых и расположены нужные нам детали;
  3. Отключаем щётки от единой электрической цепи УШМ, поддев плоской отвёрткой наконечники и просто вытащив их руками;
  4. Вставляем на этом место новые щётки. Если в магазинах нет родных щёток, допускается взять их размерами чуть больше – напильником их можно сточить до подходящего размера. Не проблема, если у новых щёток другие наконечники – срезаем поводок со стёртых щёток и прикручиваем его на новые;
  5. Вставляем и закручиваем крышку рукоятки обратно.

Разобрав болгарку, рекомендуется продуть её от пыли при помощи компрессора.

https://www.youtube.com/watch?v=c-Qh2H-mDG8

Проверьте также коллектор якоря, который может быть поцарапан от изношенных щёток. Царапины можно зачистить нулевой наждачкой.

ВИДЕО ОБЗОР

Если ваша болгарка перестала включаться при нажатии пуска, не спешите выбрасывать её в мусорку и покупать новую. Скорее всего, всё дело в пусковой кнопке, для ремонта которой не нужно особых навыков и знаний. Замена кнопки для болгарки Интерскол и других фирм – это куда дешевле покупки новой УШМ.
