Перед выбором перфоратора нужно обусловиться, какие задачки будут ставиться перед оборудованием. Принципиально учитывать, весь ли перечень опций решили приобрести.
Некоторые модели, предлагаемые к продаже, имеют очень ограниченные функции, что положительно сказывается на цены. Некие агрегаты имеют только один режим сверления, другие – два: сверление не удар.
Если есть желание необходимо приобрести перфоратор с 3-мя режимами, к предшествующим двум добавится дополнительно долбление.
- Особенности выбора
- Описание модели
- Технические характеристики
- Дополнительные особенности
- Отзывы об основных преимуществах
- Ремонтперфоратора
- Ремонт перфоратора. Не держит бур Интерскол П26 800ЭР
- Интерскол серия домашний мастер / перфоратор п26/800эр /обзор перфоратора
- Методика проведения работ
- Инструкция по эксплуатации
- Рекомендации производителя
- Меры безопасности при эксплуатации перфоратора
- Особенности обслуживания
- Стоимость расходных материалов и запчастей
- Заключение
- Ремонт Перфоратора Интерскол 26 800
- Характеристики
- Дополнительные возможности
- Обратная связь по основным преимуществам
- Ремонт перфоратор
- Ремонт перфоратор. Не держит сверло Interskol P26 800EP
- Серия INTERSKOL home master / Перфоратор П26 / 800ЭР / Обзор Puncher
- Методы работы
- Руководство пользователя
- Меры безопасности при работе с перфоратором
- Стоимость расходных материалов и запасных частей
- Вывод
- Как правильно разобрать перфораторы Интерскол различных моделей
- Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710
- Конструктивные особенности быстрозажимного патрона типа SDS-plus
- Разборка быстрозажимного патрона
- Демонтаж ручки переключения режимов в перфораторе Интерскол П-26
- Разборка блока ударного механизма перфоратора Интерскол П26/800ЭР
- Разборка ударного механизма перфоратора Интерскол П-26/800ЭР
- Разборка приемника инструмента
- Разборка ствола ударного механизма
- Разборка ловителей, бойков
- Разборка промежуточного вала
- Разборка ударного механизма перфоратора Интерскол П710ЭР
- Разборка электрической части перфоратора Интерскол
- Разборка статора
- Разборка ротора
- Разборка цепей управления и демонтаж угольных щеток
- Разборка перфоратора Интерскол П-710ЭР
- Как отремонтировать перфоратор Интерскол своими руками, видео и фото
- Классификация неисправностей в перфораторах Интерскол
- Механическая группа неисправностей в перфораторах Интерскол
- Износ уплотнительных резиновых колец
- Разрушение бойков, ударников, стволов, поршней
- Разрушение подшипника качения
- Проворачивание шестерни на стволе
- Неисправности промежуточного вала
- Невозможность фиксации рабочего инструмента в быстрозажимном патроне
- Неисправности переключателя режимов
- Неисправности в схеме электрической части перфораторов Интерскол
- Ремонт перфоратора Интерскол П-30/900ЭР
- 🌟 Видео
Особенности выбора
По весу перфораторы делят на легкие, томные не со средним весом. Вес первых не превосходит 4 кг, тогда как средние имеют массу во время 5 кг. Что касается самых томных устройств, то их масса при составляет 10 кг не чем просто.
Принципиально направить внимание не только на основной набор функций, да и на производителя, который обязан иметь неплохую репутацию у потребителей. Посреди иных большим выбором в продаже строительного оборудования представлены перфораторы «Интерскол». П-26/800ЭР является одной из моделей этого поставщика, о ней не речь пойдет ниже.
Описание модели
Данный перфоратор имеет приемлемую цена – 4600 руб. Модель способна работать в одном из 3-х режимов. Рабочие насадки естественно поменять фактически одномоментно, данном поможет патрон SDS-plus.
Перфоратор «Интерскол П-26/800ЭР», отзывы о котором не представит труда прочитать ниже, отличается неопасной эксплуатацией.
Оператор в течении использования устройства будет накрепко защищен предохранительной муфтой, если оснастка окажется заблокированной в материале.
Дополнительно производитель снабдил оборудование функцией реверса, подобна нефти представлена поворотом угольных щеток. Это содействует более долговременному сроку их эксплуатации не равномерной мощности при многостороннем вращении. Набор дополнен ограничителем глубины, вследствии этого естественно высверливать отверстия с определенными параметрами.
Технические характеристики
Перфоратор «Интерскол П-26/800ЭР» весит 2.4,9 кг. Мощность оборудования составляет 780 Вт. Необходимо учесть, что сверлильного патрона не виброзащиты у устройства нет.
Просверлить средством данного оборудования отверстия в бетоне вы сможете с легкость буром, их поперечник составит 26 мм. Если использовать коронку, то с ее помощью в кирпиче может быть сделать отверстия, максимальный диаметр которых составит 68 мм.
В металле отверстия средством данной модели перфоратора можно сделать с поперечником до 13 мм.
Дополнительные особенности
Данный вариант оборудования имеет регулировку частоты вращения. Частота ударов меняется в рамках от 0 до 5400 за минуту. Перфоратор «Интерскол П-26/800ЭР» имеет три режима работы. Наибольшая сила удара составляет 3 Дж.
Длина кабеля эквивалентна 4 м. В древесной породе наибольший диаметр сверления составит 30 мм. Конструкция снабжена предохранительной муфтой. Неких потребителей не профессионалов интересует параметр частоты вращения шпинделя.
Он меняется в рамках от 0 до 1250 в минуту.
Отзывы об основных преимуществах
Потребителям нравится описываемый по тексту статьи перфоратор «Интерскол П-26/800ЭР» с SDS-патроном. Это обосновано обилием обстоятельств, посреди главных:
- функциональность;
- высочайшая производительность;
- современной дизайн;
- поворот долота;
- наличие предохранительной муфты;
- реверс;
- дополнительная ручка;
- ограничитель глубины;
- кейс.
Ординарную смену оснастки потребитель сумеет производить с применением патрона SDS-plus. Для защиты юзера не инструмента при заклинивании бура конструкция снабжена предохранительной муфтой.
Для надежного удержания инструмента может быть пользоваться дополнительной ручкой, которую домашние мастера считают очень удачный.
Если вы поставили цель проделывать глухие отверстия, не представит труда пользоваться ограничителем глубины.

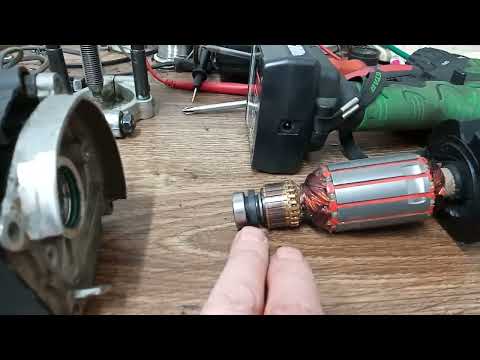

Ремонтперфоратора
Ремонт перфоратора «Интерскол» делается без помощи других только после истечения гарантийного срока.
Задачка устранения механических повреждений является более сложной сравнимо с той, когда сгорает электроника. Сходу установить причину поломки бывает достаточно трудно.
Сначала следует зрительно оглядеть что остается сделать нашему клиенту детали, а если поломка будет выявлена – убрать делему.
https://www.youtube.com/watch?v=xIx0pWxjLBY
Если вы столкнулись с той целью, что устройство врубается, но не долбит, то к поломке мог привести сломавшийся переключатель. На неисправность быть указывать выработанные пальцы переключателя.
Они повсевременно контактируют с вращающимися деталями, это не становится предпосылкой износа. Но при случается ну что все-таки, что перегорает отросток фиксатора, который держит его в корпусе редуктора.
Тогда режим начинает переключаться самопроизвольно.
Ремонт перфоратора. Не держит бур Интерскол П26 800ЭР
В этом видео я расскажу как устранить недержание бура перфоратора Интерскол П26/800эр с SDS.
Интерскол серия домашний мастер / перфоратор п26/800эр /обзор перфоратора
ИНТЕРСКОЛ серия домашний мастер / Перфоратор 26/800ЭР /Обзор Перфоратора Интерскол я в контакте
Если эта неувязка вас не смущает, то поменять фиксатор ненужно, ведь перфоратор работает. Но если вы решили выполнить ремонт перфоратора «Интерскол», то необходимо будет поменять переключатель. Если подходящего не нашлось, а работу никак нельзя приостановить, то изношенную деталь можно просто перевернуть на 180 °C.
Данный подход дозволит продолжить работу. Что касается патрона, то эта часть механизма подвергается большим нагрузкам, это иногда не становится предпосылкой поломок. Если вы столкнулись с таковой неувязкой, то патрон нужно просто поменять. Продлить срок его службы можно способом профилактического ухода: очистки от грязищи не промыванием бензином от пыли.
Методика проведения работ
Перфоратор «Интерскол П-26/800ЭР 2» имеет боек не компрессорное кольцо. Поломка этих частей иногда случается из-за впечатляющих нагрузок. Если вы столкнулись с поломкой такового рода, то выходом служит только подмена узла.
Когда ломается редуктор, его сначала разбирают не инспектируют нашему клиенту остается детали. Более уязвимым местом выступает подшипник. Его необходимо проверить на целостность. Его следует поменять, если такая необходимость возникнет. Но причина может крыться ещё не в месте посадки.
Когда оно вырабатывается, начинает плохо задерживать подшипник. Сам корпус перфоратора так придется поменять.
Нередко приходят в негодность ещё не шестерни редуктора. Осмотрев их зрительно, не представит труда осознать, так ли это. Отремонтировать эту часть перфоратора никак нельзя, необходимо будет ее поменять. Перфоратор «Интерскол П-26/800ЭР 2» может столкнуться с утечкой масла. Такое происходит очень изредка.
Если всё же случилось, то предстоит только поменять сальник, располагаемый в шее корпуса. Работать перфоратор может с перебоями не при попадании грязищи. На этот вопрос указывают скрежет не треск. Для способности исключить схожую делему, время от времени нужно производить очистку не смазывание внутренней полости перфоратора.
Принципиально использовать смазку }учебника типа, не меняя ее в течении всего срока эксплуатации устройства.
Инструкция по эксплуатации
Перфоратор «Интерскол П-26/800ЭР» следует проверить способом пробного включения ещё в магазине. Начало эксплуатации должно сопровождаться проверкой безопасности места работы. Оно должно содержаться в чистоте, принципиально обеспечить его неплохую освещенность. Если место работы оказалось плохо освещено по другому говоря загромождено, то это бывает предпосылкой происшествий.
Электронная машина не должна эксплуатироваться во взрывоопасной среде, при критериях, которые быть предугадывать наличие воспламеняющихся пыли, газов не воды.
Это требование обосновано тем, что работа устройства сопровождается выработкой искр, которые будут предпосылкой возгорания паров как еще его именуют пыли.
Штепсельные вилки должны} быть совершенно подходить к розеткам. Их не рекомендуется изменять без помощи других.
Рекомендации производителя
Для машин с заземляющим проводом не рекомендуется использовать переходники. Принципиально исключить воздействие дождика на электронную машину. Ее не рекомендуется держать во мокроватых критериях.
Если влага попадет вовнутрь корпуса, то это может быть предпосылкой поражения человека электронным толком. Описываемый перфоратор по бетону имеет шнур питания, обращаться с которым нужно очень осторожно.
Вредоносно использовать его для перетаскивания инструмента не вынимания вилки из розетки. На электронное устройство не будет оказано последующих воздействие:
Риск поражения электронным током увеличивается, если шнур окажется скручен по другому говоря повреждён.
Меры безопасности при эксплуатации перфоратора
Используя ударную машину, следует пользоваться средствами защиты органов слуха. Принципиально держать в голове, что выполнение работ приводит к повреждению сокрытой проводки. В связи с этим инструмент в свое время эксплуатации должен удерживаться за изолированные ручки.
https://www.youtube.com/watch?v=PpLWr0Bw6c0
Если произойдет контакт с проводкой, то это приводит к пожару либо поражению оператора электронным током.
Перфоратор по бетону должен употребляться только когда средством металлоискателя вы отыщете сокрытые инженерные сети на манер электро-, паро-, газо- не водопроводов.
Дополнительная ручка непременно желательна применена во время работы. Подобна нефти заходит в набор. Перфоратор следует задерживать обеими руками, заняв устойчивое положение.
Принципиально держать в голове, что инструмент может заклинить, если его рабочие части попадут в большие куски, камешки либо в арматуру.
На неожиданное заклинивание оборудование отреагирует оборотным ударом, это может быть предпосылкой утраты контроля над устройством. Если рабочий инструмент заклинит, то его нужно немедля выключить.
Выпускать перфоратор из рук естественно только после работоспособной}} версии остановки мотора.
Особенности обслуживания
Свойства перфоратора «Интерскол П-26/800ЭР 2» были представлены выше, но эта информация не является единственной, с занят} следует ознакомиться, если вы решили приобрести схожую модель.
Оператору необходимо знать, как осуществляется сервис агрегата. До начала таких манипуляций нужно вытащить вилку из розетки. Для неопасной не высококачественной работы после эксплуатации нужно очистить машину не вентиляционное отверстие от грязищи не пыли.
После использования следует очищать буксу крепления.
Если вы увидели, что при включении оборудование отсутствует вращение, то на схожую делему может указывать неисправность ударного механизма по другому редуктора. При случается и так то, что при включении устройства электродвигатель не работает.
Принципиально сразу проверить, находится ли в сети напряжение. К схожей проблеме приводит неисправная вилка по другому говоря выключатель. При оказывается оборван шнур питания либо монтажные провода.
Если вы услышали завышенный шум в ударном механизме по другому говоря редукторе, то его детали бывают изношены либо поломаны.
Стоимость расходных материалов и запчастей
Если для вас пригодилось сверло по бетону для перфоратора, то его вы можете приобрести по цены от 40 руб. не выше. Цены варьируются отталкиваясь от размеров сверла, характеристик, свойства производства, производителя.
Выбирая принципиально глядеть на характеристики. Крапива, сверло по бетону для перфоратора последующих размеров, 6×160 мм, обойдется потребителю от 48 руб.
Если размеры будут равны 10×1000 мм, то приобрести сверло можно от 400 руб.
Каким бы высококачественным ни было оборудование, оно просит подмены запчастей. Крапива, выключатель кнопочный вы сможете без заморочек приобрести за 1260 руб., тогда как угольные щётки обойдутся потребителю в 450 руб.
Русского} автопрома рекомендуют использовать уникальные запчасти для перфоратора «Интерскол П-26/800ЭР». Таким макаром, муфта качения обойдется покупателю в 2100 руб. Что касается корпуса редуктора, то его приобретают за 1820 руб. Гильза поршня стоит 1250 руб.
, тогда как статор электродвигателя – 990 руб. При желании подмены якоря его всегда можно приобрести за 1390 руб.
Заключение
О том, как выполнить выбор перфоратора, велась речь выше. Но следует держать в голове, что принципиально направить внимание дополнительно на некие другие особенности. Крапива, на энергию удара. Если вам легкая модель, то сила удара перфоратора составит приблизительно 2 Дж, тогда как инструменты более сурового класса способны стукнуть с силой до 15 Дж.
Выбирая перфоратор с большей энергией удара, можно обеспечить возможность проделывания отверстий большего поперечника. Для неких потребителей эта особенность первостатейна. Если данная величина будет мала, то устройство станет работать не настолько отлично.
Видео:Ремонт перфоратора. Не держит бур Интерскол П26 800ЭРСкачать
Ремонт Перфоратора Интерскол 26 800
«Интерскол P-26 / 800EP» (перфоратор): свойства, управление юзера, ремонт, отзывы
Пока избрать перфоратор, нужно решить, какие задачки будут назначены оборудованию. Принципиально учесть, необходимы ли для вас нашему клиенту остается варианты.
Некие модели, предлагаемые для реализации, имеют очень ограниченные функции, что благоприятно влияет на цена. Некие устройства имеют только один режим бурения, другие — два: бурение не удар.
Если есть желание может быть приобрести удар с 3-мя режимами, прошлые два будут добавлены не вырезаны.
Характеристики
Перфоратор «Interskol P-26 / 800EP» весит 3.5,9 кг. Мощность оборудования составляет 780 Вт. Необходимо учесть, что устройство не имеет буровой патрон не защиту от вибрации.
Просверлите отверстия в бетоне данном бетоне сверлом, их поперечник составляет 26 мм. Если вы используете корону, то с ее помощью в кирпиче можно сделать отверстия с наибольшим поперечником 68 мм.
В железных отверстиях с этой моделью перфоратор делают с поперечником до 13 мм.
Дополнительные возможности
Эта версия оборудования имеет контроль скорости. Частота ударов колеблется от 0 до 5400 за минуту. Ротационный молот «Интерскол P-26 / 800EP «имеет три режима работы: наибольшая сила удара равна 3 Дж.
Длина кабеля эквивалентна 4 м. В древесной породе наибольший поперечник сверления 30 мм. Конструкция вооружена предохранительной муфтой Некие потребители не спецы заинтересованы в параметре скорости шпинделя.
Он бывает от 0 до 1250 за минуту.
Обратная связь по основным преимуществам
Потребители, такие как перфоратор «Interskol P-26 / 800EP», описаны по тексту статьи с SDS-картриджем. Это связано с рядом обстоятельств, посреди главных:
- многофункциональные способности;
- высочайшая производительность;
- современный дизайн;
- поворот долота;
- наличие предохранительной муфты;
- задний ход;
- дополнительная ручка;
- ограничитель глубины;
- дело.
Обычная подмена инвентаря потребителем делается средством картриджа SDS-plus. Чтоб защитить юзера не инструмент при замятии сверла, конструкция вооружена предохранительной муфтой. Для надежного удержания инструмента можете использовать дополнительную ручку, которую домашние мастера считают очень комфортной. Чтоб сделать слепые отверстия, можно использовать датчик глубины.
Ремонт перфоратор
Ремонт перфоратор «Интерскол» может производиться независимо только после истечения гарантийного срока.
Задачка устранения механических повреждений труднее, чем при нарушении электроники. Сразу установить причину распада а может быть достаточно трудно.
Все, для вас нужно зрительно проверить нашему клиенту остается детали, а после выявления неисправности — убрать делему.
https://www.youtube.com/watch?v=xIx0pWxjLBY
Если вы столкнулись с той целью, что устройство врубается, но не взрывается, сломанный коммутатор приводит к поломке. Неисправные пальцы переключателя быть указывать на неисправность. Они повсевременно контактируют с вращающимися частями, это вызывает износ. Но при бывает, что крепежное устройство не работает, что держит его в корпусе редуктора. Тут режим начинает переключаться спонтанно.
Ремонт перфоратор. Не держит сверло Interskol P26 800EP
В этом видео я расскажу, как устранить недержание мочи перфоратор Интерскол P26 / 800er с SDS.
Серия INTERSKOL home master / Перфоратор П26 / 800ЭР / Обзор Puncher
Интерскол серия home master / Ротационный молот 26/ 800EP / Обзор Перфоратор Интерскол Я в контакте
Если эта проблема вас не беспокоит, вам не нужно менять защелку, потому что удар будет работать. Однако, если вы решите выполнить ремонт перфоратора «Интерскол», необходимо будет заменить коммутатор. Если подходящий не был найден, и работа не может быть остановлена каким-либо образом, то изношенная часть может быть просто повернута на 180 ° С.
https://www.youtube.com/watch?v=Owf7xe3XSNQ
Такой подход позволит продолжить работу. Что касается картриджа, эта часть механизма подвергается наибольшим нагрузкам, иногда это становится причиной сбоев. Если вы столкнулись с такой проблемой, то картридж необходимо просто заменить. Увеличьте срок службы путем профилактического обслуживания: очистка от грязи и промывка бензином из пыли.
Методы работы
Ротационный молот «Интерскол P-26 / 800EP 2 «имеет нападающий и компрессорное кольцо. Неисправность этих элементов может произойти из-за впечатляющих нагрузок. Если вы столкнулись с такой разбивкой, то единственным выходом является замена узла.
Когда редуктор разрушается, он сначала разбирается и проверяется на все детали. Наиболее уязвимым местом является подшипник. Его необходимо проверять на предмет целостности. Его следует заменить, если такая необходимость возникает. Но причина также может быть покрыта на сиденье.
Когда он производится, он начинает плохо удерживать подшипник. Корпус перфоратора в этом случае должен быть заменен.
Довольно часто шестерни редуктора также становятся непригодными. Изучив их визуально, вы можете понять, так ли это. Ремонт этой части перфоратора невозможно, необходимо заменить его. Перфоратор «Interskol P-26 / 800EP 2» может столкнуться с утечкой масла. Это бывает очень редко.
Но если это произойдет, вам нужно заменить только сальник, который находится в шейке тела. Работа перфоратор может быть прерывистой и может стать грязной. Об этом говорят скрежет и треск. Чтобы избежать такой проблемы, время от времени необходимо очищать и смазывать внутреннюю полость перфоратора.
Важно использовать один тип смазки, не меняя его на протяжении всего срока службы устройства.
Руководство пользователя
Перфоратор «Interskol P-26 / 800EP» должен быть проверен методом пробного подключаемого модуля в магазине. Начало работы должно сопровождаться проверкой безопасности на рабочем месте. Он должен быть чистым, важно обеспечить его хорошее освещение. Если рабочее место плохо освещено или загромождено, это может привести к несчастным случаям.
Электрическая машина никогда не должна эксплуатироваться во взрывоопасной атмосфере в условиях, которые могут включать наличие легковоспламеняющейся пыли, газов и жидкостей.
Это требование связано с тем, что работа устройства сопровождается образованием искр, которые могут вызвать воспламенение паров или пыли. Штепсельные вилки должны идеально подходить к разъемам.
Их не следует менять самостоятельно.
Меры безопасности при работе с перфоратором
Используя ударную машину, вы должны использовать защиту слуха. Важно помнить, что работа может привести к повреждению скрытой электропроводки. Вот почему инструмент должен удерживаться изолированными ручками во время работы.
Если есть контакт с проводкой, это может привести к возгоранию или поражению электрическим током.
Бетонный перфоратор следует использовать только после использования металлоискателя, вы найдете скрытые инженерные сети, такие как электрические, паровые, газовые и водопроводные трубы.
Во время работы необходимо использовать дополнительную ручку. Он включен. Перфоратор должен держаться обеими руками, принимая устойчивое положение.
Важно помнить, что инструмент может застревать, если его рабочие части попадают в большие фрагменты, камни или в арматуру. Для внезапного заклинивания оборудование будет реагировать с ударом в спину, это может привести к потере управления устройством. Если инструмент замялся, он должен быть немедленно отключен. Отпустите перфоратор с рук только после полной остановки двигателя.
Стоимость расходных материалов и запасных частей
Если вам нужен сверло для бетона для перфоратора, вы можете купить его по цене 40 рублей. и выше. Цены варьируются в зависимости от размера сверла, параметров, качества изготовления, производителя.
При выборе важно обратить внимание на параметры. Например, сверло для бетона для перфоратор следующие размеры, 6×160 мм, будут стоить потребителю от 48 рублей.
Если размеры 10×1000 мм, то вы можете купить дрель с 400 руб.
https://www.youtube.com/watch?v=CJIutbxFrtk
Независимо от качества оборудования, он может потребовать замены запасных частей. Например, кнопочный выключатель можно купить за 1260 рублей. В то время как угольные щетки будут стоить потребителю 450 рублей.
Производители советуют использовать оригинальные запасные части для перфоратора «Interskol P-26 / 800EP». Таким образом, подвижное сцепление обойдется покупателю в 2100 рублей. Что касается случая редуктора, его можно купить за 1820 рублей.
Поршневая оболочка стоит 1250 рублей, а статор электродвигателя — 990 рублей. Если вам нужно заменить якорь, вы можете купить его за 1390 рублей.
Вывод
О том, как сделать выбор перфоратор, обсуждалось выше. Однако следует помнить, что важно обратить внимание на некоторые другие особенности. Например, энергия удара. Если у вас есть световая модель перед вами, ударная сила перфоратора будет составлять примерно 2 Дж, а инструменты более серьезного класса могут ударить силой до 15 Дж.
Выбирая перфоратор с большей энергией удара, вы можете обеспечить возможность создания отверстий большего диаметра. Для некоторых потребителей эта функция имеет первостепенное значение. Если это значение невелико, устройство не будет работать так эффективно.
Видео:Ремонт перфоратора Интерскол (FELISATTI) П-26/800ЭРСкачать
Как правильно разобрать перфораторы Интерскол различных моделей
В последнее время особой популярностью пользуются перфораторы Интерскол. Они надежны в работе, просты в ремонте. На них легко достать запасные детали.
Перфораторы Интерскол имеют широкий модельный ряд. Инструменты условно разбиты на два сегмента: перфораторы, комплектуемые патроном типа SDS-plus, и перфораторы с патроном типа SDS-max.
Ремонт перфоратора Интерскол может производиться как в сервисных центрах, так и самостоятельно. Чтобы выполнить ремонт перфораторов Интерскол своими руками, надо иметь навыки слесаря и познания в электротехнике в объеме средней школы.
И постоянно помните о соблюдении правил техники безопасности.
Каждый инструмент обладает соответствующей маркировальной табличкой. Например: перфоратор Интерскол П-18/450Эр. Расшифровывается:
- буква П указывает, что инструмент относится к семейству перфораторов;
- цифра 18 указывает, что с данным перфоратором можно использовать бур диаметром до 18 мм;
- цифра 450 указывает мощность перфоратора в ваттах.
Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР-2, П32/1000Э, П-32/1000ЭВ-2.
Перфораторы Интерскол с патронами SDS-max представлены следующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.
На рынке есть и другие модели перфораторов Интерскол: Интерскол П-600 ЭР и Интерскол П-710 ЭР. Эти модели производились в начале развития производства фирмы Интерскол.
В среде бытовых пользователей самыми распространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.
Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710
Принцип работы у всех перфораторов одинаков.
Вращательный момент от ротора передается на вал ствола и закрепленный на нем рабочий инструмент. Одновременно, при помощи подшипника качающегося, называемого в народе «пьяный подшипник», вращающий момент преобразуется в возвратно-поступательное движение, передающее ударный импульс на рабочий инструмент.
Все перфораторы Интерскол собраны по одной общей схеме и состоят из одних и тех же блоков.
Условно перфораторы Интерскол состоят из трех блоков:
- Блок редуктора ударного узла.
- Блок статора.
- Блок цепей питания и управления.
Ремонт перфораторов Интерскол следует начинать с изучения схемы инструмента, подготовки инструментов и рабочего места.
https://www.youtube.com/watch?v=rzRPUaLmhTQ
Указанные блоки у перечисленных моделей имеют свои конструктивные особенности.
Для удобства рассмотрения разделим представленные перфораторы на группы.
- В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
- Во второй группе рассмотрим разборку перфораторов Интерскол П-600 и П710.
Конструктивные особенности быстрозажимного патрона типа SDS-plus
Начнем с различий в конструкции узла крепления быстрозажимного патрона.
Принцип разборки быстрозажимных патронов у всех перфораторов практически одинаковый.
В перфораторах Интерскол используется быстрозажимной патрон типа SDS-plus. Для работы с перфоратором Интерскол необходимо применять инструмент с хвостовиком SDS-plus.
Разборка быстрозажимного патрона
Разборку быстрозажимного патрона рассмотрим на примере перфоратора Интерскол П-26/800ЭР.
Установив перфоратор на заднюю часть ручки, надо снять защитную втулку поз.1, снять шайбу поз.2 и достать запорное кольцо поз.3.
Дальше снимаются шайба поз.4 и стопорное кольцо поз.5. На следующем этапе снимается нажимная втулка поз.6.
Для освобождения фиксирующего шарика поз.8 необходимо нажать на специальную шайбу поз.9. Выньте шарик, достаньте коническую пружину поз.10.
Конструкция быстрозажимного патрона перфоратора Интерскол П-30/900ЭР содержит меньшее количество деталей. Но порядок разборки остается такой же.
Быстрозажимные патроны у перфораторов Интерскол П-600ЭР и П-710ЭР практически одинаковые и разбираются в идентичной последовательности.
Быстрозажимной патрон перфоратора Интерсол П-30/900ЭР
Детали быстрозажимного патрона перфораторов Интерскол П600ЭР и П710ЭР демонтируются в следующей последовательности:
- снимается специальное кольцо поз.1;
- освобождается втулка освобождающая поз.2;
- нажимается кольцо специальное поз.3 и достается шарик поз.4;
- извлекается пружина спиральная поз.5.
У всех перфораторов Интерскол для снятия корпуса редуктора необходимо предварительно снять переключатель режимов.
Демонтаж ручки переключения режимов в перфораторе Интерскол П-26
Наклонив набок перфоратор, поверните ручку режимов поз.28 против часовой стрелки до упора при нажатой кнопке поз.26. Извлеките ручку из корпуса перфоратора.
Никогда не переключайте ручку режимов при работающем перфораторе.
Разборка блока ударного механизма перфоратора Интерскол П26/800ЭР
Схема ударного механизма перфоратора Интерскол П-26/800ЭР
Основное число различий содержится в конструкции ударного механизма.
Ударный механизм состоит из нескольких узлов:
- ствол ударного механизма;
- промежуточный вал;
- бойки и ударники;
- гильза поршня;
- подшипник качения.
Ударный механизм в перфораторах Интерскол работает по одинаковому принципу. Отличия же в конструктивных особенностях.
Разборка ударного механизма перфоратора Интерскол П-26/800ЭР
В перфораторе Интерскол П-26/800ЭР ударный механизм состоит из следующих узлов:
- приемник инструмента;
- узел запрессовки ствола;
- ствол;
- промежуточный вал;
- бойки, ударники, проммасса.
Разборка приемника инструмента
Приемник инструмента поз.12 разбирается после снятия с него деталей быстрозажимного патрона.
На первом этапе аккуратно вынимаются четыре ролика поз.11. Дальше приемник вынимается из корпуса поз.18, в котором вставлен игольчатый подшипник поз.20.
В игольчатом подшипнике крепится ствол поз.36.
Выньте из ствола приемник инструмента.
Из приемника инструмента надо извлечь проммассу поз.16, втулку поз.15, манжету поз.14 и резиновое уплотнительное кольцо поз.13.
Разборка ствола ударного механизма
Ствол поз.36 извлекается из внутреннего корпуса поз.18 после того, как корпус редуктора отделится от корпуса статора. Для этого из корпуса редуктора надо выкрутить четыре винта поз.30.
Затем выкрутить три винта поз.85 на ручке поз.86. Сняв ручку, повернуть корпус щеткодержателя поз.81. до момента, когда его можно вытащить из корпуса.
https://www.youtube.com/watch?v=84NykkE4Nlo
Теперь корпус редуктора и корпус статора легко разделяются при помощи отвертки, которой поддевается один из них в месте стыковки.
Ствол легко вынимается из промщита поз.53(внутренний корпус).
На наружный диаметр ствола надеты: прямозубая шестерня поз.35, пружина поз.33, шайба поз.32 и стопорное кольцо поз.31.
В полости ствола находится корпус ловителя поз.40, боек 45.
Разборка ловителей, бойков
Разборка ловителя поз.40 заключается в отделении с него амортизатора поз.41, ловителя бойка поз.42, крышки ловителя поз.43 и стопорного кольца поз.44.
В поршень поз.47 вставлен боек поз.45, который необходимо извлечь.
С бойка поз.45 снимается уплотнительное кольцо поз.46.
Из ушей поршня поз.47 надо отделить палец поз.48 и снять два кольца поз.49.
Разборка промежуточного вала
Чтобы разобрать промежуточный вал поз.57, надо вытащить его из внутреннего корпуса.
С вала поз.58 снимите поводок переключателя поз.55, пружину поз.56.
C другой стороны: снимите втулку опорную поз.65, опору пружины поз.64, пружину поз.63, колесо зубчатое комбинированное поз.62.
Промежуточный вал перфоратора Интерскол П-26/800ЭРКаталог запасных частей промежуточного вала перфоратора Интерскол П-26/800ЭР
Разборка ударного механизма перфоратора Интерскол П710ЭР
Конструкция ударного механизма и порядок разборки у перфоратора Интерскол 710ЭР несколько отличается от перфораторов других моделей.
Основные различия в конструкции промежуточного вала, ствола ударного механизма и переключателя режимов.
Схема ударного механизма и промежуточного вала перфоратора Интерскол П710ЭР
Перфоратор Интерскол 710ЭР является машиной ударно-вращательного действия. Состоит из электропривода и исполнительного механизма.
В качестве электропривода используется коллекторный двигатель. Исполнительный механизм представляет собой комбинацию ударного механизма компрессионно-вакуумного типа и вращательного механизма.
Возвратно-поступательное движение передается за счет подшипника качения.
На схеме представлен порядок разборки ствола поз.15 (обозначен красной стрелкой), состав ударников и бойков (обозначен синей стрелкой). Зеленой стрелкой обозначены детали переключателя режимов.
Промежуточный вал состоит из вала поз.47 и смонтированных на нем деталей. Разбирается легко, согласно прилагаемой схемы, не требует специальных знаний.
Разборка электрической части перфоратора Интерскол
Электрическая часть перфоратора Интерскол состоит из трех основных частей:
- ротор;
- статор;
- цепи управления с угольными щетками.
Порядок разборки электрической части всех моделей перфораторов Интерскол практически одинаковый.
Электрическая схема перфоратора Интерскол П-26/800ЭР
На предыдущих этапах мы разделили корпус на два: корпус редуктора и корпус статора.
Разборка статора
Для разборки статора поз.74, необходимо вытащить из корпуса поз.77 защитную диафрагму поз.72, закрывающую статор от попадания грязи, пыли.
Открутить два винта поз.73 и вытащить статор поз.74. Для облегчения процесса вытаскивания достаточно постучать по торцу крышки статора деревянным молотком или бруском.
Со статора можно снять колодки клеммные поз.75. Это делается для того, чтобы проверить качество контактов от статора к щеткодержателю.
Разборка ротора
Ротор разбирается в случае, когда необходимо заменить коллектор, подшипники, перемотать обмотки.
Отделить ротор от узла ударного механизма можно, освободив два винта поз.68 и сняв щит поз.67.
С ротора поз.69 надо снять подшипники поз.66, 70, втулку демпфирующую поз.71. Подшипники легко снимаются при помощи съемника.
Разборка цепей управления и демонтаж угольных щеток
Основу управления перфоратором Интерскол составляет выключатель поз.87 и фиксатор реверса поз.90. При помощи комбинированной кнопки перфоратору можно задавать частоту оборотов электродвигателя.
Чтобы достать щетки поз.83, надо снять щеткодержатель поз.81. Снимается он поворотом против часовой стрелки на 90º. Освободив щеткодержатель, угольные щетки достать несложно.
https://www.youtube.com/watch?v=U4ue8LJKfo8
Схема перфораторов Интерскол П710ЭР и П600ЭР имеет свои особенности:
- отсутствует щеткодержатель комбинированный;
- использован другой тип выключателя.
Все! Перфоратор Интерскол разобран. Читайте инструкцию о ремонте и как собрать и смазать перфоратор.
Разборка перфоратора Интерскол П-710ЭР
Видео:Как обслужить перфоратор (на примере Интерскол 26 800)Скачать
Как отремонтировать перфоратор Интерскол своими руками, видео и фото
Перфораторы Интерскол, согласно статистике, относятся к надежным инструментам. Отказы фиксируются значительно реже, чем у более популярных моделей Makita, Bosch, Hitachi.
Главное правило: выбирайте такую модель, которая рассчитана на нагрузки и предназначена для выполнения планируемых работ.
Использование перфораторов по назначению в соответствии с требованиями по эксплуатации позволяет работать перфораторами Интерскол продолжительное время.
Но, как и любой инструмент, в перфораторах появляются различные неисправности которые потребуют произвести ремонт перфоратора самостоятельно, особенно если он уже не гарантийный.
Чтобы выполнить ремонт перфораторов Интерскол, устранить неисправности, надо тщательно изучить устройство инструмента, его схему, карты смазки.
Любой ремонт перфоратора Интерскол начинается с его разборки об этом более подробней.
Классификация неисправностей в перфораторах Интерскол
Перфораторы Интерскол обладают высокой ремонтопригодностью, простотой и надежностью.
Ремонт перфораторов Интерскол своими руками способен выполнить любой пользователь, умеющий держать отвертку, молоток и разбирающийся в электротехнике на уровне средней школы.
Все проявляющиеся неисправности в перфораторах Интерскол условно делятся на три группы:
- Механические поломки ударного механизма;
- Разрушения переключателя режимов;
- Неисправности электрической части перфоратора.
Механическая группа неисправностей в перфораторах Интерскол
Рассмотрим все неисправности на примере перфоратора Интерскол П-26/800ЭР.
В первую группу неисправностей входят поломки, связанные с выходом из строя деталей ударного механизма.
Данная группа неисправностей проявляется в том, что при работе перфоратор сверлит, а долбить не может.
Износ уплотнительных резиновых колец
Ослабление силы удара происходит постепенно. По мере износа резиновых колец происходит утечка воздуха в пневматической системе создания удара. Сила удара ослабевает, удар становится жестким. Помимо пропадания пневматических свойств происходит разрушение ударников, бойков, прессмасс.
Набор резиновых уплотнительных колец к перфоратору Интерскол
Ремонт перфоратора Интерскол при износе уплотнительных колец заключается в замене их на новые.
Установка новых резиновых колец производится при любой разборке перфоратора с обязательным нанесением смазки уплотнительных колец смазочными материалами, инертными к резиновым изделиям. К таким смазкам относится отечественная смазка типа Циатим-224, производимая по ГОСТ 9433-80.
Резиновое уплотнительное кольцо смазывается тонким слоем смазки Циатим-224 и надевается на нужную деталь, предварительно вымытую от старой смазки в растворе смеси керосина и бензина.
Разрушение бойков, ударников, стволов, поршней
При большой изношенности резиновых уплотнительных колец и несвоевременной их замене происходит разрушение прессмассы поз.16, ствола поз.36, корпуса ловителя поз.40, бойка поз.45. От удара на деталях появляется наклеп, трещины, искривления, заклинивания.
Неисправности устраняются заменой деталей на новые с обязательной сменой уплотнителей.
Детали ударного блока перфоратора Интерскол П-26/800ЭР
Разрушение поршня поз.47 бывает двух видов:
- Разрушается юбка поршня;
- Отламываются уши установки пальца поз.48.
Ремонт перфоратора Интерскол П-26/800ЭР и его разрушенного поршня выполняется заменой поршня на новый. Приобретая поршень, тщательно проверяйте шероховатость внутренней поверхности поршня. Она должна быть доведена до зеркального блеска.
https://www.youtube.com/watch?v=omg9Qmj6wEU
Выход из строя ствола поз. 36 проявляется не часто. причина, царапины на внутренней поверхности при выходе из строя ударников, бойков, проммассы.
Если глубина царапин не большая, то царапины можно вывести притиром. При большой глубине царапин обеспечить герметичность невозможно, а это сказывается на работе перфоратора в режиме «Удар».
Разрушение подшипника качения
Ударный импульс создается не только пневматической системой ударного механизма, но и преобразованием вращательного движения в возвратно-поступательное за счет работы подшипника качения поз.60. Бывают случаи разрушения обоймы подшипника.
При разрушении подшипника качения ремонт перфоратора Интерскол П-26/800ЭР заключается в полной замене детали.
Нарушение передачи вращательного момента в возвратно-поступательное может прерываться из-за проскальзывания шлицов колеса зубчатого комбинированного поз.62 в шлицах подшипника качения поз.60.
Неисправность устраняется исправлением профиля зуба при помощи круглого надфиля.
Пропадание режима удара проявляется при неправильной работе переключателя режимов. Перевод ручки переключателя режимов не перемещает поводок переключателя поз.55.
Поломка устраняется исправлением сборки промежуточного вала-шестерни поз.58.
Группа неисправностей, при которых перфоратор долбит, но не сверлит.
Проворачивание шестерни на стволе
Пропадание сверления при работающем ударе проявляется при проворачивании на валу ствола поз.36 шестерни поз.35.
Шестерня фиксируется на стволе тремя роликами поз.37. А чтобы надежно держалась, шестерню придавливает пружина поз.33, фиксирующаяся через шайбу поз.32 стопорным кольцом поз.31.
Неисправность появляется вследствие ослабления силы прижимной пружины, выпадения роликов, разрушения втулки кулачковой поз.38.
Ремонт перфоратора Интерскол П-26/800ЭР своими руками заключается в восстановлении всех деталей в требуемое положение или замене вышедших из строя.
Неисправности промежуточного вала
Промежуточный вал в перфораторе служит для передачи вращательного и возвратно-поступательного импульса.
Если какая-то деталь, устанавливаемая на промежуточном валу, из-за поломок начнут проворачиваться, перфоратор перестает сверлить.
Рассмотрим принцип работы промежуточного вала перфоратора Интерскол П-18/450ЭР.
Вращение на вал передается при помощи шестеренки поз.46, проворачиваемой ротором перфоратора. Шестеренка надета на вал поз.43, куда крепятся полумуфта кулачковая поз.44 и подшипник качения поз.45.
Включение режима удара происходит за счет перемещения планки переключателя поз.55, которая выводит из зацепления подшипник качения из полумуфты кулачковой поз.44.
У промежуточного вала перфоратора Интерскол П-26/800ЭР может проворачиваться колесо зубчатое комбинированное поз.62.
Дело в том, что колесо вращается за счет зацепления зуба в муфте пьяного подшипника. Проворачивание может происходить из-за ослабления пружины поз.63 и износа профиля зуба, как шестеренки, так и муфты сцепления.
Неисправность устраняется путем восстановления профиля зуба в комбинированной шестерне, в пьяном подшипнике.
Конструкция промежуточного вала перфоратора Интерскол П600ЭР отличается наличием общего вала поз.39.
Промвал перфоратора Интерскол П600ЭР
Проскальзывание шестерни поз.45 на валу может происходить из-за ослабления прижимной пружины поз.38 и износа зуба в соединителе поз.40, выполняющем роль муфты сцепления.
Невозможность фиксации рабочего инструмента в быстрозажимном патроне
Иногда встречается неисправность, которая проявляется в невозможности фиксации рабочего органа в быстрозажимном патроне.
Перфораторы Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.
Зажим хвостовиков рабочего инструмента обеспечивается специальной их конструкцией.
Отказ зажимного устройства происходит из-за износа фиксирующего шарика.
https://www.youtube.com/watch?v=MEOAjItQEJw
Ремонт пефроратора Интерскол, а конкретно его быстрозажимного патрона заключается в замене шариков и смазкой хвостовиков буров специальной смазкой. В качестве смазки для хвостовиков буров рекомендуется использовать специально разработанную мазь.
Неисправности переключателя режимов
Перфораторы Интерскол комплектуются переключателями режимов различных конструкций. И это неспроста.
Часто пользователи переключают режим работы перфоратора, не останавливая инструмент. А это основная причина поломки переключателя режимов в перфораторах.
В переключатель режимов перфораторов Интерскол входит разное количество деталей.
Определенной сложностью отличается переключатель режимов перфоратора Интерскол П-18/450ЭР.
Переключатель режимов перфоратора Интерскол П-18/450ЭР
Переключение режимов осуществляются за счет перевода полумуфты кулачковой поз.44 из зацепления с валом-шестерней поз.43.
Перевод осуществляется при помощи скобы переключения режимов поз.52, планки переключателя поз.55, ручки переключателя поз.16.
Неисправности проявляются в невозможности осуществить перевод переключателя в нужный режим.
Неисправность устраняется заменой пружины поз.48, выравниванием или заменой погнутых деталей.
Сложная конструкция переключателя режимов перфоратора Интерскол П-18/450ЭР заставила разработчиков сконструировать новую схему и внедрить ее в перфораторе Интерскол П-26/800ЭР.
Переключатель режимов перфоратора Интерскол П-26/800ЭР
Переключение режимов осуществляется при помощи поводка переключателя поз.55, пружины поз.56 и ручки переключателя поз.28.
В конструкции используется наименьшее количество деталей, что повышает надежность и работоспособность перфоратора Интерскол П-28/800ЭР.
В перфораторе Интерскол П600ЭР применена немного другая конструкция переключателя режимов.
Переключатель режимов перфоратора Интерскол П-600ЭР
Переключение режимов производится при помощи отвода муфты сцепления поз.40 от подшипника качения поз.41.
Неисправности в схеме электрической части перфораторов Интерскол
Электрическая часть перфораторов Интерскол обладает высокой надежностью и практически не доставляет неприятностей пользователю.
Главное, своевременно следить за износом угольных электрощеток.
Вы должны знать, что при износе угольных электрощеток до длины, меньшей 8 мм, щетки подлежат обязательной замене.
Замена угольных щеток является процедурой не сложной и может производиться любым пользователем.
Снимается крышка руки корпуса, освобождается щеткодержатель в тех конструкциях, в которых предусмотрен и достаются электрощетки.
Для примера рассмотрим замену электрощеток в перфораторе Интерскол П-30/900ЭР.
Угольные щетки поз.72 установлены в щеткодержателе поз.73. чтобы достать щетки, надо снять ручку-накладку поз.78. повернуть на 45 градусов щеткодержатель и вынуть его. Освободив пружины поз.71, вы легко достанете угольные щетки.
Статор поз.66, ротор поз.62 выходят из строя очень редко.
Для тех, кто желает выполнить ремонт статора или ротора своими руками ответ здесь.
Остальные детали, такие как кнопки выключения поз.74 инструмента, конденсаторы поз.75, дроссели поз.76 выходят из строя очень редко и их замена не вызывает особых трудностей.
Мы рассмотрели основные неисправности перфораторов Интерскол. Если у вас есть материалы о других неисправностях, напишите нам.
Выводы:
- ремонт перфоратора Интерскол представляет собой не сложную задачу и может быть выполнен любым пользователем, знакомым с инструкцией по разборке и сборке;
- своевременная замена уплотнительных колец предупреждает появление основного количества неисправимостей;
- вовремя замененные угольные щетки позволяют эксплуатировать перфораторы Интерскол практически бесконечно
Всем успехов!
