Ремонт перфоратора «Хитачи» своими руками, возможные поломки

Ремонт Перфоратора Хитачи Dh24pc3 Своими Руками Видео

Hitachi DH 24PC3 – довольно распространенная модель перфоратора от японского производителя. Обладает вполне приличными характеристиками, легко справляется с бытовыми задачами и часто используется профессиональными мастерами в качестве вспомогательного инструмента.

Но даже японское качество не страхует от поломок. Отработав без нареканий несколько лет, инструмент выходит из строя. Нести в сервис или покупать новый? Необязательно. Ничего особенного, кроме «футуристического» дизайна, японцы не придумали. Обычный перфоратор, который можно отремонтировать своими руками, как и любой другой.

Возможные поломки

Все перфораторы имеют схожую конструкцию, которую условно можно разделить на две части: механическая и электрическая. Прежде чем разбирать инструмент полностью, следует выяснить, какая «половина» перфоратора отказывается работать.

Неисправности электрической части:

  • при нажатии на кнопку ничего не происходит;
  • отсутствует плавный пуск и регулировка оборотов;
  • искрят щетки.

Неисправности механической части:

  • посторонний шум;
  • «плюет» смазкой;
  • перфоратор не долбит.

Симптомы и причины

Поиск следует начинать с внимательного осмотра «внутренностей». Часто поломки типичны и легко устраняются.

Перфоратор не реагирует на нажатие кнопки

Самой простой причиной могут быть отгоревшие или выпавшие из клемм провода.

Если с проводами внутри перфоратора все в порядке, необходимо прозвонить сетевой кабель. Иногда жилы переламываются возле рукоятки. Поврежденный участок отрезают и подключают кабель заново.

Следующая возможная причина неисправности – износ щеток двигателя. При необходимости их следует заменить.

В случае если провода и щетки в порядке, остается проверить кнопку. Частой причиной неисправности может быть засорение пылью от бурения бетона или кирпича. Решает проблему разборка и чистка. Кнопка может иметь выработку на контактах и корпусе. В этом случае ее лучше заменить на новую.

При установке важно не перепутать провода. На оригинальной кнопке имеется наклейка со схемой и маркировкой клемм.

В перфораторе Hitachi DH 24PC3 контроль оборотов зависит от степени нажатия на кнопку, а для обеспечения плавного пуска двигателя в ее корпусе установлен тиристор. Нарушение работы может быть вызвано засорением, деформацией контактов или выходом из строя тиристора. В большинстве случаев кнопку приходится менять.

Искрят щетки

Такие симптомы могут проявляться в трех случаях:

  1. Щетки плохо прижаты к коллектору ротора. Обычно это результат выработки, и проблема решается заменой на новые.
  2. Двигатель начинает искрить в случае попадания пыли и мелких частиц в гнезда щеток и на контакты коллектора. Помогает чистка.
  3. Межвитковое замыкание в обмотках статора или ротора. Потребляемый двигателем ток возрастает и вызывает искрение. Если искрит щетка с одной стороны, это говорит о пробое в одной из обмоток статора. «Фейерверк» с обеих сторон – частый признак сгоревшего ротора. Ремонт сводится к замене двигателя полностью или отдельных его частей.

PC3 щетки установлены в пластмассовые бункеры (держатели). Если при эксплуатации перфоратора были перегревы, извлекать бункеры следует максимально осторожно. Пластик становится хрупким и часто прилипает к корпусу.

С механикой немного сложнее. Для удобства корпус редуктора и детали следует очистить от смазки. Это облегчит поиск повреждений и избавит от лишней грязи.

Посторонний шум

Симптомы, появляющиеся при износе механической части. Выявить неисправность можно после вскрытия и внимательного осмотра всех деталей. Иногда ремонт ограничивается заменой подшипников. В некоторых случаях требуется замена ствола в сборе с шестерней. Каждый случай индивидуален, всё зависит от интенсивности и срока пользования инструментом.

https://www.youtube.com/watch?v=ZISm16AhAEI

Реже шум означает, что пора менять смазку. Желательно заказать фирменную, но можно подобрать смазочный материал с аналогичными свойствами от другого производителя.

«Плюет» смазкой

Со временем инструмент начинает «плеваться маслом» через патрон. Особенно сильно это проявляется при нагреве в процессе работы на больших оборотах. Утечка происходит из-за износа сальника на стволе под патроном и (или) сальника на бойке.

Перфоратор не долбит

Со временем перфоратор начинает «плохо бить». Ослабление удара происходит из-за износа компрессионного кольца на поршне. Причина может находиться в смазке в виде пыли и грязи. После замены сила удара возвращается.

Причиной полного отсутствия удара может быть деформация бойка. Со стороны патрона боек расплескивается и просто застревает в стволе. Для устранения неисправности необходимо снять фаску на наждаке, вернув детали прежнюю форму.

Найти причину поломки и устранить ее – полдела. Гораздо сложнее все правильно собрать. Иногда получается с десятой попытки, но это не главное.

Самостоятельно отремонтировать перфоратор Hitachi, не прибегая к услугам сервиса, не такая уж и сложная задача.

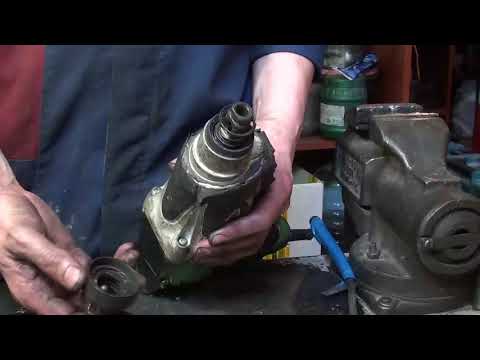

Видео:Ремонт перфоратора Hitachi DH 24PC3Скачать

Ремонт перфоратора  Hitachi DH 24PC3

Ремонт перфоратора Хитачи dh24pc3 своими руками и видео

Ремонт Перфоратора Хитачи Dh24pc3 Своими Руками Видео

На первый взгляд ремонт перфоратора Hitachi DH24 своими руками может показаться сложной, но ознакомившийся со схемой перфоратора и инструкцией по разборке перфоратора Hitachi DH24PC3.

Перфоратор Hitachi DH24PC3 представляет собой достаточно простую конструкцию, не требующую специальных знаний для выполнения ремонта, потребуется только соответствующий инструмент.

Единственное требование, выполнять разборку и сборку перфоратора в определенной последовательности.

Конструктивно перфоратор Hitachi выполнен по блочной схеме. В состав инструмента входит механический блок, блок статора и блок цепей управления.

Неисправности механической части перфоратора Hitachi DH24PC3

Перфораторы Hitachi представляют собой надежный инструмент, удобный в эксплуатации, пользующийся повышенным спросом среди профессионалов и в среде российских мастеров и любителей мастерить своими руками.

Но любой эксплуатирующийся инструмент со временем требует технического обслуживания, периодического осмотра и, при необходимости, проведения ремонта.

У любого перфоратора обнаруживается три основных типа неисправностей:

  • неисправности, при которых перфоратор сверлит, но не долбит;
  • неисправности, при которых перфоратор долбит, но не сверлит;
  • неисправности, при которых перфоратор не долбит и не сверлит.

Неисправности, при которых перфоратор сверлит, но не долбит

Процесс сверления в перфораторах Hitachi обеспечивается за счет передачи вращательного момента от ротора, через промежуточный вал к стволу ударного механизма.

Процесс долбления обеспечивается за счет преобразования вращательного момента промежуточного вала в возвратно-поступательное через подшипник качения, называемый в народе «пьяный подшипник».

Ударный импульс создается перемещением бойков в гильзе поршня и стволе ударного механизма. Пьяный подшипник, закрепленный на оси промежуточного вала преобразует вращательное движении в возвратно-поступательное.

Причинами, по которым перфоратор может сверлить, но при этом не долбит, могут быть:

  • разрушение пьяного подшипника;
  • разрушение гильзы поршня ствола;
  • заклинивание или разрушение бойков;
  • проворачивание муфты сцепления в пьяном подшипнике;
  • износ резиновых уплотнительных колец.

При разрушении пьяного подшипника становится невозможной преобразование вращательного момента в возвратно-поступательный импульс. Но при этом, вращение на ствол передается за счет шестеренок. Более полная инструкция по разборке перфоратора Хитачи.

Ремонт пьяного подшипника и муфты сцепления или их замена

Выход пьяного подшипника из строя происходит при разрушении обоймы встроенного подшипника. Такая неисправность устраняется только полной заменой пьяного подшипника. В перфораторе Hitachi DH24PC3 установлен подшипник артикул 324533. Российского аналога данному подшипнику нет, но выпускаются подшипники китайского производства, неплохие по качеству.

https://www.youtube.com/watch?v=83fvIhli_8E

Для замены подшипника качения необходимо извлечь промежуточный вал из внутреннего корпуса перфоратора.

Демонтаж пьяного подшипника производится совместно с муфтой сцепления. Разрушенный пьяный подшипник поз.53 восстановлению не подлежит, а вот муфту сцепления поз.52 при незначительном износе шлицов зацепления восстановить можно.

Ремонт или замена гильзы поршня

Пропадание удара может проявиться при разрушении гильзы поршня поз.39. У гильзы поршня могут отвалиться ушки крепления поршневого пальца поз.42. У гильзы поршня разрушается юбочка, тонкая часть поршня. Бывают случаи, что в гильзе закусывает боек ударного механизма поз.37.

При разрушении частей гильзы поршня производится его полная замена. Отремонтировать гильзу поршня практически невозможно.

В стволе ударного механизма используется два вида бойков. Боек поз.37 гильзы цилиндра ударного механизма и боек ствола поз.29.

На бойке поз.37 устанавливается резиновое кольцо поз. 38, а на боек поз.29 монтируется резиновое кольцо поз.30. и резиновый сальник поз.32.

Кроме того, на боек поз.29 устанавливается держатель ударного механизма поз.31, с двух сторон которого ставятся уплотнительные кольца поз.30, 32. Затем на боек монтируется держатель демпфера поз.35, который фиксируется стопорным кольцом поз.36. Поз.34 – это резиновый уплотнительный сальник.

Основная поломка бойков заключается в их износе, износе уплотнительных колец в процессе ударных нагрузок. Боек может согнуться, расплющиться.

Поломки подобного рода устраняются заменой деталей ударного механизма и обязательной заменой всех резиновых уплотнительных колец.

Чтобы приобрести новые запасные части, надо знать артикулы заказываемых деталей, которые указаны на приведенных фотографиях.

Ремонт муфты сцепления промежуточного вала

При работе перфоратором в режиме «Удар» не старайтесь надавливать сильно на инструмент.

К пропаданию ударного импульса приводит проскальзывание муфты сцепления поз 51 на промежуточном валу поз.52.

У муфты сцепления при напряженной работе зализываются зубья. Это происходит при повышенном давлении на рабочий инструмент во время выполнения работ или ослаблении силы давления пружины поз.50 на муфту сцепления.

Восстановить профиль зуба можно при помощи надфиля. Если зуб зализан не сильно, то круглым надфилем профиль зуба исправляется восстановлением его углов на муфте сцепления и на валу промежуточном поз.52. В противном случае при сильном износе следует заменить.

Замена резиновых уплотнительных колец

В цепи механизма обеспечения ударного импульса используется несколько уплотнительных колец.

Пропадание ударного импульса на рабочем органе происходит по причине истирания уплотнительных колец. Неисправность проявляется постепенно, по мере изнашивания уплотнителей.

Неисправности, при которых перфоратор долбит, но не сверлит

Долбление перфоратора Hitachi DH24PC3 происходит за счет передачи возвратно-поступательного движения от промежуточного вала через подшипник качения на цилиндр, перемещающийся в стволе ударного механизма. В цилиндре перфоратора устанавливается два бойка. Вот перемещение бойка и производит передачу ударного импульса на стол, в быстрозажимном патроне которого, вставлен рабочий инструмент, например, бур.

Процесс сверления в перфораторах Hitachi DH24 обеспечивается за счет передачи вращательного момента от ротора, через промежуточный вал к стволу ударного механизма. На конце ствола закреплен быстрозажимной патрон, в который и устанавливается рабочий инструмент.

Косозубая шестерня ротора поз.62 передает вращательный момент на косозубую шестерню большего диаметра поз.54, закрепленную на промежуточном валу поз.51. Вращающийся промежуточный вал передает своей малой прямозубой шестерней вращательный момент на большую прямозубую шестерню поз.25, закрепленную на стволе ударного механизма.

Сверление в перфораторе Hitachi DH24 происходит за счет вращения быстрозажимного патрона, в котором закреплено сверло или бур.

https://www.youtube.com/watch?v=i_rMEYQB8og

К неисправностям такого рода приводит:

    — проворачивание шестерни поз.49 на промежуточном валу поз.52;
    — проворачивание шестерни поз.25 на валу ствола поз.24.

Осмотр шестерни на промежуточном валу

Шестерня поз.49 может проворачиваться на промежуточном валу поз.52 по причине ослабления силы прижима пружины поз.50 и неправильной работы переключателя режимов поз.48.

Данная неисправность Перфоратора Хитачи устраняется восстановлением шлицов на шестерне 5 и валу.

Восстановить шлицы при незначительном износе можно при помощи исправления формы зуба шлица. Для этого надо при помощи круглого надфиля, зажатого в патрон дрели, исправить контуры зуба.

Восстановить работу переключателя режимов 4 можно только полной его заменой.

Ремонт шестерни вала ствола ударного механизма

Шестерня поз.25 устанавливается на вал стола и крепится там при помощи пружины поз.26, фиксируется стопорным кольцом поз.28 и шайбой стальной М30 поз.27.

При ослаблении силы пружины поз.26 шестерня выскакивает из зацепления и проворачивается.

Устраняется неисправность такого рода заменой пружины и исправлением формы зубьев зацепления.

Неисправности электрической части

При появлении неисправностей в электрической части перфоратора инструмент перестает работать полностью.

Неисправности, при которых перфоратор не сверлит и не долбит

К причинам, по которым перфоратор перестает работать, относятся:

  • разрушение зубьев малой косозубой шестерни ротора;
  • выход из строя ротора;
  • короткое замыкание или обрыв в цепях статора;
  • обрыв или короткое замыкание в цепях управления.

Ремонт ротора

При незначительном износе косозубой шестерни неисправность устраняется восстановлением формы зуба, если это возможно. В противном случае, редуктор следует заменить полностью.

При коротком замыкании или обрыве обмоток ротора, выходе из строя ламелей коллектора, редуктор можно отремонтировать своими руками или заменить на новый. Новый стоит достаточно дорого. А сделать ротор своими руками не каждому под силу. Выбор остается за вами. О том, как сделать ротор своими руками, можете почитать здесь.

Ремонт статора

Ремонт статора производится в случае обнаружения в нем короткого замыкания или обрыва. Отремонтировать статор не сложно, если знать количество витков, сечение провода и его марку.

Если у вас сгорел статор, или в нем обнаружили обрыв, то при его разборке произведите подсчет количества витков и замерьте сечение микрометром. Обратите внимание на процент заполнения обмоткой пазов статора. При незначительном проценте заполнения можно увеличить диаметр обмоточного провода.

Осмотр электрической части управления

Из неисправностей в цепях управления чаще всего проявляются в обрыве провода питания в месте входа в инструмент и выход из строя кнопки запуска.

В инструменте используется комбинированный выключатель, позволяющий запускать перфоратор и регулировать частоту оборотов. В перфораторе применяется выключатель кнопочный 220 В (OLD 331454/324536).

Угольные щетки поз.74, 77 фиксируются в специальных держателях поз.75. Причиной короткого замыкания цепей управления может быть дроссель поз.69 и диодный контакт поз.72. Важно следить за размером щетки и вовремя их заменить.

В статье приведены основные виды неисправностей в перфораторах Hitachi DH24PC3. Если вы сталкивались с другими неисправностями или знаете как их исправить, напишите нам.

: Как поставить переключатель режимов на перфораторе Hitachi DH24PC3

Видео:РЕМОНТ ПЕРФОРАТОРА HITACHI DH24PC3 (ЗАМЕНА СТВОЛА) #HITACHI #DH24PC3Скачать

РЕМОНТ ПЕРФОРАТОРА HITACHI DH24PC3 (ЗАМЕНА СТВОЛА) #HITACHI #DH24PC3

Ремонт Перфоратора Хитачи Dh24pc3 Своими Руками

Ремонт Перфоратора Хитачи Dh24pc3 Своими Руками Видео

Ремонт перфоратора Хитачи dh24pc3 своими силами и видео

Удачный прокат перфоратора от компании МосСтройПрокат

Изначально ремонт перфоратора Hitachi DH24 своими силами кажется сложной, но ознакомившийся со схемой перфоратора и аннотацией по разборке перфоратора Hitachi DH24PC3.

Перфоратор Hitachi DH24PC3 представляет из себя довольно ординарную конструкцию, не требующую особых познаний для выполнения ремонта, будет нужно только соответственный инструмент.

Единственное требование, делать разборку и сборку перфоратора в определенной последовательности.

Конструктивно перфоратор Hitachi выполнен по блочной схеме. В составе инструмента заходит механический блок, блок статора и блок цепей управления.

Неисправности механической части перфоратора Hitachi DH24PC3

Перфораторы Hitachi представляют из себя надежный инструмент, удачный в эксплуатации, пользующийся завышенным спросом посреди экспертов и в среде русских мастеров и любителей мастерить на дому.

https://www.youtube.com/watch?v=4SHNlxzJhAU

Увы хоть какой эксплуатирующийся инструмент с течением времени просит технического обслуживания, повторяющегося осмотра и, при желании, проведения ремонта.

У хоть какого перфоратора находится три главных типа дефектов:

  • неисправности, когда перфоратор сверлит, увы не долбит;
  • неисправности, когда перфоратор долбит, увы не сверлит;
  • неисправности, когда перфоратор не долбит не сверлит.

Неисправности, когда перфоратор сверлит, однако не долбит

Процесс сверления в перфораторах Hitachi обеспечивается путем передачи вращательного момента от ротора, через промежный вал к стволу ударного механизма.

Процесс долбления обеспечивается по причине преобразования вращательного момента промежного вала в возвратно-поступательное через подшипник качения, именуемый по простому «пьяный подшипник».

Ударный импульс создается перемещением бойков в гильзе поршня и стволе ударного механизма. Опьяненный подшипник, закрепленный на оси промежного вала конвертирует вращательное движении в возвратно-поступательное.

Причинами, по которым перфоратор может сверлить, при всем этом не долбит, как правило бывают:

  • разрушение опьяненного подшипника;
  • разрушение гильзы поршня ствола;
  • заклинивание либо разрушение бойков;
  • проворачивание муфты сцепления в опьяненном подшипнике;
  • износ резиновых уплотнительных колец.

При разрушении опьяненного подшипника становится неосуществимой преобразование вращательного момента в возвратно-поступательный импульс. Однако, вращение на ствол передается по причине шестеренок. Более полная аннотация по разборке перфоратора Хитачи.

Ремонт опьяненного подшипника и муфты сцепления как еще его называют их смена

Выход опьяненного подшипника из строя происходит при разрушении обоймы встроенного подшипника. Такая неисправность устраняется только работоспособной версии сменой опьяненного подшипника. В перфораторе Hitachi DH24PC3 установлен подшипник артикул 324533. Русского аналога данному подшипнику нет, но выпускаются подшипники китайского производства, хорошие по качеству.

https://www.youtube.com/watch?v=83fvIhli_8E

Для смены подшипника качения нужно извлечь промежный вал из внутреннего корпуса перфоратора.

Демонтаж опьяненного подшипника делается вместе с муфтой сцепления. Разрушенный опьяненный подшипник поз.53 восстановлению не подлежит, однако муфту сцепления поз.52 при малозначительном износе шлицов зацепления вернуть конечно.

Ремонт или смена гильзы поршня

Пропадание удара может проявиться при разрушении гильзы поршня поз.39. У гильзы поршня быть отвалиться ушки крепления поршневого пальца поз.42. У гильзы поршня разрушается юбочка, узкая часть поршня. Бывают случаи, что в гильзе закусывает боек ударного механизма поз.37.

При разрушении частей гильзы поршня делается его полная смена. Отремонтировать гильзу поршня почти невозможно.

Ремонт бойков ударного механизма

В стволе ударного механизма употребляется два вида бойков. Боек поз.37 гильзы цилиндра ударного механизма и боек ствола поз.29.

На бойке поз.37 устанавливается резиновое кольцо поз. 38, а на боек поз.29 устанавливается резиновое кольцо поз.30. и резиновый сальник поз.32.

Уже сегодня, на боек поз.29 устанавливается держатель ударного механизма поз.31, с 2-ух сторон которого ставятся уплотнительные кольца поз.30, 32. Потом на боек устанавливается держатель демпфера поз.35, который фиксируется стопорным кольцом поз.36. Поз.34 – это резиновый уплотнительный сальник.

Основная поломка бойков заключается в их износе, износе уплотнительных колец в течении ударных нагрузок. Боек может согнуться, расплющиться.

Поломки по типу устраняются сменой деталей ударного механизма и неотклонимой сменой всех резиновых уплотнительных колец.

Чтоб приобрести новые запчасти, важно помнить артикулы заказываемых деталей, которые указаны на приведенных фото.

Смена ствола на перфораторе Hitachi DH24PC3

Смена ствола на перфораторе Hitachi DH24PC3.Сменять ствол на перфораторе Hitachi DH24PC3 по причине выработки .

Ремонт перфоратора Hitachi DH24PB3 слабенький удар

В данном ремонте перфоратора Hitachi DH24PB3,по подготовительной жалобе клиента,на слабенький удар,была .

Ремонт муфты сцепления промежного вала

Во время работы перфоратором работая в режиме «Удар» не пытайтесь надавливать очень на инструмент.

К пропаданию ударного импульса приводит проскальзывание муфты сцепления поз 51 на промежном валу поз.52.

У муфты сцепления при напряженной работе зализываются зубья. Это происходит при завышенном давлении на рабочий инструмент в свое время выполнения работ по другому ослаблении силы давления пружины поз.50 на муфту сцепления.

https://www.youtube.com/watch?v=KmG8ighGXh8

Вернуть профиль зуба конечно при наличии надфиля. Если зуб зализан слабо, то круглым надфилем профиль зуба исправляется восстановлением его углов на муфте сцепления на валу промежном поз.52. Иначе при сильном износе следует сменять.

Смена резиновых уплотнительных колец

В цепи механизма обеспечения ударного импульса употребляется несколько уплотнительных колец.

Пропадание ударного импульса на рабочем органе происходит на основании истирания уплотнительных колец. Неисправность проявляется равномерно, на протяжении изнашивания уплотнителей.

Неисправности, когда перфоратор долбит, но не сверлит

Долбление перфоратора Hitachi DH24PC3 происходит по причине передачи возвратно-поступательного движения от промежного вала через подшипник качения на цилиндр, перемещающийся в стволе ударного механизма. В цилиндре перфоратора устанавливается два бойка. Вот перемещение бойка и производит передачу ударного импульса на стол, в быстрозажимном патроне которого, вставлен рабочий инструмент, к примеру, бур.

Процесс сверления в перфораторах Hitachi DH24 обеспечивается по причине передачи вращательного момента от ротора, через промежный вал к стволу ударного механизма. В основании ствола закреплен быстрозажимной патрон, в который и устанавливается рабочий инструмент.

Косозубая шестерня ротора поз.62 передает вращательный момент на косозубую шестерню большего поперечника поз.54, закрепленную на промежном валу поз.51. Крутящийся промежный вал передает собственной малой прямозубой шестерней вращательный момент на огромную прямозубую шестерню поз.25, закрепленную на стволе ударного механизма.

Сверление в перфораторе Hitachi DH24 происходит по причине вращения быстрозажимного патрона, в каком закреплено сверло как еще его называют бур.

https://www.youtube.com/watch?v=i_rMEYQB8og

К неисправностям такового рода приводит:

    — проворачивание шестерни поз.49 на промежном валу поз.52;
    — проворачивание шестерни поз.25 на валу ствола поз.24.

Осмотр шестерни на промежном валу

Шестерня поз.49 может проворачиваться на промежном валу поз.52 в силу ослабления силы прижима пружины поз.50 и неверной работы переключателя режимов поз.48.

Данная неисправность Перфоратора Хитачи устраняется восстановлением шлицов на шестерне 5 и валу.

Вернуть шлицы при малозначительном износе есть вариант с помощью исправления формы зуба шлица. Для этой цели нужно с помощью круглого надфиля, зажатого в патрон дрели, поправить контуры зуба.

Вернуть работу переключателя режимов 4 есть вариант только работоспособной версии его сменой.

Неисправности электронной части

При возникновении дефектов в электронной части перфоратора инструмент перестает работать стопроцентно.

Неисправности, когда перфоратор не сверлит и даже не долбит

К причинам, по которым перфоратор перестает работать, относятся:

  • разрушение зубьев малой косозубой шестерни ротора;
  • поломка ротора;
  • куцее замыкание по другому обрыв в цепях статора;
  • обрыв или куцее замыкание в цепях управления.

Осмотр электронной части управления

Из дефектов в цепях управления в большинстве случаев появляются в обрыве провода питания в месте входа в инструмент и поломка кнопки пуска.

В инструменте употребляется комбинированный выключатель, позволяющий запускать перфоратор и регулировать частоту оборотов. В перфораторе применяется выключатель кнопочный 220 В (OLD 331454/324536).

Угольные щетки поз.74, 77 фиксируются в особых держателях поз.75. Предпосылкой недлинного замыкания цепей управления вам больше понравятся дроссель поз.69 и диодный контакт поз.72. Принципиально смотреть за размером щетки и впору их сменять.

По тексту статьи приведены главные виды дефектов в перфораторах Hitachi DH24PC3. Если вы сталкивались с принципами дефектами или понимаете как их поправить, напишите нам.

Смена ствола на перфораторе Hitachi DH24PC3

: Смена ствола на перфораторе HitachiDH24PC3

Перфоратор трещит и даже не крутит как поправить?

: Перфоратор трещит и даже не крутит как поправить?

Ремонт перфоратора Hitachi DH 24PC3 смена ствола

: Ремонт перфоратора Hitachi DH 24PC3 смена ствола

Видео:Ремонт перфоратора HITACHI DH24PC3 замена стволаСкачать

Ремонт перфоратора HITACHI DH24PC3 замена ствола

Ремонт перфоратора Hitachi dh24pc3 своими руками

Ремонт Перфоратора Хитачи Dh24pc3 Своими Руками Видео

Разборка перфоратора Hitachi DH24PC3 требуется в случае, когда вы хотите отремонтировать инструмент своими руками.

Но для этого вам понадобится не только подробная схема перфоратора Хитачи, но и инструкция по его разборке, смазке и сборке.

Разборка перфоратора Hitachi не требует особой квалификации от пользователя, если он строго следует рекомендациям предлагаемой инструкции по разборке.

Особенности перфоратора Хитачи

Трехрежимный перфоратор Hitschi DH24PC3 выпускается японскими производителями. Мощность данного перфоратора равна 800 Вт.У перфоратора предусмотрена плавная регулировка оборотов 0…1150 об/мин при регулируемой частоте ударов 0…4600 об/мин.Сила удара равна 3,2 Дж.Вес перфоратора равен 2,4 Кг.Перфоратор Хитачи DH24PC3 комплектуется быстрозажимным патроном типа SDS-plus.

Перфораторы Хитачи предназначены для сверления отверстий диаметром до 24 мм в бетоне в режиме сверления и удара.В режиме долбления перфоратор помогает удалять кафельную плитку, штробить углубления для прокладки кабельных, трубчатых коммуникаций.В режиме сверления перфоратор позволяет сверлить в дереве отверстия до 32 мм, вкручивать шурупы с использованием дополнительных насадок.

В перфораторе предусмотрена переустановка передней ручки под любым углом, что создает дополнительные удобства в труднодоступных местах.

Порядок разборки перфоратора Hitachi

Чтобы произвести ремонт перфоратора Hitachi DH24PC3, надо выполнить такую технологическую операцию, как разборка инструмента.

https://www.youtube.com/watch?v=lRGDreajFYQ

Приступая к разборке, подготовьте рабочее место, подберите инструменты, сопутствующие материалы, документацию.В качестве рабочего места подойдет ровная поверхность, застеленная чистой бумагой или материалом.

Место должно равномерно и достаточно освещаться.Из инструментов подготовьте плоскогубцы, отвертки, пассатижи, шуруповерт, тиски.

В качестве документации вам понадобится схема разборки, схема смазки и прилагаемая инструкция.

Схема перфоратора Hitachi DH24PC3

Разборка перфоратора Hitachi DH24PC3 начинается с демонтажа быстрозажимного патрона.

Разборка быстрозажимного патрона типа SDS-plus

Чтобы разобрать перфоратор, надо снять быстрозажимной патрон:

    • При помощи отвертки снимите защитный резиновый пыльник поз.1;
    • Стяните стопорное кольцо поз.2;
    • Аккуратно снимите кожух поз.3;
    • Надавите на стальное кольцо поз.4 и направляющую шайбу поз.5, достаньте фиксирующий шарик поз.21;
    • Снимите стальное кольцо, направляющую шайбу, коническую пружину поз.6;
    • Осталось достать шайбу поз.7 и стопорное кольцо поз.8.

Быстрозажимной патрон разобран.

Схема быстрозажимного патрона SDS-plus

Разборка трехпозиционного переключателя режимов

Переходите к демонтажу переключателя режимов поз.20А.
Предварительно установите переключатель режимов в положение «Удар». Нажав на кнопку поз.17, поверните переключатель против часовой стрелке на угол 15º и извлеките его из зацепления.

разборки перфоратора Hitachi DH24PС3

: Сломался перфоратор HITACHI DH 24PB3 (часть 1)

На следующем этапе разборки на корпусе перфоратора Hitachi DH24PС3 надо снять шильдик-надпись. Он находится на левой стороне корпуса, если смотреть со стороны рукоятки.
Он снимается при помощи отвертки методом поддевания.

Снятие шильдика-надписи

Разборка корпуса

Переходите к разборке корпуса.
Установите вертикально корпус перфоратора, оперев его на ручку. При помощи шуруповерта или отвертки выкрутите 4 винта поз.9.

Чтобы снять крышку механического блока, надо нажать на рычажок в отверстии снятого переключателя режимов и потянуть крышку вверх.
В крышке механического блока установлен алюминиевый промежуточный корпус, в котором и запрессован ствол ударного механизма.

Корпус механического блока состоит из двух частей: внутреннего алюминиевого и пластикового наружного.

Отделение крышки блока ствола от корпуса статора

Разборка механического блока

Для разборки механического блока необходимо выполнить несколько отдельных операций.
На первом этапе производится демонтаж промежуточного вала, затем извлекается ствол ударного механизма и демонтируются его отдельные узлы.

Разборка промежуточного вала

Промежуточный вал поз.47 вставлен во внутренний корпус поз.39. Для его демонтажа достаточно вытащить вал из внутреннего корпуса.

Промежуточный вал с переключателем режимов

На промежуточном валу собрано несколько деталей, самые важные из которых это пьяный подшипник и переключатель режимов.
Принцип работы перфоратора простой. Вращательный момент передается от косозубой шестерни редуктора (не показан) к косозубой шестерне поз.1, закрепленной на промежуточном валу.

Узел передачи вращательного и возвратно-поступательного момента

Дальше вращательный момент передается через малую прямозубую шестерню промежуточного вала на большую прямозубую шестерню, установленную на валу ствола ударного механизма. Одновременно при помощи пьяного подшипника поз.

2 возвратно-поступательный импульс передается на поршень ударного механизма. Переключатель режимов поз.4 при помощи муфты поз.3 включает или выключает передачу ударного импульса или вращательное движение.

Для разборки промежуточного вала надо последовательно снять косозубую шестерню, подшипник качения с муфтой, переключатель режимов.

Демонтаж ствола ударного механизма

Вал ствола ударного механизма запрессован в пластиковой крышке механического блока. Чтобы достать вал ствола поз.24, надо снять стопорное кольцо поз.8 снаружи крышки механического блока.

Когда стопорное кольцо будет снято, можно приступать к выпрессовке ствола ударного механизма при помощи пресса или приспособления.

https://www.youtube.com/watch?v=MUAuI_Luw9w

Не желательно доставать ствол ударным способом, дабы не повредить пластмассовый корпус перфоратора.

Если нет пресса, то подойдут большие слесарные тиски. Но к ним надо сделать простое приспособление из твердого материала, например, дерева.

Приспособление для выпрессовки ствола перфоратора Hitachi DH24PC3

Новый ствол к перфоратору Hitachi DH24PC3 продается в собранном виде. Хотя можно купить и просто ствол, но китайского производства.

Новый ствол в сборе

Разборка деталей ударного механизма

Для создания ударного импульса в ствол ударного механизма вставляется гильза поршня перфоратора поз.39, в который, в свою очередь, вставлен боек поз.29 и боек ударно механизма поз.37.
В хвостовой части гильзы поршня закреплен поршневой палец, в отверстие которого вставлен шатун подшипника качения поз.53, называемого в народе «пьяный подшипник».

Схема ствола перфоратора Хитачи

Помните! При ремонте все резиновые комплектующие заменяются в обязательном порядке.

Какие типы подшипников применены в перфораторе Hitachi DH24PC3 и их российские аналоги

В перфораторе Hitachi DH24PC3 применены следующие подшипники японского производства:

    • Поз.15 подшипник 37 мм, артикул 6904DD, габариты 20x37x9, российский аналог 1000904;
    • Поз.56 подшипник 19 мм, артикул 626VVM, габариты 6x19x6, российский аналог 26;
    • Поз.60 подшипник 22 мм, артикул 608DDM, габариты 8x22x7, российский аналог 80018;
    • Поз.66 подшипник 22 мм, артикул 608VVM, габариты 8x22x7, российский аналог 60018;

Теперь можно переходить к разборке электрической части перфоратора Hitachi DH24PC3.

Разборка электрической части перфоратора Hitachi

Разборку электрической части перфоратора начинают с демонтажа угольных щеток.
Чтобы достать угольные электрощетки, надо раскрыть ручку перфоратора, выкрутив винты крышки при помощи шуруповерта или отвертки.

Извлечения угольных щеток

Поддев отверткой защелки, освободите угольные щетки поз.69, 72 при помощи пассатижей.

Как отсоединить ротор от механического блока

Взяв в правую руку механическую часть, а в левую корпус статора, потяните их в разные стороны, покачивая. Ротор поз.62 выйдет из корпуса статора.
Теперь возьмите в левую руку сам ротор и аккуратно вытащите его из зацепления с механической частью перфоратора. Ротор держится в механической части перфоратора за счет трения в косозубых шестеренках.

Ротор перфоратора Hitachi DH24PC3

Разборка статора

Чтобы снять статор поз.65, надо вынуть пластиковую защиту поз.63 и открутить винты поз.64, держащие статор в корпусе. Не забудьте отсоединить провода статора от выключателя.

Для извлечения статора из корпуса возьмите в левую руку корпус статора, а в правую руку деревянный молоток или брусок и постучите по торцу корпуса. При каждом постукивании статор медленно будет выходить из корпуса.

Читайте, как проверить исправность статора и ротора.

Разборка цепей управления

Чтобы снять выключатель с регулятором оборотов, надо просто вынуть его из корпуса ручки перфоратора Hitachi DH24PC3.
В перфораторе используется выключатель кнопочный поз.70В на 220 В, типа OLD331454/324536. Угольные щетки поз.74 держатся в специальных щеткодержателях поз.75.

Схема цепи управления перфоратора Hitachi DH24PC3

Видео:Ремонт перфоратора ХИТАЧИСкачать

Ремонт перфоратора ХИТАЧИ

Инструкция по разборке пистолета Hitachi DH24PC3

Ремонт Перфоратора Хитачи Dh24pc3 Своими Руками Видео

Разборка перфоратора Hitachi DH24PC3 необходима в том случае, если вы хотите отремонтировать инструмент своими руками.

Но для этого вам понадобится не только подробная схема перфоратора Hitachi, но и инструкция по его разборке, смазке и сборке.

Разборка перфоратора Hitachi не требует специальных навыков от пользователя, если он строго следует рекомендациям, предложенным для инструкций по разборке.

Особенности перфоратора Hitachi

Трехрежимный перфоратор Hitschi DH24PC3 производства японских производителей. Мощность пистолета составляет 800 Вт. На Punch обеспечивает бесступенчатую регулировку скорости 0. 1150 об / мин на контролируемой частоте 0. 4600 ударов / мин Ударная сила составляет 3,2 Дж. Вес перфоратора 2,4 кг.

Перфоратор Hitachi DH24PC3 оснащен патроном без ключа типа SDS-plus. Hitachi Hammers предназначены для сверления отверстий до 24 мм в бетоне в режиме отверстия и удара. Режим отбойного молотка помогает удалить плитку, канавки Штробе для прокладки кабеля, трубную связь.

Режим ударного сверления позволяет сверлить отверстия в дереве до 32 мм, закручивать шурупы с помощью дополнительных насадок.

https://www.youtube.com/watch?v=WHMt1m_S7XI

Для перфорации предусмотрена переустановка передней ручки под любым углом, что создает дополнительное удобство в труднодоступных местах.

Процедура разборки пистолета Hitachi

Чтобы отремонтировать перфоратор Hitachi DH24PC3, необходимо выполнить технологическую операцию, как инструмент для разборки.

Начало разборки, подготовка рабочего места, подбор инструментов, сопутствующих материалов, документации. Гладкая поверхность подходит в качестве рабочего места, уложенной бумаги или сетчатого материала.

Место должно быть освещено равномерно и адекватно. Из инструментов готовят плоскогубцы, отвертки, пассатижи, аккумуляторы, тиски.

В качестве документации вам понадобится разобрать схему, схему смазки и прилагаемое руководство.

Схема перфоратора Hitachi DH24PC3

Разборка перфоратора Hitachi DH24PC3 начинается с демонтажа патрона без ключа.

Разборка патрона без ключа типа SDS-plus

Чтобы разобрать перфоратор, необходимо снять патрон без ключа:

    с помощью отвертки снять защитный резиновый сильфон поз.1;
    Вытащите стопорное кольцо поз.2;
    осторожно снять крышку поз.

    3;

    Нажмите на стальное кольцо в положении 4 и направляющую шайбу поз.5, снимите фиксирующий шарик поз.21;
    Снять стальное кольцо, направляющую шайбу, коническую пружину поз.

    6;

    Остается получить позицию 7 шайбу и стопорное кольцо 8 запускается.

Бесключевой патрон разобрали.

Схема бесключевого патрона SDS-plus

Разборка ствола ударного механизма

Шток ударного вала вдавливается в пластиковую крышку механического блока. Для того, чтобы получить ствол дерева poz.24, необходимо удалить стопорное кольцо 8 запускаются снаружи механической крышки блока.

Когда стопорное кольцо будет удалено, вы можете начать воздействовать на механизм прессования из ствола с помощью пресса или устройств.

Не желательно получать ствол перкуссии, чтобы не повредить пластиковый корпус перфоратора.

Если носитель отсутствует, установите большой настольный винт. Но они должны сделать простую адаптацию из твердого материала, например, дерева.

Устройство для вытаскивания ствола пистолета Hitachi DH24PC3

Новый ствол для удара Hitachi DH24PC3 продается в собранном виде. Хотя можно купить бочку, но китайского производства.

Новый ствол в сборе

Разборка частей молотка

Для создания ударного импульса в стволе молотка поршень вставляется в гильзу пуансона поз.39, в которую, в свою очередь, поз.29 вставлен ударник и ударный механизм ударника поз.37.
В хвостовой части гильзы поршня закреплен поршневой палец, который вставляется в открывающийся шток подшипника качения поз.53, широко известный как «пьяный подшипник».

Схема ствола перфоратора Hitachi

Помните! При ремонте все резиновые детали заменяются в обязательном порядке.

Какие типы подшипников используются в перфораторе Hitachi DH24PC3 и их российских аналогах

На перфоратор Hitachi DH24PC3 применены следующие подшипники японского производства:

    поз.15 подшипник 37 мм, артикул 6904ДД, размер 20х37х9, российский аналог 1000904;
    поз.56 подшипник 19 мм, поз. 626ВВМ, размеры 6х19х6, российский аналог 26;
    Поз.60 с подшипником 22 мм, поз. 608ДДМ, размеры 8х22х7, российский аналог 80018;
    поз.66, подшипник 22 мм, поз. 608ВВМ, размеры 8х22х7, российский аналог 60018;

Теперь мы можем приступить к разборке электрического перфоратора Hitachi DH24PC3.

Разборка электрического перфоратора Hitachi

Разборка электрического пуансона начинается с разборки угольных щеток.
Чтобы получить угольный электро, необходимо раскрыть рукоятку пистолета, удалив колпачковые винты с помощью отвертки или отвертки.

Извлечение угольных щеток

Защелкивающая отвертка, свободные угольные щетки поз.69, 72 с помощью плоскогубцев.

Отсоединение ротора от механического блока

Взяв правую руку от механической части, а слева от корпуса статора, потяните их в разные стороны, покачивая. Поз.62 ротора из корпуса статора.
Теперь возьмите левую руку самого ротора и осторожно вытяните его из зацепления с механической частью перфоратора. Ротор удерживается в механической части пуансона фрикционно на косозубых колесах.

https://www.youtube.com/watch?v=IftU57Eqvh8

Роторный перфоратор Hitachi DH24PC3

разборка статора

Чтобы снять статор поз.65, необходимо снять пластиковую крышку и выкрутить винты поз.63 поз.64, удерживающие корпус статора. Не забудьте отсоединить провода от выключателя статора.

Чтобы снять статор с кожуха, возьмите левый корпус статора, а в правый молоток или штангу и постучите по концу корпуса. Каждый раз постучавший статор будет медленно выходить из корпуса.

Прочитайте, как проверить исправность статора и ротора.

ремонт перфоратора Hitachi

Порядок разборки перфораторов Интерскол В последние годы особенной популярностью пользуются перфораторы Интерскол. Они надежны при работе, ординарны в ремонте. Для них просто достать запасные детали.

Перфораторы Интерскол имеют широкий подборка. Инструменты условно разбиты на два сектора: перфораторы, комплектуемые патроном типа SDS-plus, и перфораторы с патроном типа SDS-max.

Ремонт перфоратора Интерскол может выполняться как в сервисных […]

Hitachi G13SR3 (Болгарка 125) Какую болгарку выбрать Малая болгарка Читайте так же Можно Ли Отрезать Плитку Болгаркой… Особенности резки плитки болгаркой: как резать без сколов При проведении самостоятельных работ по ремонту нередко для резки плитки применяется болгарка, вы, она применяется при работе с крепким облицовочным материалом иначе говоря просто по причине отсутствия плиткореза. Но […]

Порядок разборки перфораторов Интерскол В последние годы особенной популярностью пользуются перфораторы Интерскол. Они надежны в работах, ординарны в ремонте. Там просто достать запасные детали.

Перфораторы Интерскол имеют широкий выборка. Инструменты условно разбиты на два сектора: перфораторы, комплектуемые патроном типа SDS-plus, не перфораторы с патроном типа SDS-max.

Ремонт перфоратора Интерскол может выполняться как в сервисных центрах, […]

🎥 Видео

Ремонт перфоратора Hitachi DH 24PC3 замена стволаСкачать

Ремонт перфоратора Hitachi DH 24PC3 замена ствола

простой ремонт перфоратора HitachiСкачать

простой ремонт перфоратора Hitachi

Ремонт перфоратора Hitachi DH24PB3 "слабый удар"Скачать

Ремонт перфоратора Hitachi DH24PB3 "слабый удар"

Перфоратор Hitachi трещит но не крутит.Скачать

Перфоратор Hitachi трещит но не крутит.

DH 24PC3 диагностикаСкачать

DH 24PC3 диагностика

Перфоратор хитачиСкачать

Перфоратор хитачи

Как поставить переключатель режимов на перфораторе Hitachi DH24PC3Скачать

Как поставить переключатель режимов на перфораторе Hitachi DH24PC3

Как починить перфоратор? \ Ремонт перфоратора \ how to repair electric tools \ Обслуживание и ремонтСкачать

Как починить перфоратор? \\ Ремонт перфоратора \\ how to repair electric tools \\ Обслуживание и ремонт

Вылетает бур из перфоратора, ремонт патрона перфоратора! ✔ Не держит патрон перфоратора.Скачать

Вылетает бур из перфоратора, ремонт патрона перфоратора! ✔ Не держит патрон перфоратора.

How to repair disassemble Hitachi DH24pc3 rotary hammer drillСкачать

How to repair disassemble Hitachi DH24pc3 rotary hammer drill

Якорь перфоратор хитачи dh24pc3Скачать

Якорь перфоратор хитачи dh24pc3

Hitachi DH24PC3 нет вращенияСкачать

Hitachi DH24PC3 нет вращения

Перфоратор проворачивается под нагрузкой. Что делать?hitachi dh24pc3👌Скачать

Перфоратор проворачивается под нагрузкой. Что делать?hitachi dh24pc3👌

Замена ствола Hitachi DH 24PC3Скачать

Замена ствола Hitachi DH 24PC3

Обзор перфоратор HITACHI DH24PC3Скачать

Обзор перфоратор  HITACHI DH24PC3
Поделиться или сохранить к себе:
