Самостоятельное изготовление вибратора для укладки бетона

Вибратор Из Перфоратора Своими Руками

Вибратор для укладки бетона относится к специализированному строительному оборудованию, используемому с цель улучшения характеристик заливаемых конструкций. Его применение позволяет выгнать из раствора пузыри воздуха, распределить в нем воду и достичь однородной структуры.

Минимальная стоимость простых заводских моделей – 1700 рублей, у профессиональных агрегатов она достигает 70000, при проведении разовых работ покупать эти устройства не всегда целесообразно.

В ряде случаев проще и дешевле сделать их своими руками с использованием дрели или перфоратора в качестве основного узла.

Принцип работы, особенности технологии

Стандартная схема включает двигатель (чаще всего электрический, но встречаются и бензиновые и пневматические разновидности), передаточный механизм (гибкий или жесткий вал, муфты и крепления) и эксцентрик, зафиксированный внутри колебательной части.

Принцип действия основан на выгонке легких пузырьков воздуха из смесей при погружении в них насадки глубинного вибратора или передаче частотных воздействий каким-либо иным путем. Такая обработка позволяет увеличить прочность конструкций на 5 % как минимум, сделать поверхности монолитов и стяжек гладкими и непроницаемыми и улучшить структуру будущего бетона.

Достичь таких результатов самому при задействовании обычных железных прутьев крайне сложно, а при ограниченных сроках и вовсе невозможно.

С учетом плотности среды для создания колебаний с достаточно высокой частотой требуется двигатель с мощностью от 1 кВт и выше, в ряде случаев он запитывается от трехфазной сети.

В зависимости от типа конструкции все вибраторы разделяются на погружные (они же глубинные, с гибким передаточным валом длиной от 1 до 7 м), наружные (закрепляемые с внешней стороны опалубки) и вибрационные прессы, применяемые на плоских и горизонтальных поверхностях.

В частном строительстве наиболее востребована первая разновидность, в том числе из-за того, что ее проще всего собрать на основе имеющихся инструментов. Обработку проводят на стадии заливки и выравнивания бетона.

Как сделать вибратор из перфоратора?

Эта схема считается самой простой, выгонка воздуха осуществляется за счет штыкования бетона рабочей частью – чаще всего круглой шайбой диаметром около 5-7 см.

Также потребуется обычный строительный перфоратор с мощностью от 1,5 кВт и выше, отрезок металлической арматуры стандартного диаметра с длиной, достаточной для погружения вибрирующей части в раствор.

С одной стороны она подгоняется под форму хвостовика, с другой – соединяется с кольцом или пластиной (вырезанными из листовой стали болгаркой или готовыми изделиями). Устройство запускается исключительно после жесткой фиксации и проверки всех соединений.

Нужный эффект достигается за счет возникновения высокочастотного возвратно-поступательного движения, запущенный в ударном режиме перфоратор хорошо пробивает слои состава вне зависимости от его плотности и толщины.

Собранный своими руками вибратор для бетонного раствора из перфоратора используется для вертикальных систем (насадка с пластиной погружается в смесь и распределяет колебания внутри опалубки или ограждений) так и для выгонки воздуха из горизонтальных стяжек (кольцо большего размера размещают плашмя). Рекомендуемое время обработки с его помощью составляет 2 мин, после чего его переносят на новый участок, все процессы ведутся в ручном режиме. При необходимости устройство применяется в качестве наружного, рабочую часть при этом прикладывают к опалубочным конструкциям.

Сборка на основе дрели

Существует два варианта достижения нужного результата: соединение инструмента с приобретенными готовыми заводскими насадками или самостоятельное изготовление вибрационной булавы. Технология во втором случае более сложная, для сборки потребуется:

  • 2 подшипника с наружным диаметром до 5 см для организации передачи и фиксации эксцентрика.
  • Кусок толстой трубы из нержавейки сечением от 32 до 50 мм, в полметра длиной. Ее внутренний диаметр должен совпадать с наружным у подшипников. Рекомендуемая минимальная толщина стенок составляет 2 мм.
  • Вал для передачи вибрационных воздействий с диаметром равным внутреннему у подшипников и длиной на 5-10 см больше самого корпуса будущей булавы.
  • Квадратный стержень для приварки к эксцентрику. Длина подбирается так, чтобы надетые на рабочий вал подшипники не выступали из внешней трубы.
  • Любая металлическая крышка-заглушка.
  • Гибкий полимерный шланг, надеваемый поверх основной трубы насадки.
  • Стальной трос и два отрезка велокамеры или тонкого гибкого шланга.

Главной целью является получение булавы со смещенным центром тяжести, именно поэтому к эксцентрику приваривают квадратный стержень. Все детали обычно подбирают под размеры вала и подшипников, при необходимости их подгоняют на токарном станке.

В итоге центральный элемент должен свободно вращаться и передавать колебания куску трубы. С дрелью такая насадка соединяется стальным тросом, для обеспечения нужной фиксации на одном его конце выполняется соответствующая резьба.

Все элементы передачи закрываются гибкими полимерными трубками, механизм должен быть надежно защищен от попадания внутрь бетона, периодически все стыки проверяют на предмет герметизации.

https://www.youtube.com/watch?v=zPscpIK100M

Такой прибор рекомендуется при послойной заливке конструкций, дрель уступает в мощности перфоратору. На отработку одного участка требуется около 20 секунд, расчетная зона воздействия обычно в 6-7 раз больше диаметры вибрационной насадки.

Трубу следует погружать в раствор плавно и вынимать без рывков, после чего инструмент переносят на соседний участок. Уплотнение считается успешным при осадке монолита на несколько см и выступании на его поверхности цементного молочка.

Альтернативные схемы

Помимо дрели и перфоратора для самостоятельной сборки применяются другие строительные и бытовые инструменты с двигателем нужной мощности. Их можно сделать:

  • Соединив болгарку с валом-эксцентриком, длина такой насадки обычно небольшая, но достаточная для обработки бетона в процессе заливки его в опалубки.
  • Используя для привода мотор от электрической газонокосилки (триммера). В данном случае реализуется гибкая передача, по аналогии с вибратором на основе дрели. Роль насадки выполняет небольшая булава, собранная из двух труб: у одной внутри закрепляются 2 подшипника, фиксирующие эксцентрик, другая с чуть меньшим диаметром применяется в качестве кожуха для защиты троса.
  • На основе любого ненужного электродвигателя: от насоса, старой стиральной машинки и любых других, способных обеспечить вибрации с частотой от 3000 виб/мин и выше.

При подборе частоты и амплитуды колебаний у самостоятельно собранных глубинных вибраторов стоит ориентироваться на инструкцию к электроприборам, вид и ожидаемую подвижность бетона.

Низкочастотные модели (до 3500 виб/мин) используются при работе с тяжелыми смесями, среднечастотные (3500-10000) считаются универсальными и уплотняют разные марки, высокочастотные (свыше 10000) оптимальны при вибрировании мелкозернистых составов с высокой текучестью. Время обработки напрямую связано с этими же критериями: жидкие растворы не нуждаются в длительном уплотнении, в противном случае они расслаиваются, из тяжелых воздух выгоняется не менее 2 мин.

В каких случаях проще купить, чем сделать?

Существует прямая связь между объемом уплотняемого бетона и требуемой мощностью, при риске перегруза перфораторы и дрель быстро выйдут из строя. Устройства, изготовленные своими руками, чаще всего относятся к погружному типу и плохо подходят для больших площадей и монолитов.

Более того, на таких участках специалисты рекомендуют применять либо прессы, либо 2 вибрационных механизма как минимум, как с целью ведения работ в нужном темпе при отказе или перегреве одного из них, так и для сокращения сроков.

При правильной организации они создают перекрывающие зоны.

На основе стандартных строительных инструментов сложнее собрать площадочный вибратор, чаще всего функционирующий от трехфазной сети и используемый с целью уплотнения большого объема грунтов, бетонных смесей и сыпучих материалов при их хранении и транспортировке. Из-за потребности в высокочастотных направленных колебаниях (чаще всего круговых) их сборка своими силами без наличия асинхронного двигателя невозможна.

Для разовой обработки небольших конструкций более чем достаточно самоделок, для постоянного и профессионального пользования требуется заводская модель. Специально покупать дрель или перфоратор нецелесообразно.

Видео:вибратор из шуруповерта СВАЙНО-РОСТВЕРКОВЫЙ ФУНДАМЕНТСкачать

вибратор из шуруповерта СВАЙНО-РОСТВЕРКОВЫЙ ФУНДАМЕНТ

Как сделать самодельный глубинный вибратор для бетона своими руками: из дрели, перфоратора

Вибратор Из Перфоратора Своими Руками

Необходимость сделать строительный вибратор для бетона своими руками может понадобиться в самых разных ситуациях.

Вибратор представляет собой специализированное строительное оборудование, которое используется для улучшения свойств заливаемых из бетона конструкций.

Благодаря вибратору из свежезалитого раствора можно удалить воздушные пузыри, распределив влагу равномерно и добившись однородной структуры, прочности монолита.

Сегодня рынок предлагает большой выбор вибраторов, но цены на них достаточно большие. Поэтому в случае проведения разовых работ или просто отсутствия желания тратиться на устройство можно сконструировать глубинный вибратор для бетона своими руками.

https://www.youtube.com/watch?v=IH6ncEz3P6M

Обычно оборудование делают на базе перфоратора или дрели, добавляя определенные конструкционные узлы и дорабатывая некоторые механизмы.

Конструкция вибратора: варианты исполнения основных узлов

Вибраторы для бетона существуют разные. По способу взаимодействия с бетоном устройство может быть погружным (глубинным) либо поверхностным. Сделать самостоятельно можно прибор обоих типов.

Независимо от того, каков принцип работы вибратора для бетона, конструкция включает такие основные элементы: привод как основной механизм всей системы (запускающий в действие остальные детали), вал и дебаланс, который создает вибрацию.

Основные требования к двигателю: минимальная скорость 3000 оборотов в минуту и более, возможность подключения устройства к стационарной электрической сети с 220 V. Чем мощнее двигатель, тем более эффективным будет проведение работ и менее вероятным перегруз.

В качестве виброустройства используют специальную вибронасадку, которая состоит из стальной ударной части, гильзы, муфты из резины. Сделать такую дома самостоятельно будет трудно, поэтому обычно обходятся без этой детали.

Вибраторы глубинные оснащают гибким валом, передающим движение привода к наконечнику. В толщу бетонного монолита опускается вибрирующая насадка и по всему раствору распространяет колебания. Обычно гибкий вал делают из стальных трубок, подшипников, нержавеющих стержней.

Изготовление вибратора из дрели своими руками

Чтобы сделать устройство самостоятельно, нужно отыскать дома старую дрель или перфоратор, а потом основное его вращательное движение превратить в колебательное. Необходимыми материалами, инструментами и знаниями стоит запастись заранее.

Выбор материала для сборки вибратора

Чтобы сделать вибратор для бетона своими руками из перфоратора, достаточно найти инструмент мощностью минимум 1 кВт. Понадобятся прочный наконечник из нержавеющей стали и насадки с эксцентриком, а также еще некоторые детали.

Что нужно для сборки вибратора:

  • Металлический стержень сечением 15 миллиметров
  • Трубка из нержавеющей стали сечением 40 миллиметров и длиной 55 сантиметров
  • Втулка и два качественных подшипника
  • Кусок стержня из металла прямоугольной формы
  • Гнущийся армированный шланг, выполненный со слоем гидроизоляции (либо прочная трубка из резины)
  • Внутренний стержень для трубки – вполне подойдет тросик от спидометра

Инструменты и материалы

Чтобы самому сделать вибратор для бетона, понадобится такой инструмент: ножовка, электрическая либо газосварка, сверла по металлу, стержень прямоугольного сечения.

Последовательность сборки

Всю конструкцию собирают в определенном порядке. Сначала нужно найти нержавеющую стальную трубку диаметром 3-4 сантиметра и длиной до 60 сантиметров. Чтобы сделать внутренний стержень, берут металлический прут сечением 12-15 миллиметров, который будет двигать всю систему в сторону и создавать вибрационные колебания.

После того, как подготовлены металлическая трубка и центральная деталь, их нужно совместить: на одном конце прута сверлят отверстие, благодаря которому будет прикреплен к устройству привод.

Чтобы сердечник ходил без трения, берут несколько хороших подшипников, в средине их располагают круглую часть конца прута.

Потом его продевают внутрь трубки, а подшипники забивают до упора с обеих сторон.

Ко второму концу гибкого стержня крепят втулку, которая призвана плотно закрыть вращательный элемент прибора.

Этапы изготовления

До того, как сделать вибратор для бетона своими руками из дрели, необходимо тщательно изучить каждый из этапов процесса. Вибрирующую насадку на дрель сделать не так уж и сложно.

Последовательность действий:

  • Разрезание болгаркой стального стержня круглого диаметра на две одинаковые части.
  • Приваривание отрезков к пруту прямоугольного сечения по обеим сторонам.
  • Установка подшипников на дебаланс с обеих сторон.
  • Помещение конструкции в стальную трубку.
  • Обрезка круглого прута с одной из сторон точно вровень с трубой.
  • Вырезка крышки для рабочего торца наконечника из листа металла, приваривание ее.
  • Просверливание в конце, который выходит из наконечника, двух отверстий для состыковки с валом: одно должно быть вдоль оси вращения, точно по центру, диаметром и глубиной в 1.5 сантиметра, второе – делают перпендикулярно первому диаметром в 4 миллиметра и через 7 миллиметров от края.
  • В меньшем отверстии нужно сделать резьбу для зажимного винта.
  • Трос (стержень) помещают в резиновую трубу, предварительно смазав, по сторонам оставляют запас до 5 сантиметров.
  • Соединение вибронаконечника и вала.
  • Одевание шланга на вибробулаву, фиксация хомутом.
  • Обрезка второго конца вала до необходимой длины, закрепление в патроне дрели таким образом, чтобы мог вращаться лишь трос, а шланг оставался неподвижным.
  • Защита пластиковым кожухом вибронаконечника.
  • Подключение электродрели к сети, проверка работоспособности вибратора.

Глубинный вибратор: описание, сфера применения, устройство

До того, как самому сделать вибратор для бетона, необходимо разобраться с особенностями конструкции, назначением, правилами применения инструмента.

Описание устройства

Вибратор нужен для проработки бетонного раствора после заливки с целью удаления из толщи монолита пузырьков воздуха, которые негативно сказываются на прочности и долговечности готовой конструкции.

В процессе заливки избежать появления воздушных полостей в толще очень трудно, но до застывания бетона нужно обязательно от них избавиться. И выполнить это можно сделанным самостоятельно устройством.

По конструкции вибраторы бывают:

  • Вибропрессы наружные – устанавливаются на опалубке железобетонных конструкций вертикально.
  • Вибропрессы – используются для создания межкомнатных перекрытий и полов.
  • Глубинные – используются в частном строительстве методом погружения в толщу только что залитого бетона.

Обычно мастера выполняют именно погружной вибратор для бетона своими руками, так как делать прессы нецелесообразно.

Область применения глубинного вибратора

Инструмент используется в самых разных сферах ремонтно-строительных работ – в процессе возведения, литья разных бетонных, железобетонных конструкций. Актуален при заливке столбчатого, ленточного, винтового, свайного, плитного, мелкозаглубленного типов фундамента, при сооружении перекрытий, монолитных колонн и т.д.

Конструкция устройства

Любой вибратор бетонный (своими руками сделанный или приобретенный) состоит из трех основных частей: привода (благодаря которому работает виброустройство), гибкого вала с резиновой прокладкой и наконечника, выступающего в роли вибрационной булавы.

https://www.youtube.com/watch?v=g3B3MVdNpcU

Основные характеристики вибратора:

  • Мощность двигателя должна составлять минимум 1кВт.
  • Глубина вала – 1-7 метров.
  • Обязательно наличие всех защитных резиновых элементов.
  • Виброчасть инструмента может быть суженной книзу или цилиндрической, что зависит от густоты раствора.
  • Количество насадок может быть разным.
  • Вал должен быть защищен водонепроницаемой пленкой из специального полимерного материала.
  • Количество оборотов в минуту – 10000-20000.

Создание вибратора из перфоратора

Такой вариант наиболее простой – в данном случае воздух выгоняют в процессе штыкования залитого бетона круглой шайбой сечением 5-7 сантиметров, прикрученной к перфоратору. Для создания инструмента понадобятся: перфоратор мощностью 1.5 и более, кусок металлической арматуры сечения и длины, достаточных для погружения насадки в раствор.

С одной стороны отрезок арматуры подгоняют под форму хвостовика, а с другой крепят к пластине или кольцу. Включать инструмент можно лишь после надежной фиксации деталей и проверки узлов. Требуемый эффект достигается посредством появления возвратно-поступательного движения высокой частоты. Перфоратор, включенный в ударном режиме, качественно пробивает слои бетона любой толщины и плотности.

Обычно обрабатывают один участок около 2 минут, потом переносят вибратор на следующие зоны. Если нужно, устройство может применяться как наружный вибратор, для чего его рабочую часть нужно приложить к опалубке.

Создание вибратора для бетона своими руками – несложная и выполнимая задача. При условии соблюдения технологии процесса и подбора качественных материалов сделать мощный и эффективный строительный вибратор самостоятельно не составит труда.

Видео:Самодельный вибратор для бетона за 3 копейкиСкачать

Самодельный вибратор для бетона за 3 копейки

Как сделать из перфоратора вибратор для бетона

Вибратор Из Перфоратора Своими Руками

Если планируется заливать фундамент или стену из железобетона, то в таких ситуациях не обойтись без такого важного инструмента, как вибратор. Основным предназначением такого инструмента является удаление воздушных полостей и улучшение свойств раствора.

При помощи вибратора можно сделать смесь однородной, а также удалить из нее воздух и влагу, повысив эффективность проводимых работ. Вибратор относится к категории тех инструментов, которые используются не очень часто.

Чтобы не покупать такой инструмент при проведении разовых строительных работ, можно изготовить вибратор для бетона своими руками из перфоратора. Как это сделать, узнаем подробнее.

Конструкция и принцип работы

Назначением такого инструмента, как вибратор, является изменение консистенции бетонной массы на более плотную, что необходимо для повышения прочности. Принцип функционирования устройства основывается на том, что инструмент создает высокочастотные импульсы, в результате чего консистенция бетонной массы просачивается между мельчайшими частичками.

Строительный вибратор позволяет разрешать такие задачи:

  1. Осуществляется процесс удаления влаги и воздуха из смеси.
  2. Повышение прочности бетона за счет заполнения пустот бетонной массой.
  3. Увеличение степени текучести и однородности массы.
  4. Ускорение процесса затвердевания за счет удаления влаги.
  5. Повышение долговечности бетонной конструкции.
  6. Равномерное заполнение формы.

Конструкция вибратора основывается на таких элементах, как вал с мотором, вибронаконечник, а также специальный механизм для создания импульсов. Функционирование устройства основывается на том, что одним концом стержень помещается непосредственно в бетонную массу, которая уже была залита в форму.

При погруженной насадке запускается электродвигатель, который вырабатывает импульсы. Эти импульсы передаются в наконечник, в результате чего происходят колебания бетонной массы, и она заполняет все полости и пустоты.

Наконечник можно погружать на различную глубину залитой бетонной массы, что является одним из существенных преимуществ.

Область применения устройства

Строительные или их еще называют глубинными вибраторами, применяются преимущественно в строительстве. Основная работа, которую невозможно выполнить без рассматриваемого приспособления – это заливка фундамента.

Если слой фундамента относительно небольшой, то можно обойтись без специальных приспособлений, но если же нужно сделать основу максимально качественно и надежной, то обязательно потребуется использование вибратора для бетона.

https://www.youtube.com/watch?v=bF6E73arMzg

Глубинные вибраторы позволяют растворять большой объем раствора, повышая его текучесть, и заполняя тем самым форму более качественно. Конструкция фундамента или стены из бетона, залитой с применением инструмента, получается боле крепкой и долговечной, нежели сооружения без применения этого специального агрегата.

Важно знать! Если осуществляется заливка фундамента большой глубины без применения вибратора, то такие работы следует выполнять поэтапно, на что потребуется немалое количество времени.

Кроме строительства, рассматриваемые агрегаты применяются в следующих сферах и отраслях:

  • энергетика;
  • промышленность;
  • машиностроение;
  • дорожное строительство;
  • сельское хозяйство.

При помощи данного инструмента осуществляется уплотнение не только бетонных смесей, но и сыпучих материалов.

Его применение в большинстве сфер и отраслей позволяет существенным образом повысить эффективность механизированных работ.

Сделать вибратор для бетона можно самостоятельно, если в хозяйстве имеется перфоратор или дрель. Как сделать такое приспособление, облегчив себе жизнь, рассмотрим подробнее.

Вибратор своими руками из перфоратора

Чтобы сделать вибратор для бетона из перфоратора, потребуется воспользоваться пикой или же взять шкворню из стали. Важно условие при сооружении такого устройства, как вибратор из перфоратора заключается в применении арматурных стержней необходимой длины. Это необходимо для того, чтобы знать, что изделие с эффективностью способно пробить толщу бетона.

Важно знать! Оптимальный вариант изготовления вибратора – это использование стальной трубки, которую необходимо приварить к старому хвостовику бура или другой насадке от перфоратора.

Если необходимо осуществлять вибрирование бетонных смесей, которые залиты в горизонтальном виде, например, опалубки, то инструмент необходимо устанавливать таким образом, чтобы насадка образовывала угол с горизонтом.

Чтобы создать такой небольшой уклон или угол, прибегают к применению стальной шайбы соответствующего диаметра, устанавливаемой на деревянную опалубку. В получившуюся конструкцию устанавливается насадка перфоратора, после чего инструмент запускается на несколько минут.

Процедура повторяется в различных частях бетонного основания по нескольку раз.

Для обеспечения эффективной работы, необходимо применять перфоратор мощностью минимум 1,5 кВт.

Рекомендации по применению

Если возникает необходимость сооружения бетонных конструкций в разовом виде, то приобретать вибратор заводского производства не имеет смысла. Можно обойтись и без него, изготовив из перфоратора самодельный инструмент.

Прибегая к применению самодельного вибратора, следует обязательно учитывать, что такое оборудование не может заменить полноценный инструмент. Работы следует проводить с соблюдением техники безопасности.

Если все же эффективность самодельного вибратора не будет удовлетворять требованиям, что зависит от технологических задач, то можно приобрести за 3000-4000 рублей китайский инструмент, который функционирует ничуть не хуже, чем качественные модели. Это можно увидеть на примере видео:

Подводя итог, следует отметить, что рассматриваемый инструмент играет важную роль при выполнении различных работ по заливке бетона. Эффективность данного инструмента является попросту бесценной, так как до изобретения устройства приходилось пользоваться стальной проволокой.

Видео:вібратор для бетону з перфоратораСкачать

вібратор для бетону з перфоратора

Простой вибратор для уплотнения бетона на перфоратор и дрель

Вибратор Из Перфоратора Своими Руками

Часто в домашнем хозяйстве появляется потребность залить бетонную или железобетонную конструкцию. Для этого понадобится соорудить опалубку, в которую и будет заливаться жидкая бетонная смесь. Чтобы соорудить железобетонную конструкцию, используется не только раствор из смеси цемента и песка, но еще и металл с щебнем.

Чтобы жидкий раствор плотно заполнил все пространство опалубки, понадобится специализированный инструмент — вибратор. Приобретать полноценный инструмент не выгодно, так как стоит он дорого, поэтому возникает потребность сделать вибратор своими руками перфоратор или дрель.

Как это сделать, и что для этого понадобится, рассмотрим подробно.

Устройство и как работает прибор

При сооружении бетонной конструкции немаловажно соблюдать технологию, иначе изготовленная конструкция будет не прочной, и прослужит не долго.

Однако такая конструкция для того и сооружается, чтобы обеспечивать высокую прочность сооружения, а также продолжительный срок службы. Чтобы достичь этой прочности, во время заливания жидкой бетонной смеси требуется удалять пузырьки воздуха, а также уплотнять бетон.

Раньше для этого применялись длинные палки, которые вставлялись вглубь раствора, и вручную вибрировали, создавая колебательные движения.

https://www.youtube.com/watch?v=BNn4KWvhTVY

Способ удаления воздуха из бетонной смеси при помощи длинной палки уже давно не актуален, так как для этого были изготовлены специальные устройства — вибраторы.

Это инструмент, создаваемый колебательные движения высокой частоты. Они способствуют нарушению связи между мелкими частицами бетона, осуществляя их уплотнение.

Вибратор для удаления бетона обладает целым рядом преимуществ, так как позволяет одновременно выполнять следующие действия:

  1. Удаление влаги и воздуха из смеси, повышая тем самым прочностные показатели сооружения
  2. Равномерное заполнение смесью опалубки
  3. Ускоряется процесс затвердевания бетонной смеси
  4. Устранение пустот, негативно влияющих на прочностные показатели конечной конструкции
  5. Увеличивается срок службы постройки
  6. Получение однородной бетонной массы, что делает сооружение равномерно прочным
  7. Исключается необходимость заливать бетон послойно

Конструктивно вибратор представляет собой насадку, которая подсоединяется к электроинструменту.

Непосредственное приспособление называется вибрирующим наконечником, который соединяется с электрическим двигателем при помощи специального гибкого шланга.

Насадка имеет простейшую конструкцию, а покупать специализированный инструмент — это дорого. Чтобы не пришлось использовать длинную палку, рекомендуется сделать вибратор своими руками, и подключить его к перфоратору или дрели.

Где применяется вибронаконечник

Для начала следует отметить, что вибраторы бывают двух типов — погружные или глубинные и поверхностные. Погружные применяются исключительно при заливке бетонных стен, столбов и прочих аналогичных конструкций. Поверхностные устройства предназначены для уплотнения жидкого бетона, залитого горизонтально, то есть на пол или потолок.

Перед тем, как сделать вибратор для бетона, используя в качестве приводного инструмента перфоратор или дрель, необходимо разобраться в применении этого простого и полезного инструмента. Прежде всего, насадка используется в сфере строительства, когда заливаются бетонные сооружения. Еще применяется этот специализированный инструмент в таких случаях:

  • Когда надо изготовить монолитные бетонные сооружения
  • При заливке бордюров, бассейнов, стен и полотков
  • При изготовлении сооружений с применением арматуры и жидкого бетона
  • При заливке фундамента

Свое применение рассматриваемые устройства нашли не только в промышленном, но и в домашнем строительстве. Чтобы соорудить фундамент, опалубку, а также залить столбики и прочие подобные сооружения, применяются вибраторы.

Если в промышленности рационально применять специализированный инструмент, то для домашнего хозяйства вовсе не обязательно покупать такие устройства.

Если есть перфоратор или дрель, то к ним можно изготовить соответствующую насадку, воспользовавшись для этого подручными средствами.

Как сделать быстро и просто глубинный вибратор для перфоратора

Сделать вибратор под перфоратор для уплотнения бетонной смеси своими руками не трудно, если грамотно подойти к этому вопросу. Самодельная конструкция ничем не хуже заводского инструмента. Чтобы конструкция получилась высокоэффективной, понадобится подготовить расходные материалы, из которых будет сооружаться насадка.

Почему в качестве приводного инструмента применяется перфоратор? Это идеальный инструмент для изготовления вибратора, так как он имеет мощный электродвигатель с большим моментом. Ударный режим работы способствует созданию вибраций большой частоты.

Эта вибрация выполняет полезную работу, уплотняя бетон. Итак, при изготовлении вибратора для перфоратора не имеется никаких ограничений. Использовать можно самые разные расходные материалы, которые имеются в хозяйстве.

Чтобы сделать устройство своими руками, понадобится знать следующее:

  1. На перфораторе есть функция удара, которая собственно и создает вибрирующие действия насадки
  2. Гибкость насадки является не обязательным свойством. Гибкая конструкция играет роль удлинителя, который способствует передаче высокочастотных возвратно-поступательных движений от источника к приемнику. Изготавливать гибкий удлинитель рационально только в одном случае, когда предстоит провибрировать бетон большой глубины
  3. Чтобы соединить перфоратор с насадкой, понадобится соответствующей конструкции хвостовик типа SDS. Лайфхак по изготовлению вибратора для перфоратора — покупается отдельная насадка, то есть наконечник с гибким удлинителем, ко второй стороне которого приваривается хвостовик от бура. В итоге получается готовый вибратор для перфоратора

!Для обеспечения эффективной работы вибратора, необходимо применять перфораторы мощностью не менее 1 кВт.

Для изготовления самодельного устройства своими руками понадобится выполнить следующие действия:

  1. Взять две трубки — одну малого диаметра, а вторую большого
  2. Трубка малого диаметра помещается внутри большой трубы. Предварительно к краям трубки приваривается два подшипника, наружный диаметр которых на 1-2 мм меньше внутреннего размена большой трубки. Внутренними обоймами подшипников необходимо приварить их к двум краям малой трубки
  3. На малую трубку приварить две пластины, которые будут играть роль эксцентрика — для смещения оси или дисбаланса
  4. К внутренней трубке присоединить гибкий трос, тем самым обеспечив ее перемещение внутри большой трубы
  5. Для соединения большой трубы с перфоратором или дрелью, надо взять отрезок резинового патрубка, который крепится одной стороной к инструменту, и фиксируется хомутом. Вторая часть крепится к стальной трубе, и также фиксируется хомутом
  6. Далее остается в патроне дрели зажать конец стального троса, а если в качестве электроинструмента применяется перфоратор, тогда к гибкому соединителю приварить хвостовик от бура

Имеется и другой вариант изготовления простейшего устройства. Для этого понадобится стальная пластина размером 8х8 см и толщиной 3-4 мм. К одной стороне поверхности пластины следует приварить хвостовик от неисправного бура, и в итоге получается устройство следующего вида, как показано на фото ниже.

https://www.youtube.com/watch?v=kO-e9KwE9u8

Принцип эксплуатации заключается в том, что поверхность насадки воздействует на наружную часть изготовленной опалубки. Воздействие на стенки опалубки приводит к разравниванию залитой бетонной смеси. Это простейший и быстрый вариант изготовления насадки вибратор для перфоратора своими руками.

Если заливается пол бетоном, то для разравнивания и удаления воздуха из внутренней поверхности, можно воспользоваться перфоратором с закрепленным в патроне буром, а также совковой лопатой. Воздействуя на поверхность лопаты с одной стороны буром перфоратора в режиме удара, будет выполняться разравнивание и уплотнение бетонного основания.

Не только из перфоратора, но и из обычной дрели также можно сделать вибратор. Причем конструкция вибратора при этом будет отличаться. Многие мастера рекомендуют даже использовать в качестве приводного механизма дрель, а не перфоратор, но все зависит от имеющегося в распоряжении расходного материала.

Как из дрели сделать вибратор инструкция

Если нет перфоратора среди инструментов, но есть дрель, то из нее также можно сделать вибратор. Конструкция насадки будет несколько иной, и сам процесс изготовления потребует несколько больше времени.

Первоначально рассмотрим особенности изготовления приспособления, а после разберемся с принципом создания самодельного вибратора под дрель.

Сразу следует отметить, что вариантов изготовления устройств также много, и все зависит от фантазии и наличия соответствующего материала в распоряжении.

  1. Устройство вибратора из дрели предусматривает превращение вращательных движений в колебательные. Достичь этого можно путем расположения внутри основного устройства смещенного центра тяжести
  2. В качестве наружного устройства применяется отрезок стальной трубы, длина которой может быть произвольной
  3. Смещенный центр тяжести — это еще одна трубка меньшего размера, которая размещается внутри первой трубы
  4. Внутренняя трубка должна вращаться, что достигается при помощи использования стального троса, один конец которого соединяется с внутренней стальной трубой
  5. Второй конец троса следует закрепить в патроне электродрели
  6. Чтобы гибкий стальной трос можно было держать в руках, его следует разместить внутри резинового шланга. Если изготавливать мини-вибратор, то в качестве передаточного механизма можно использовать стальной трос в бронированной оплетке от мотоцикла или велосипеда

Вращающие движения патрона будут передаваться по стальному тросу к непосредственной насадке (внутренней трубке). Трубка, вращаясь внутри стальной трубы, будет создавать вибрирующие движения.

Теперь рассмотрим инструкцию с фотоописанием, как сделать вибратор из дрели самостоятельно из подручных средств. Для начала подготовим необходимый материал. Для реализации задумки понадобятся две трубки диаметром 40 мм и 30 мм. Длина этих труб выбирается в зависимости от того, какой глубины следует вибрировать бетон. Кроме того, понадобится стальной трос длиной 1,5-2 метра.

Еще понадобится также резиновый шланг толщиной больше стального троса.

Лучше использовать гидравлический шланг, так как он прочный, надежный, и имеет на концах резьбовые соединители, которыми можно закрепиться к неподвижному основанию или булаве.

Этот шланг используется в качестве неподвижного корпуса, в котором будет вращаться трос. Понадобится также сварочный аппарат и расходные материалы в виде резьбовых соединителей. Далее выполняется изготовление вибратора с дрели.

  1. Сначала надо соединить трос с трубкой меньшего диаметра. Для этого трос следует приварить к трубе с двух концов. На трубке следует сделать засечки, которые поспособствуют формированию дисбаланса устройства внутри внешней стальной трубы. Именно за счет этого дисбаланса и будут создаваться вибрирующие движения
  2. Чтобы приварить трос к трубе, можно взять неисправные гайки соответствующего размера, и с их помощью заклепать трос. После этого гайки приварить к концам трубы
  3. После этого полученное устройство необходимо установить внутри трубы с большим диаметром. Заварить концы металлом сверху и снизу так, чтобы внутри свободно вращалась трубка
  4. Трос выпустить из трубы через отверстие, так как он должен свободно вращаться
  5. Соединяем шланг с булавой или наболдажником путем завинчивания гайки. Если используется обычный шланг, тогда его следует надеть на торец трубки, и закрепить хомутом
  6. Далее соединяется трос с патроном дрели, и получается готовый вибратор. Внешний вид устройства показан на фото ниже

Чтобы в процесс не держать шланг в руках, на дрель можно сделать специальный механизм крепления. Внешне его конструкция имеет следующий вид, как показано на фото ниже.

https://www.youtube.com/watch?v=pRMMsj_cGxI

Ориентируясь на данную схему изготовления вибратора, немаловажно отметить, что применять такое устройство можно не только на дрели, но и на перфораторе, работая в режиме сверления. При этом понадобится выполнить небольшую доработку — приварить к концу стального троса хвостовик от бура.

!Чтобы рассматриваемый инструмент служил долго, рекомендуется выполнить такие немаловажные действия, как заполнить внутреннюю полость большей трубки солидолом, а также окрасить наружную поверхность краской. Солидол снизит трение трубок, увеличивая срок их службы, а краска исключит возникновение коррозионных процессов.

Что надо знать перед проведением работ самодельным вибратором

Для дома вовсе не обязательно покупать заводской инструмент, стоимость которого составляет не менее 3-4 тысяч рублей. Намного рациональнее сделать насадку на перфоратор или дрель самостоятельно, воспользовавшись для этого подручными средствами. Однако после изготовления надо учитывать такие факторы:

  1. Устройство относится к категории самодельных, поэтому о надежности не может быть речи, а отсюда исходит, что и безопасность таковых устройств не соответствует стандартам
  2. Работы проводить только и исключительно в защитном обмундировании
  3. Не перегружать инструмент, так как рассмотренные насадки не предназначены для применения с дрелью и шуруповертом по инструкции, поэтому любые перегрузки могут стать причиной выхода из строя электромотора и прочих составных частей
  4. Применять инструмент только в личных целях, и не использовать на производстве, так как он может стать причиной серьезных последствий

Из материала видно, что сделать вибратор из дрели и перфоратора совсем не трудно, и для этого имеется много вариантов.

Эти варианты помогут всем и каждому, кто задается вопросом, как можно сделать насадку для уплотнения бетона в домашних условиях.

Если сравнить самодельное устройство, затраты на которое не превышают 50 рублей (за электричество при сварочных работах), с китайскими заводскими вибраторами по 3-4 тысячи рублей, то работают модели своими руками даже намного эффективней.

[Всего : 1    Средний: 5/5]

Видео:Ступеньки своими руками. Перфоратор вместо вибратораСкачать

Ступеньки своими руками. Перфоратор вместо вибратора

Вибратор Из Перфоратора Своими Руками

Вибратор Из Перфоратора Своими Руками

Как сделать бетонный вибратор своими руками?

В частном секторе с бетонными растворами приходится работать довольно часто.

Ни одно строение, будь-то жилой дом, баня или ограждение вокруг участка, не возводится непосредственно на «голой» земле – под любую конструкцию монтируется основание.

Прочность, долговечность искусственного камня зависит во многом от того, как протекает процесс отвердевания бетона, и конечный результат не в последнюю очередь определяется наличием (или отсутствием) воздушных пустот в его структуре.

Строительные механизмы для уплотнения залитой в опалубку массы можно приобрести – они не являются дефицитным товаром, да и стоимость подобных устройств не такая уж и высокая. Глубинный навесной вибратор для бетона обойдется в 5 000 рублей, хотя стартовая цена для самых простых приборов другого типа – от 3 950 рублей. Но сразу возникает ряд вопросов:

  • во-первых, в процессе интенсивной застройки участка приходится монтировать разные типы оснований из бетона, которые еще отличаются и габаритами. Ленточное и столбчатое заливное – совсем не одно и то же. А универсального вибратора для фундамента нет. У каждого прибора своя специфика;
  • во-вторых, а куда его потом девать? Данное устройство не является изделием для систематического применения, поэтому, есть ли смысл тратить деньги на «одноразовую» покупку, особенно при учете того, что своими руками из подручного инструмента и остатков материалов бетонный вибратор сделать несложно, если понять, как он функционирует.

Принцип работы и схема сборки

В растворе всегда содержатся пузырьки воздуха. Кроме того, в нем по определению есть и вода. Следовательно, вибратор должен решать двуединую задачу – удалять из смеси и то, и другое.

Это делается способом погружения в нее специального стержня (наконечника), который создает вибрации определенной частоты, чем достигается качественное перемешивание «заливки».

Структура, избавляясь от жидкости и воздуха, приобретает однородность, большую плотность, а отвердевание бетона происходит значительно быстрее.

Следовательно, нужно лишь подобрать соответствующий «источник» колебаний и сделать «вибронаконечник» к нему (или что-то приспособить для данной цели).

Самостоятельное изготовление вибратора для бетона

https://www.youtube.com/watch?v=UujPh3c6OsA

Как уже отмечалось, при выборе инструмента и приспособлений необходимо ориентироваться на специфику их использования.

1. Вибратор из перфоратора.

В частном домостроении нередко приходится монтировать фундамент из опор с бетоном – заливные сваи или столбы.

Так как их сечение небольшое, то для уплотнения массы применяется «штыковой» метод, когда раствор протыкается подручными средствами – арматурным штырем или ломом.

Этот процесс несложно механизировать, если использовать в качестве вибратора обычный перфоратор. Как показывает практика, вполне достаточно модели на 1,5 кВт с режимом «отбойника».

По сути, получится аналог глубинного вибратора. Своими руками достаточно просто изготовить насадки (в виде пики) из различных материалов – прутка, куска толстой проволоки, стального стержня. Необходимо только правильно рассчитать их длину (чтобы инструмент «пробивал» всю толщу бетона) и надежно зафиксировать.

Глубинный вибратор своими руками

Глубинный вибратор для бетона на скорую руку. Жмот стайл.

Самодельный вибратор для бетона

Самодельный вибратор для бетона сделан на скорую руку, данная конструкция требует доработок , вместо трубы

Такой самодельный вибратор для бетона можно применять и для «ленты», только его придется устанавливать под некоторым углом. Хотя это не очень удобно еще и потому, что во избежание постоянного смещения стержня придется каждый раз на новом месте на форме (опалубке) крепить направляющую шайбу.

2. Устройство из эл/дрели для бетона.

Это самый оптимальный вариант, если нужно сделать погружной бетонный вибратор. Именно такой прибор лучше всего подходит при работе с монолитной лентой. Само приспособление представляет собой «заглушенный» с одного конца кусок трубы – гильзу (сечением в пределах 35-45 мм, длиной до полуметра), внутрь которой вставляется насадка, обеспечивающая вибрацию.

Чтобы добиться возникновения колебаний в процессе вращения, ее центр тяжести должен быть смещен. На входе в гильзу крепится втулка «под» подшипник, который устанавливается на стержне вибратора.

  • Мощность эл/дрели – не менее 0,65 кВт (зависит от вида бетона и компонентов смеси).
  • Усиление эффекта достигается большей глубиной погружения.
  • Рекомендуемый диаметр штыря вибратора – от 8 до 14 мм.
  • Для смещения центра тяжести на его конце приваривается «утяжелитель». Его можно сделать из куска арматуры порядка 10 см того же сечения или полосового железа.
  • Изготовленную своими руками насадку для бетона необходимо «изолировать» от раствора. Для этого приспособление помещается внутри шланга (РТИ).
  • Кроме того, для гильзы вибратора в качестве материала подходит только сталь. Даже при незначительном дефекте оболочки (а ее повреждения, учитывая твердые фракции наполнителя, будут) коррозии не избежать. Хотя на 1 раз вполне достаточно и простого железа.

Нужно собрать все элементы конструкции так, чтобы при вращении ротора дрели приваренный наконечник, ударяясь о стенки гильзы, создавал максимальную вибрацию. Этого можно добиться, подобрав оптимальную глубину погружения стержня в гильзу и число оборотов ротора эл/инструмента.

3. Площадочный вибратор.

Устройство применяется при монтаже плитных фундаментов, изготовлении блоков из бетона своими руками, а также в ряде других случаев (для уплотнения зыбкого грунта или песчаной «подушки»).

Его основа – эл/двигатель, на валу которого фиксируются эксцентрики (например, болты), играющие роль «утяжелителя» и создающие смещение центра тяжести, за счет чего и возникают колебания.

Их частота регулируется положением «грузиков».

На придомовом участке достаточно двигателя на 1 200 – 1 400 об/мин (мощностью 1,5-2 кВт), который крепится на какой-нибудь основе в виде площадки.

По сути, это не что иное, как простейший вибростол, который используется при производстве своими руками «кирпичей» из ячеистых бетонов.

Разница лишь в том, что если формы устанавливаются на столешницу, то при работе по обустройству плитного фундамента площадка с двигателем помещается на «заливке» и постепенно перемещается с места на место. Так достигается уплотнение смеси по всей обрабатываемой площади.

https://www.youtube.com/watch?v=ZlZuKdNdqec

Из чего сделать основание вибратора для бетона? Учитывая, что оно должно быть массивным и с ровной поверхностью, лучший вариант – плита из металла (необходимой толщины).

Следует лишь выбрать оптимальное сочетание ее веса и мощности двигателя. Для вибратора подойдет и деревянный щит, на «рабочей» стороне которого закреплен лист слоеной (влагостойкой) фанеры.

Нужно будет только его «утяжелить» при помощи дополнительного груза.

Есть и несколько иных вариантов самостоятельного производства вибраторов. Например, из бензопилы. Отличный выход из положения, если нет возможности подключиться к сети эл/снабжения на участке. Зная принцип функционирования устройства, сообразить, что применять в качестве «движущей силы», несложно.

Главный плюс вибраторов для бетона, изготовленных своими силами, заключается в том, что на прибор не придется тратить деньги, а после окончания строительных работ он демонтируется, и составные части используются по прямому назначению.

📽️ Видео

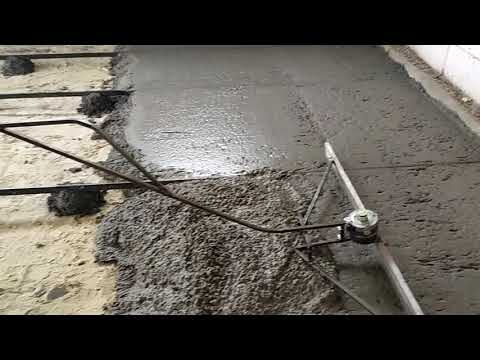

Рабочие хитрости. Виброрейка своими руками. Тонкости работы со стяжкой. Стяжка по маякамСкачать

Рабочие хитрости. Виброрейка своими руками. Тонкости работы со стяжкой. Стяжка по маякам

вибратор для бетона разборный своими рукамиСкачать

вибратор для бетона разборный своими руками

Глубинный вибратор своими руками.Скачать

Глубинный вибратор своими руками.

Виброрейка своими руками, испытания.Скачать

Виброрейка своими руками, испытания.

Как сделать виброплиту для домашней стройки своими руками. Материалы, технология. Смотреть до конца!Скачать

Как сделать виброплиту для домашней стройки своими руками. Материалы, технология. Смотреть до конца!

Вибрируем бетон перфоратором.Скачать

Вибрируем бетон перфоратором.

Вибратор своими руками!Скачать

Вибратор своими руками!

САМЫЙ ДЕШЁВЫЙ ВИБРАТОР ДЛЯ БЕТОНАСкачать

САМЫЙ ДЕШЁВЫЙ ВИБРАТОР ДЛЯ БЕТОНА

Простой вибратор для бетона .Easy vibrator for concrete.Скачать

Простой вибратор для бетона .Easy vibrator for concrete.

Бетонный вибратор— результат налицо!Скачать

Бетонный вибратор— результат налицо!

Самодельный вибратор для бетона - быстро, просто, бесплатноСкачать

Самодельный вибратор для бетона - быстро, просто, бесплатно

Вибратор для бетона своими рукамиСкачать

Вибратор для бетона своими руками

Самодельный вибратор для бетона.Скачать

Самодельный вибратор для бетона.

вибратор для бетона своими рукамиСкачать

вибратор для бетона своими руками

Самодельный Вибратор для бетона.Скачать

Самодельный Вибратор для бетона.
Поделиться или сохранить к себе:
