Как правильно разобрать и отремонтировать перфоратор Bosch своими руками

Разборка Перфоратора Bosch 2 24

Принцип действия перфоратора Bosch 2-26 ни чем не отличаются от перфораторов известных марок.

Вращающийся ротор передает крутящий момент на промежуточный вал механического узла перфоратора, одновременно передавая поступательное движение через подшипник качения на ударный механизм перфоратора и импульс удара.

На рабочий инструмент передается вращательный момент с поступательным ударным импульсом. Этот принцип реализуется во всех перфораторах.

Но у различных фирм, производящих перфораторы, есть свои конструктивные особенности.

Перфораторы Bosch считаются лучшими в своем сегменте электроинструментов. Но ничего вечного нет.

Если ваш перфоратор Bosch 2-20, 2-24, 2-26 перестал работать, то его можно восстановить своими руками. Надо иметь элементарные навыки слесаря и немного разбираться в электротехнике.И еще немаловажная деталь, конструкция перфораторов Bosch настолько простая, что не вызывает сложностей при ремонте.

При ремонте электроинструмента, включая ремонт перфораторов Bosch, строго соблюдайте технику безопасности при работе с электроприборами.

Для облегчения ремонта перфоратора Bosch, его разборки и сборки изучите схему сборки инструмента:

Схема перфоратора Bosch 2-26

Любую разборку перфоратора bosch 2-26 начинают после осмотра, пробного включения и выявления причин неисправности прибора.

разборки перфоратора Bosch 2-26

Содержание
  1. Порядок разборки перфоратора Bosch 2-26
  2. Разборка быстроразъемного патрона
  3. Как снять переключатель режимов
  4. Разборка узла ударного механизма
  5. Разборка узла ствола ударного механизма
  6. Разборка цилиндра
  7. Разборка промежуточного вала
  8. Нехарактерная неисправность перфоратора Bosch
  9. Перфоратор Бош сверлит, но не долбит
  10. Разборка электрической части перфоратора Bosch 2-26
  11. Как Разобрать Перфоратор Bosch Gbh 2 24
  12. Bosch 2-24 Как поменять растровую Восстановление муфты Ремонт инструмента Обслуживание РБ
  13. Как. Разобрать и собрать перфоратор BOSCH 2-26 _в домашних условия_своими руками
  14. Разборка промежного вала
  15. Разборка электрической части перфоратора Bosch 2-26
  16. Как отремонтировать любой перфоратор Bosch своими руками
  17. Основные различия в конструкциях перфораторов Bosch
  18. Схема и конструкции перфоратора Bosch 2-20
  19. Конструкция промежуточного вала перфоратора Bosch 2-20
  20. Особенности конструкции перфоратора Bosch 2-24
  21. Конструкция промежуточного вала перфоратора Bosch 2-24
  22. Конструкция вала ствола ударного механизма
  23. Неисправности вала ствола ударного механизма
  24. Перфоратор долбит, но не сверлит
  25. Перфоратор сверлит, но не долбит
  26. Особенности конструкции перфоратора Bosch 2-26
  27. Выводы:
  28. о разборки перфоратора Bosch
  29. Перфоратор Бош: ремонт своими руками. Как устроен инструмент, и как отремонтировать модели Bosh 2 26, 2 24 и 2 28
  30. Устройство перфоратора Bosch
  31. Разборка перфоратора и снятие патрона
  32. Ремонт перфораторов Бош своими руками
  33. Ремонт перфораторов Бош 2 26
  34. Ремонт перфораторов Бош 2 24
  35. Ремонт перфораторов Бош 2-28
  36. Какие неисправности бывают у перфораторов Bosch и как их исправить своими руками
  37. Перфоратор перестает долбить, но сверлит
  38. Перфоратор перестал сверлить, но долбит
  39. Разрушились цилиндр, ударник, боек ствола ударно механизма
  40. Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу
  41. Ослабла сила конической пружины, прижимающей муфту сцепления
  42. Стопорный ролик не фиксирует большую шестерню вала ствола
  43. Не держит бур механизм фиксации инструмента в стволе перфоратора
  44. Срезало зубья на малой шестерне ротора
  45. Не работает электродвигатель перфоратора
  46. Нет питания на электродвигателе перфоратора Bosch
  47. Общие электрические неисправности перфоратора Bosch 2-26
  48. 📽️ Видео

Порядок разборки перфоратора Bosch 2-26

Поскольку порядок разборки перфораторов Бош 2-20; 2-24; 2-26 практически одинаков, рассмотрим очередность разборки на примере перфоратора Bosch 2-26.

Разборка перфоратора Bosch GBH 2-26 dre начинается с разборки патрона быстроразъемного.

Разборка быстроразъемного патрона

В перфораторах Bosch наиболее часто применяется два вида патронов: патроны SDS-plus и патроны SDS-max. Разница между ними в принципе зажима хвостовой части работающего органа.

Устройство патрона перфоратора Бош различается конструкцией посадочных стержней инструмента в зависимости от модели SDS-plus или SDS-max. Кроме перечисленных типов патронов встречаются патроны SDS-top, SDS-quick.

Разница между узлами крепления патронов

Порядок разборки патрона перфоратора Бош 2-26 простой:

  • снимите резиновый наконечник поз.34;
  • достаньте стопорное кольцо поз.87;
  • снимите стальную шайбу поз.833;
  • извлеките коническую пружину поз.833;
  • аккуратно, чтобы не растерять, применяя магнит, достаньте бочоночные шарики поз.89.

Патрон SDS-plus

Внимательно осмотрите все детали патрона.

Быстроразжимной патрон SDS-plus в разобранном состоянии

Патроны SDS-plus разрабатывались специально к инструментам для бурения. Диаметр хвостовиков инструмента равен 10 мм, длина рабочего инструмента в диапазоне 110…1000 мм. Диаметр буров лежит в диапазоне 4…26 мм.

Как снять переключатель режимов

Положив перфоратор набок, снимите переключатель режимов поз.832.

Сначала поверните переключатель в положение «Сверление», нажмите отверткой до упора в торец кнопки переключателя (она красного цвета) и поверните переключатель против часовой стрелки на угол 70º.

Покачивая ручку переключателя, вытащите ручку переключателя из корпуса.

Разборка узла ударного механизма

Поставив перфоратор Bosch 2-26 вертикально на ручку, выкрутите четыре винта поз.90, держащих крышку корпуса механического узла.

Нажмите на торец вала ударного механизма и снимите крышку. Крышка пластмассовая черного цвета.

Теперь надо снять ствол поз.821 и промежуточный вал поз.826. Они ни чем не закреплены.

Дальше при помощи отвертки надо снять скобу поз.48 подшипника качения поз.830. Кстати, в по-простому он называется «пьяный подшипник». Последовательно снимаются: гильза поз.26 и «пьяный подшипник».

Добрались до пьяного подшипника

Разборка узла ствола ударного механизма

  • разборку узла ствола перфоратора Bosch начинают со стороны полости, достав из нее цилиндр поз.26 с ударником поз.27;
  • из полости надо достать боек в сборе;
  • со стороны вала патрона снимите стопорное кольцо поз.85, стальное кольцо поз.38 и еще одно стопорное кольцо поз.85;
  • снимите прямозубую шестеренку поз.22.

Узел ударного механизма, промежуточный вал и пьяный подшипник

Разборка цилиндра

Внутри цилиндра вставлен ударник поз.27, с которого надо снять резиновое кольцо поз.73. При любой разборке резиновые детали подлежат замене в обязательном порядке.

https://www.youtube.com/watch?v=TTMRs5FbpqQ

На противоположном конце цилиндра вставлен шарнир поз.29 и две плоские шайбы поз.41.

Разборка промежуточного вала

Промежуточный вал разбирается снятием вала поз.24 и вытаскиванием из корпуса поз.77 «пьяного подшипника».

Подшипники снимаются съемниками или вручную, при помощи приспособления.

Нехарактерная неисправность перфоратора Bosch

Перфораторы Bosch очень надежны. Но бывают неисправности, практически не встречающиеся в практике. Ниже приведена одна из них.

Перфоратор Бош сверлит, но не долбит

Если перфоратор перестал долбить, но при этом позволяет сверлить, самой вероятной причиной может быть разрушение «пьяного подшипника». Данная неисправность встречается не часто и найти ее бывает не просто.

Для ее устранения не надо идти в ремонтную мастерскую. Такую неисправность устранит любой мало-мальски разбирающийся в механике человек.

Новый пьяный подшипник

Сначала надо разобрать перфоратор Бош до промежуточного вала. Порядок разборки приведен выше.

Сняв промежуточный вал, вы доберетесь до «пьяного подшипника». О разрушении подшипника качения указывает разбитая обойма, разбросанные шарики, куски обоймы.

Достаете подшипник, удаляете грязь, все части разрушенного механизма.

Покупаете новый «пьяный подшипник», и, смазав все детали новой смазкой, производите замену и сборку, в последовательности, обратной шагам разборки.

Разборка электрической части перфоратора Bosch 2-26

Разборка перфоратора Bosch 2-26, его электрической части, начинается со снятия задней крышки на ручке перфоратора, выкрутив три винта.

На следующем этапе необходимо вынуть переключатель реверса.

Поверните его в нейтральное положение и поднимите на себя. Переключатель реверса вынут.

Для снятия крышки статора надо, зажав в правую руку механический узел, а в левую корпус статора, потащить их в разные стороны, покачивая.

Крышка статора отделится.

Разделение ударного блока с ротором и статора

Для отделения ротора от механического узла достаточно потащить в разные стороны эти части. Ротор крепится в механическом узле малой косозубой шестерней, вставленной в контакт с большой косозубой шестерней механического узла.

Ротор освободили и можете внимательно осмотреть состояние коллектора, подшипников.

Ротор перфоратора bosch

Чтобы снять статор, достаточно снять защитный пластмассовый защитный кожух, и постучать деревянной болванкой или киянкой по торцу корпуса, в который статор вставлен. Перед этим не забудьте выкрутить два винта, крепящие статор в корпусе.

Статор снят, ротор достали, можно преступать к их осмотру и дефектации всех деталей, входящих в состав электрической части перфоратора Bosch.

При осмотре разобранного перфоратора Bosch 2-26 особое внимание уделите состоянию угольных щеток, налету на щеткодержателях и надежности их крепления, целостности контактов переключателя реверса, состоянию провода в месте входа в перфоратор.

Длина щеток не должна быть короче 8 мм. На щеткодержателях не должно быть следов от искрения и угольной пыли от щеток, на контактах переключателя реверса перфоратора Bosch 2-26 не должно быть прогаров или повреждений контактов.

Электрическая часть перфоратора Bosch

На этом разборка окончена.

Успехов вам!

РусскийУкраїнськаБеларускаяOʻzbek tiliEnglish

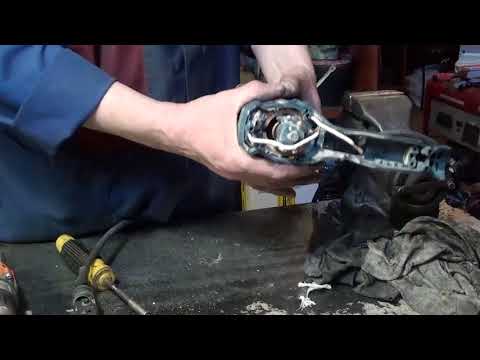

Видео:ПОЛНАЯ РАЗБОРКА ПЕРФОРАТОРА BOSCH GBH 2-24Скачать

ПОЛНАЯ РАЗБОРКА ПЕРФОРАТОРА BOSCH GBH 2-24

Как Разобрать Перфоратор Bosch Gbh 2 24

Разборка Перфоратора Bosch 2 24

Инструкция по разборке перфоратора Bosch

Принцип деяния перфоратора Bosch 2-26 ни чем же не отличаются от перфораторов узнаваемых марок.

Крутящийся ротор передает вращающий момент на промежный вал механического узла перфоратора, сразу передавая поступательное движение через подшипник качения на ударный механизм перфоратора не импульс удара.

На рабочий инструмент передается вращательный момент с поступательным ударным импульсом. Данный принцип реализуется в всех перфораторах.

https://www.youtube.com/watch?v=IOx7IT80hk4

У разных компаний, производящих перфораторы, бывают свои конструктивные особенности.

Перфораторы Bosch числятся наилучшими в собственном секторе электроинструментов. Но ничего нескончаемого нет.

Если ваш перфоратор Bosch 2-20, 2-24, 2-26 не стал работать, то его есть вариант вернуть без помощи других. Нужно иметь простые способности слесаря не мало разбираться в электротехнике.
Не еще немаловажная деталь, конструкция перфораторов Bosch так обычная, что не вызывает сложностей выполняя ремонт.

При выполнении ремонта электроинструмента, включая ремонт перфораторов Bosch, строго соблюдайте технику безопасности во время работы с электроприборами.

Для облегчения ремонта перфоратора Bosch, его разборки не сборки изучите схему сборки инструмента:

Схема перфоратора Bosch 2-26

Всякую разборку перфоратора bosch 2-26 начинают после осмотра, пробного включения не выявления обстоятельств неисправности устройства.

разборки перфоратора Bosch 2-26

Bosch 2-24 Как поменять растровую Восстановление муфты Ремонт инструмента Обслуживание РБ

Группа в ВК: ВК: Лайф канал:

Как. Разобрать и собрать перфоратор BOSCH 2-26 _в домашних условия_своими руками

Как разобрать и собрать перфоратор bosch 2-26 в домашних условия своими руками. Разбираем двигатель, редуктор

Покачивая ручку переключателя, выньте ручку переключателя из корпуса.

Разборка промежного вала

Промежный вал разбирается снятием вала поз.24 не вытаскиванием из корпуса поз.77 «пьяного подшипника».

Подшипники снимаются съемниками либо вручную, при помощи приспособления.

Разборка электрической части перфоратора Bosch 2-26

Разборка перфоратора Bosch 2-26, его электронной части, начинается со снятия задней крышки на ручке перфоратора, выкрутив три винта.

Дальше нужно вытащить переключатель реверса.

Поверните его в нейтральное положение не поднимите на себя лично. Переключатель реверса вытащат.

Для снятия крышки статора нужно, зажав в правую руку механический узел, в левую корпус статора, потащить их в различные стороны, покачивая.

Крышка статора отделится.

Разделение ударного блока с ротором не статора

Для отделения ротора от механического узла довольно потащить в различные стороны эти части. Ротор крепится в механическом узле малой косозубой шестерней, вставленной в контакт с большой косозубой шестерней механического узла.

Ротор освободили не сможете пристально оглядеть состояние коллектора, подшипников.

Ротор перфоратора bosch

Чтоб снять статор, довольно снять защитный пластмассовый защитный кожух, не постучать деревянной болванкой по другому говоря киянкой по торцу корпуса, в который статор вставлен. Перед этим еще необходимо держать в голове вывернуть два винта, крепящие статор в корпусе.

Статор снят, ротор достали, естественно преступать к их осмотру не дефектации всех деталей, входящих в составе электронной части перфоратора Bosch.

При осмотре разобранного перфоратора Bosch 2-26 повышенное внимание уделите состоянию угольных щеток, налету на щеткодержателях не надежности их крепления, целостности контактов переключателя реверса, состоянию провода в месте входа в перфоратор.

Длина щеток не может быть короче 8 мм. На щеткодержателях не нужно сделать следов от искрения не угольной пыли от щеток, на контактах переключателя реверса перфоратора Bosch 2-26 не является прогаров по другому говоря повреждений контактов.

Электронная часть перфоратора Bosch

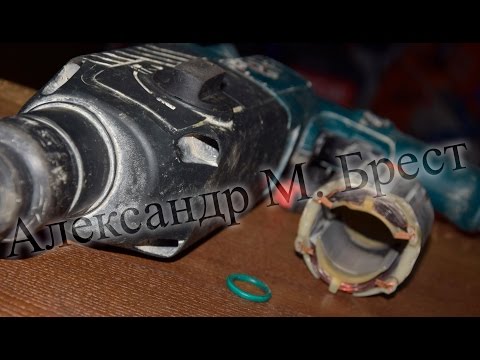

Видео:Bosch 2-24 \ Как поменять растровую \ Замена ствола и восстановление муфт в перфораторе БошСкачать

Bosch 2-24 \\ Как поменять растровую \\ Замена ствола и восстановление муфт в перфораторе Бош

Как отремонтировать любой перфоратор Bosch своими руками

Разборка Перфоратора Bosch 2 24

Наибольшее распространение среди профессиональных строителей России получили перфораторы Bosch, а среди любителей бытовые модели Bosch 2-20, 2-24, 2-26. Перфораторы не только хорошо работают, но и легко ремонтируются. На них легко можно найти любую, вышедшую из строя деталь.

В конструкциях описываемых перфораторов заложен один и тот же принцип, передавать вращательный момент от ротора к валу ствола ударного блока с одновременной передачей поступательного импульса на рабочий инструмент.

Конструктивно перфораторы выполнены по одинаковой схеме, но отдельные узлы или детали имеют свои особенности.

Если знать специфические различия между моделями описанных перфораторов Bosch, то разборка и ремонт своими руками не составят особого труда.

https://www.youtube.com/watch?v=y8_Jt_TxUAU

Наряду с оригиналами на российском рынке присутствует большое количество подделок инструментов, включая перфораторы Bosch.
Ниже описаны конструктивные особенности моделей и способы их разборки и ремонта своими руками.

Принцип работы перфораторов одинаковый, а вот конструктивные особенности различаются.

Основные детали, используемые в перечисленных моделях перфораторов Bosch, взаимозаменяемы. Это касается механического и электрического узла.

Но есть узлы и делали, отличающиеся используемыми деталями.

Чтобы выполнить ремонт перфоратора Bosch 2-20, 2-24, 2-26, надо эти различия знать. Знание особенностей конструкции каждого перфоратора облегчает процесс ремонта, нахождения поломок и их устранения.

Конструкции перфораторов Bosch настолько простые, что позволяют выполнить несложный ремонт, практически своими руками и заменить любую деталь без обращения в сервисные службы. Надо обладать навыками сборщика, иметь элементарные знания электротехники и понимать принцип работы перфоратора.

Основные различия в конструкциях перфораторов Bosch

Ремонтируя перфоратор Bosch, вы не обойдетесь без электрической и схемы разборки инструмента той модели, которую собираетесь чинить.

Электрические схемы перфораторов Bosch 2-20, 2-24, 2-26 практически одинаковы. Хотя некоторые непринципиальные различия имеются.

А вот механические блоки комплектуются деталями, различающимися между собой конструктивно. Основные различия собраны в двух узлах: в промежуточном валу и валу ствола ударного блока.

Наибольшие различия представлены в конструкциях промежуточного вала, сборке «пьяного подшипника», в переключателе режимов. Непринципиальные особенности присутствуют в конструкциях ствола ударного блока, ударника, бойка.

Начнем с перфоратора Bosch 2-20.

Схема и конструкции перфоратора Bosch 2-20

Ремонт перфоратора Bosch 2-20 не возможет без знания конструкции чинимого инструмента.

Принцип действия перфоратора Bosch 2-20 основан на передаче вращательного момента от вала ротора поз.3 к валу ударного блока поз.22 через промежуточный вал поз.824, одновременно передавая продольный импульс на рабочий инструмент.

Ротор поз.3 передает вращательный момент на шестеренку косозубую промежуточного вала поз.824.

Косозубая шестерня закреплена на промежуточном валу и передает момент вращения на вал. На валу закреплен пьяный подшипник, получающий момент вращения через муфту сцепления. За счет своей конструкции пьяный подшипник передает поступательное движение на цилиндр ствола ударного механизма.

Конструкция промежуточного вала перфоратора Bosch 2-20

Промежуточный вал перфоратора Бош 2-20 состоит из узла подшипника качения (пьяный подшипник), муфты сцепления, большой косозубой шестерни, малой прямозубой цилиндрической шестерни.

Чаще всего поломки проявляются в износе шлицов муфты сцепления, что приводит к пропаданию вращения патрона перфоратора при наличии ударного импульса.

Исправляется заменой муфты сцепления или восстановлением зубьев деталей муфты.

Особенности конструкции перфоратора Bosch 2-24

Ремонт перфоратора Bosch 2-24 лучше всего начинать со знакомства с схемой и конструктивных особенностей налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-20.

Вращательный момент передается на вал крепления инструмента, одновременно с передачей ударного импульса. У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.826.

Конструкция промежуточного вала перфоратора Bosch 2-24

Промежуточный вал перфоратора Бош 2-24 состоит из узла подшипника качения поз.830, муфты сцепления поз.823, детали переключения поз.44 Чаще всего из строя выходит муфта сцепления. В ней изнашиваются зубья. Ремонт муфты заключается в исправлении профиля зуба зацепления в муфте и на промежуточном валу.

Конструкция вала ствола ударного механизма

Вал ствола ударного блока предназначен для передачи вращательного импульса с одновременным перемещением ударника.

https://www.youtube.com/watch?v=RXhb8pO__B8

Вращение передается от прямозубой шестерни промежуточного вала на большую прямозубую шестерню поз.22 вала ствола поз.821.

Возвратно-поступательное движение передается через пьяный подшипник поз.830, ударный поршень поз.26, боек поз.27, ударный болт поз.28 на закрепленный в патроне поз.756 бур.

Конструкция представляет собой вал, полый с одной стороны. На вал с двух сторон устанавливаются детали.

Со стороны крепления патрона на вал устанавливается прямозубая шестерня поз.22 и фиксируется на валу при помощи ролика поз.88, прижимается к буртику вала пружиной поз.80. Сама пружина фиксируется стопорным кольцом поз.85.

В полость вала ствола ударного блока вставляется: собранный ударный болт поз.28 и ударный поршень. В ударный поршень поз.26 вставляется боек поз.27 с поставленным на него новым резиновым кольцом поз.73. Все резинотехнические изделия смазываются рекомендуемой смазкой.

Неисправности вала ствола ударного механизма

Из-за ослабления силы пружины, выпадения фиксирующего ролика шестерня может проворачиваться на валу. Это проявляется в пропадании момента вращения с присутствием ударного импульса.

Перфоратор долбит, но не сверлит

При износе резинотехнических изделий (уплотнительные кольца) перфоратор перестает работать в режиме «Долбление». Происходит это постепенно. Сила удара ослабевает по мере износа резиновых колец. Все дело в том, что от пьяного подшипника движение передается ударному поршню поз.26, в котором боек поз.27 создает давление воздуха и воздействует на ударный болт поз.28.

Перфоратор сверлит, но не долбит

Если при работе перфоратора вы прилагаете большую силу, то это может привести к разрушению ударного болта, заклиниванию бойка в ударном поршне. Такие неисправности устраняются только полной заменой вышедшей из строя детали. Более подробно об устранении неисправностей перфоратора Бош.

Особенности конструкции перфоратора Bosch 2-26

Ремонт перфоратора Bosch 2-26 следует начинать с ознакомления особенностей в конструкции налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-26.

Вращение передается от вала ротора, через промежуточный вал, на вал ударного ствола. Одновременно, закрепленный на промежуточном валу пьяный подшипник передает на ударный поршень возвратно-поступательное движение.

У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.823.

Промежуточный вал аналогичен валу в конструкции перфоратора Bosch 2-24 и взаимозаменяем сам и деталями, входящими в состав промежуточного вала перфораторов Bosch 2-24, 2-26. Инструкция по разборки перфоратора Бош.

Выводы:

• Знание различий между приведенными моделями перфораторов Bosch позволит вам быстро выполнить разборку инструмента, заменить неисправные детали. Для этого вам не понадобится обращаться в сервисные службы.

• Конструктивно перфораторы Bosch настолько простые, что позволяют выполнять ремонт практически любой сложности.

• От вас требуется только наличие желания и элементарных знаний в механике.

Бывает что попадаются поддельные модели перфоратора Бош об этом более подробней.

о разборки перфоратора Bosch

Видео:Как отремонтировать перфоратор 2 24 Bosch \ Не переключаются режимы \ Ремонт инструментаСкачать

Как отремонтировать перфоратор 2 24 Bosch \\ Не переключаются режимы \\ Ремонт инструмента

Перфоратор Бош: ремонт своими руками. Как устроен инструмент, и как отремонтировать модели Bosh 2 26, 2 24 и 2 28

Разборка Перфоратора Bosch 2 24

Перфоратор – это строительный инструмент, с помощью которого выполняют долбежные и сверлильные операции. Благодаря специальному механизму, перфоратор очень эффективно и быстро пробивает отверстие в разных материалах.

Его могут использовать в работе с бетоном, кирпичом, металлом, деревом, камнем.

Перфораторы марки Бош являются очень распространёнными среди строителей и обычных людей, поэтому очень важно знать, как производится ремонт этих приборов в случае их поломки.

Важно обращать внимание на оригинальные модели! Существует подделка перфоратора Бош Хаммер Дрилл 32. Остерегайтесь подделок!

Устройство перфоратора Bosch

Перфораторы бывают двух типов:

  • с горизонтальной установкой двигателя (ствол и якорь двигателя размещены параллельно);
  • с вертикальной установкой двигателя (те же детали находятся под прямым углом).

Электрическая и механическая части – основные составляющие данного инструмента.

https://www.youtube.com/watch?v=v4Hc7CNejpc

Электрическая часть состоит из:

  • двигателя;
  • управляющего устройства двигателя (иногда совмещённого с выключателем);
  • включателя/выключателя;
  • элементов, которые гасят помехи;
  • сетевого шнура.

Состав механической части таков:

  • редуктор, который крепится на вал мотора;
  • ударный механизм;
  • муфта сцепления.

К данному прибору могут прилагаться в комплекте разные дополнения в виде бура, коронок, пылесоса и других деталей.

Разборка перфоратора и снятие патрона

Чтобы отремонтировать перфоратор, сначала нужно правильно его разобрать. А начинаем это делать с разборки патрона.

  1. Снимаем резиновый наконечник и стопорное кольцо;
  2. Извлекаем шайбу и коническую пружину;
  3. Достаём боковые шары (желательно при помощи магнита);
  4. Ставим рычаг режимов работы в положение, равносильное максимальному, и снимаем ручку переключателя. Фиксируем положение;
  5. Снимаем заднюю накладку на ручку и щётку двигателя;
  6. Выкручиваем 4 винта возле бура, чтобы снять переднюю крышку;
  7. Вынимаем ствол и вал, а при помощи отвёртки – скобу и подшипник;
  8. Открываем заднюю крышку и вынимаем переключатель реверса;
  9. Снимаем ротор, для чего откручиваем крепы и отсоединяем клеммы со стартера, который тоже нужно снять с помощью извлечения защитного кожуха.

Важно! При разборке будьте предельно внимательными к тому, откуда и когда вы извлекаете те или иные детали. Сложите их так, чтобы ни в коем случае не потерять. От этого зависит, сложите ли вы обратно инструмент или нет.

Ремонт перфораторов Бош своими руками

Если какие-то детали в инструменте повреждены, сломались или плохо выполняют свою функцию, то их просто нужно заменить. Если щётки истерлись, то при разборе их попросту заменяют новыми.

Патрон перфоратора при замедленном вращении ободка, изношенный пыльник, вышедшие из строя подшипники также заменяют. Но есть и другие неисправности, которые вы в силах починить. Если происходит пробой обмотки, то надо перемотать статор и якорь.

Нужно следить за смазкой и время от времени смазывать некоторые части.

Ремонт перфораторов Бош 2 26

Перед тем как что-то исправлять в данной модели, нужно ознакомиться с особенностями устройства, схемой и принципом действия. Роторный вал передаёт вращение на вал ствола через промежуточный вал, подшипник которого направляет возвратное движение на ударный поршень.

При разборке ствольного вала в ударном блоке нужно обратить особое внимание на фиксацию прямозубой шестерни. Перед тем как её снять, необходимо вынуть 3 штифта, на которых она фиксируется в данной модели.

Ремонт перфораторов Бош 2 24

В этом перфораторе bosch gbh 2 24 dsr промежуточный вал состоит из детали переключения, узла подшипника и муфты сцепления. Последняя портится чаще всего, потому что в ней зубья быстро изнашиваются.

Ремонт данной поломки заключается в том, чтобы подправить профиль зубов зацепления. Частенько можно заметить, что нет удара. Перфоратор может постепенно переставать долбить из-за износа резиновых деталей, которые нужно вовремя заменять.

А если применять больше чем нужно силы, это может привести к тому, что в ударном поршне заклинит боек.

Ремонт перфораторов Бош 2-28

В данной модели инструмента иногда изнашиваются шлицы. В данном случае необходимо разобрать редуктор (он практически аналогичен Бошу 2-24, только отличается подшипник). Лучше заменять весь ствол, потому что вместе со шлицами изнашиваются и бойки.

Как видим, ремонт перфораторов можно делать дома своими руками. При этом не тратить большие суммы на различные виды ремонта в сервисных центрах, которые, как мы знаем, стоят очень недёшево. Но не стоит забывать о том, что при этом нужно придерживаться правил пользования и техники безопасности.

Видео:Как починить перфоратор Bosch professional gbh 2 24d / Перфоратор вдребезги / Ремонт инструмента БошСкачать

Как починить перфоратор Bosch professional gbh 2 24d / Перфоратор вдребезги / Ремонт инструмента Бош

Какие неисправности бывают у перфораторов Bosch и как их исправить своими руками

Разборка Перфоратора Bosch 2 24

Нет ничего вечного. И самые надежные перфораторы Bosch со временем начинают ломаться. Но любую неисправность можно отремонтировать своими руками, если иметь подробное руководство по выполнению ремонтных работ. Ниже мы предлагаем вам пособие по обнаружению неисправностей в перфораторах Bosch и методику их устранения.

  • Механические неисправности перфоратора Bosch
    • Перфоратор перестает долбить, но сверлит
    • Перфоратор перестал сверлить, но долбит
    • Рассмотрим варианты, при которых перфоратор не долбит, но сверлит
    • Рассмотрим варианты, при которых перфоратор сверлит, но не долбит
    • Рассмотрим варианты, при которых перфоратор не сверлит и не долбит
  • Общие электрические неисправности перфоратора Bosch 2-26

Основными причинами появления поломок являются:

  • неаккуратная работа с инструментом;
  • неправильное хранение перфоратора;
  • большие нагрузки при работе на рабочие органы при долблении или сверлении;
  • перегрев инструмента;
  • длительная работа без перерыва;
  • несоблюдение сроков проведения технического обслуживания.

Условно неисправности можно поделить на механические и электрические.

Далее мы рассмотрим неисправности по их принадлежности, разделив на неисправности по механической и электрической части.

При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

https://www.youtube.com/watch?v=GzlYKaAEY_c

Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

Перфоратор перестает долбить, но сверлит

Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

  • износились резиновые кольца ударника, бойка, поршня;
  • развалилась обойма подшипника качения;
  • разрушился цилиндр, боек ствола ударного механизма;
  • срезало шлицы муфты сцепления, установленной на промежуточном валу;

Перфоратор перестал сверлить, но долбит

Основные причины, при которых перфоратор долбит, но не сверлит, это:

  • ослабела сила конической пружины, прижимающая муфту сцепления;
  • стопорный ролик не фиксирует большую шестерню вала ствола;
  • не держит механизм фиксации инструмента в стволе;
  • Перфоратор не долбит и не сверлит.

Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

  • срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
  • не работает электродвигатель перфоратора;
  • нет питания на электродвигатель перфоратора.

Теперь обо всем по порядку

Износ резиновых колец на ударнике, бойке, поршне.

Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

Неисправность устраняется путем замены указанных резиновых колечек на новые.

 При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

Устраняется путем полной замены подшипника качения.

Разрушились цилиндр, ударник, боек ствола ударно механизма

Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса.
Поломки устраняются полной заменой вышедших из строя деталей.

Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

Неисправность устраняется ремонтом муфты сцепления либо ее полной замены.
При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

Ослабла сила конической пружины, прижимающей муфту сцепления

Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.

Стопорный ролик не фиксирует большую шестерню вала ствола

Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

Не держит бур механизм фиксации инструмента в стволе перфоратора

В перфораторах Bosch используются патроны двух типов: SDS-plusи SDS-max. Разница в конструкции фиксирующего механизма.

Причина в износе усиков растровой втулки патрона, что приводит к невозможности передачи ударного импульса на рабочий инструмент перфоратора.

Срезало зубья на малой шестерне ротора

Происходит проворачивание шестеренок со срезанием зубьев на одной из них, чаще на малой.

https://www.youtube.com/watch?v=H7NDnqYWfwQ

При заклинивании рабочего инструмента и неправильной работе муфты сцепления происходит износ или полное разрушение зубьев шестерен на валу перфоратора и промежуточного вала.

В данном случае меняется полностью ротор или большая шестерня промежуточного вала.

Не работает электродвигатель перфоратора

Причинами не работающего электродвигателя могут быть:

  • короткое замыкание в роторе, статоре;
  • разрушения угольных электрощеток;
  • ослабление крепления щеткодержателей;
  • выгорание ламелей на коллекторе ротора;
  • обрыв обмоток ротора или статора.

Устраняются перечисленные неисправности ремонтом (перемотка вручную обмотки, замена коллектора и распайка выводов обмоток) или заменой ротора, статора, угольных электрощеток на новые.
Основная часть неисправностей электрической части перфоратора Bosch 2-26 подтверждается увеличивающимся искрением в районе коллектора.

Длина исправных электрощеток не может быть меньше 8 мм. При замене одной щетки, вторая должна меняться автоматически.

Обмотки ротора или статора могут быть перемотаны самостоятельно своим рукам в домашних условиях.

Нет питания на электродвигателе перфоратора Bosch

Причина данной неисправности в обрыве провода, подающего питание к электродвигателю. Чаще всего обрыв происходит в месте входа кабеля в перфоратор. Провод следует заменить на новый или отремонтировать.

Неисправность можно определить при помощи тестера. Если нет тестера, неисправность можно найти с использованием фазы питания и отвертки с индикаторной неоновой лампой.

Подключая по очереди провода питания, на другом конце при помощи неоновой отвертки определяете наличие или отсутствие фазы.

Не работает кнопка включения перфоратора. Определяется тестером на КЗ.

Чаще всего к выходу из строя кнопки перфоратора приводит короткое замыкание конденсатора фильтра. Лучше всего кнопку заменить на новую.

Общие электрические неисправности перфоратора Bosch 2-26

Выход из строя перфоратора по электрической части сопровождается появлением запаха гари, сильным нагревом инструмента при работе, появлением большого искрения в районе коллектора ротора перфоратора, плохим срабатыванием переключателя реверса.

На работу перфоратора оказывает влияние состояние угольных щеток, надежность крепления щеткодержателей и их правильная установка.

Запах гари появляется при коротком замыкании статора или обмоток ротора.

Падение мощности перфоратора при увеличении нагрузки характерно при обрыве в обмотках ротора или при малой длине угольных щеток.

К нагреву перфоратора чаще всего приводит короткое межвитковое замыкание в статоре или роторе.

Большое искрение в районе коллектора вызвано межвитковым замыканием ротора или выгоранием ламелей коллектора.

Нарушение работы переключателя реверса происходит из-за подгорания его контактов.

Но главная причина всех поломок, несвоевременное выполнение технических регламентных работ и замены угольных щеток.

Угольные щетки требуют замены после 70 часов работы или при изнашивании до 8 мм по длине.

Мы привели основные причины выхода перфораторов Bosch из строя.
Возможно, мы описали не все поломки перфораторов Bosch.

Если вы знаете другие неисправности у перфораторов Bosch 2-20, 2-24, 2-26, поделитесь с нами.

Успехов вам!

замены растровой втулки в патроне Бош 2-26

: Замена растровой втулки (патрона) на Bosch GBH 2 26 DRE / Как поменять патрон на 2-26

замены якоря в перфораторе Bosch 2-26

: Как поменять якорь на 2-26 Bosch (Замена ротора на 2 26)

  • Как отремонтировать патрон и ударный механизм ствола перфоратора makita 2470

    Из-за попадания пыли, грязи, влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работает…

  • Как покрасить потолок акриловой краской: видео-инструкция по окраске своими руками, какая лучше, фото

    Рассказать, как покрасить потолок акриловой краской, профессиональный маляр может, что называется, «не приходя в сознание». И действительно, технология…

  • Как клеить виниловые обои: видео-инструкция по монтажу своими руками, какой клей лучше, фото

    Домашний ремонт – дело хлопотное, особенно это касается внутренней отделки, которая задаёт тон всему интерьеру. Наличие ошибок может испортить весь…

📽️ Видео

Как поставить переключатель режимов на перфоратор 2-24 BoschСкачать

Как поставить переключатель режимов на перфоратор 2-24 Bosch

Перфоратор слабо бьет, как починить перфоратор? Проблемы с разборкой перфоратора!Скачать

Перфоратор слабо бьет, как починить перфоратор? Проблемы с разборкой перфоратора!

Принесли перфоратор в ремонт, после ремонта! Ремонт перфоратора БОШ 2-26 👍Скачать

Принесли перфоратор в ремонт, после ремонта! Ремонт перфоратора БОШ 2-26 👍

Как . Разобрать и собрать перфоратор BOSCH 2-26 _в домашних условия_своими руками.Скачать

Как . Разобрать и собрать перфоратор BOSCH  2-26 _в домашних условия_своими руками.

Ремонт перфоратора BOSCH 2-24 DSRСкачать

Ремонт перфоратора BOSCH 2-24 DSR

Как починить перфоратор / 2-24 / Как поменять ударный болт / Пьяный подшипник / Обслужить / РемонтСкачать

Как починить перфоратор / 2-24 / Как поменять ударный болт / Пьяный подшипник / Обслужить / Ремонт

Как починить Bosch GBH 2-28 \ Ремонт перфоратора \ Как обслужить Бош \ Ремонт в БрестеСкачать

Как починить Bosch GBH 2-28 \\ Ремонт перфоратора \\ Как обслужить Бош \\ Ремонт в Бресте

ПОЛНОЕ обслуживание перфоратора Bosch GBH 2-28 / Перфоратор Бош 2-28 ремонт своими рукамиСкачать

ПОЛНОЕ обслуживание перфоратора Bosch GBH 2-28 / Перфоратор Бош 2-28 ремонт своими руками

Ремонт перфоратора 2 24 \ Как починить перфоратор \ Как поменять статор \ Ремонт в БрестеСкачать

Ремонт перфоратора 2 24 \\ Как починить перфоратор \\ Как поменять статор \\ Ремонт в Бресте

Bosch GBH 2 24 ремонтСкачать

Bosch GBH 2 24 ремонт

Bosch GBH 2-24 DFRСкачать

Bosch GBH 2-24 DFR

Ремонт перфоратора BOSCH GBH 2 24 DSR . Замена сетевого фильтра .Скачать

Ремонт перфоратора BOSCH GBH 2 24 DSR . Замена сетевого фильтра .

Замена шнура на перфораторе Bosch GBH 2-24 DСкачать

Замена шнура на перфораторе Bosch GBH 2-24 D

Ремонт перфоратора.Замена щёток на перфораторе BOSCH GBH 2 24 DSRСкачать

Ремонт перфоратора.Замена щёток на перфораторе BOSCH GBH 2 24 DSR

Разломалась по полам растровая втулка / Подделка на GBH 2-26 Bosch / Отвалился патронСкачать

Разломалась по полам растровая втулка / Подделка на GBH 2-26 Bosch / Отвалился патрон

Bosch GBH2-24 DSR замена якоряСкачать

Bosch GBH2-24 DSR  замена якоря
Поделиться или сохранить к себе:
