Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются.
Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести на ремонт в мастерскую.
Проверка работоспособности статора мультиметром:
- поставьте режим сопротивления 200 Ом. Соедините щупы прибора с концами одной обмотки. Единица означает обрыв, а ноль — короткое замыкание между витками. Если показывает наличие сопротивления более 1,5 Ом, то проверяйте вторую обмотку. У обеих обмоток должно быть приблизительно одинаковое сопротивление;
- проверьте отсутствие пробоя на массу, то есть замыкание обмотки с металлическим корпусом статора. В мультиметре поставьте режим максимального сопротивления. Соедините один щуп с концом обмотки, другой щуп с металлическим корпусом статора. Единица говорит об отсутствии пробоя.
- Неисправности и их причины
- Ремонт своими руками
- Замена кнопки включения
- Замена щёток
- Замена и подключение статора
- Замена подшипников
- Замена патрона
- Ремонт пьяного подшипника
- Ремонт растровой втулки и ударного болта
- Замена гильзы
- Особенности ремонта бочкового перфоратора
- Ударный механизм и ремонт редуктора
- Как извлечь из бочкового перфоратора боёк и растровую втулку
- Правильная эксплуатация и уход за перфоратором
- Ремонт перфоратора своими руками – не так страшен процесс, как это кажется!
- Разберем принцип действия и устройство перфоратора
- Самостоятельный ремонт перфоратора
- Ремонт патрона перфоратора
- Что может сломаться?
- Ремонт Бочкового Перфоратора Своими Руками
- Немного общей информации
- Можно ли самостоятельно отремонтировать?
- Некоторые признаки возможных неисправностей
- Перфоратор БОЧКА 2601 ПРОПАДАЕТ УДАР, полная разборка и смазка стволовой части
- Ремонт бочкового перфоратора Домотек
- Как разобрать перфоратор или дрель?
- Детали и инструменты для работы
- Последовательный ремонт устройства
- Ремонт перфоратора
- Основные неисправности перфоратора и их внешние признаки
- Механические поломки
- Неисправность патрона
- Неисправен переключатель режимов
- Электрические неисправности
- Отсутствие напряжения в питающей сети, обрыв кабеля
- Неисправность кнопки пуска
- Стирание щеток
- Поломка регулятора оборотов
- Неисправность мотора
- Необходимые инструменты и материалы
- Быстрый поиск поломки
- Правила работы или как оградить устройство от поломок
- Замена щеток
- 📺 Видео
Неисправности и их причины
Частые неисправности перфоратора:
- не включается. Проверить электрическую цепь;
- перфоратор не бьёт. Поломка в ударном механизме;
- инструмент не крутит, не сверлит. Причины: подшипники якоря, шестерня якоря, редуктор;
- бур вылетает, не держится. Неисправность патрона или растровой втулки;
- искрение в корпусе электрики. Причины: нарушение изоляции обмотки якоря, износ щёток, коллектора, засорение щёткодержателей;
- искрение в области кнопки включения. Неисправность контактов кнопки или проводов;
- перфоратор греется. Причина в износившихся щётках, коротком замыкании витков обмоток, плохой смазке редуктора;
- перфоратор не держит патрон. Сломалось стопорное кольцо или фиксирующая шайба.
Ремонт своими руками
При разборе узла внимательно осматривайте детали на наличие трещин и сколов.
Замена кнопки включения
Перед заменой пометьте проводки и контакты кнопки, чтобы не перепутать порядок подключения.
- Чтобы заменить кнопку, достаточно открутить винтики контактов. Но могут встретиться кнопки без винтиков. Здесь рядом с контактами есть отверстия, в которые вставляется игла или тонкое шило. Ткните в отверстие, надавите и вытяните проводок. Не дёргайте за провод, вы можете повредить кнопку.
- Провода необходимо зачистить и залудить.
- Возьмите старую кнопку и купите аналогичную.
- На новой кнопке вставьте шило в отверстие, слегка надавите и вставьте провод. Он автоматически зажмётся контактами.
Замена щёток
Щётки необходимо периодически проверять. При износе одной на 40% менять обе. Также, чистить щёткодержатели.
- Для извлечения щёток снимите заднюю часть корпуса. Отогните пружинки, которые прижимают щётки.
Отогните пружинки, прижимающие щётки
- Открутите щёткодержатели. Извлеките щётки.
- Очистьте щёткодержатели от пыли и нагара. Намотайте тряпочку на отвёртку и смочите спиртом. Нагар счищается надфилем. Щётка должна легко ходить в щёткодержателе, тогда она будет хорошо прижиматься пружиной.
- Вставьте новые щётки. Поверните пружинки, чтобы они прижали щётки.
Замена и подключение статора
- Извлеките статор из корпуса электрики. На его место поставьте новый.
- Вкрутите крепёжные болты.
- Установите воздухозаборник.
- Приступайте к подключению обмоток. Два конца разных обмоток соедините друг с другом и подключите к ближайшей щётке. Два других соединённых конца подключите к кнопке пуска. Провод от второй щётки тоже подключите к кнопке.
Замена подшипников
В перфораторе несколько подшипников. Для их демонтажа потребуется съёмник. В некоторых случаях необходимо снять стопорное кольцо. Если нет съёмника, подвешивают вал с подшипником и деревяшкой выбивают его. Сажают подшипник с помощью наставки из полипропиленовой трубки постукиванием по ней молотком.
Замена патрона
Патроны в перфораторах меняются очень просто. Снимаете резиновый пыльник, стопорное кольцо, пластиковый пыльник, шайбу, прижимающую шарики, фиксирующие пластины, пружину. В разных моделях количество колец и пластин отличается. На их место ставите новый комплект.
Ремонт пьяного подшипника
Подготовьте плоскую отвёртку, чистую ветошь и смазку для редуктора, рекомендованную в инструкции.
- Подшипник держится за счёт скобы. Отсоедините её плоской отвёрткой.
- Извлеките пьяный подшипник из алюминиевого корпуса редуктора.
- Выньте игольчатый подшипник.
- Извлеките шестерёнку и пружину.
- Снимите с пружины пластиковую центровку.
- Замените негодные запчасти.
- Возьмите алюминиевый корпус редуктора и тщательно его очистьте сухой ветошью. Все запчасти тоже очистьте.
- Смажьте подшипник изнутри. Вставьте в него игольчатый подшипник и тоже смажьте.
- Вставьте шестерёнку, смажьте изнутри и вставьте в неё пружину. Наденьте центровку.
- Промежуточный вал смажьте и поставьте на него скобу переключения. Установите вал в пьяный подшипник.
Пьяный подшипник с промвалом в сборе
- Алюминиевый корпус смажьте. Вставьте в него подшипник так, чтобы направляющая центровка села на штырёк в корпусе.
- Пьяный подшипник не надо сразу утапливать вглубь корпуса, так как на его рычаг будет надеваться втулка от гильзы.
Пьяный подшипник с втулкой от гильзы
- В гильзу вставьте приводимую втулку. Гильзу опустите в корпус редуктора и вставьте рычаг наружного кольца подшипника в отверстие втулки.
- Надавите на подшипник. Зафиксируйте его скобкой. Используйте плоскую отвёртку в качестве рычага при установке скобы.
Ремонт растровой втулки и ударного болта
Чтобы разобрать растровую втулку, нужно сжать пружину, снять стопорное кольцо и шестерню.
https://www.youtube.com/watch?v=F9k0KqbvNMk
Растровая втулка в сборе и без шестерни
Растровая втулка в сборе и без шестерни
Ударный болт ремонтируется путём замены деталей или меняется полностью, если развалился на части.
- В растровой втулке с двух сторон есть отверстия, в которых отчётливо видно стопорное кольцо. Маленькой плоской отвёрткой подденьте и сдвиньте кольцо с обеих сторон.
Растровая втулка
- Достаньте кольцо и вытряхните из втулки ударный болт.
Дефект ударного механизма
- Разберите его на детали и проверьте их целостность. Износившиеся детали замените на новые.
Ударный болт
- Очистьте растровую втулку изнутри и снаружи. Смажьте её и болт.
- Вставьте сначала собранный ударный болт, потом стопорное кольцо. Возьмите большую плоскую отвёртку, надавите на кольцо до щелчка. Теперь надо проверить, как оно закрепилось. Вставьте плоскую отвёртку в узкое отверстие втулки и несильно постучите молотком, как по зубилу. Кольцо должно остаться на месте.
Замена гильзы
Гильза изнашивается реже растровой втулки, но при частом перегреве инструмента она тоже выходит из строя. Из алюминиевого корпуса редуктора извлеките растровую втулку и гильзу. На её место поставьте новую.
Изношенная и новая гильза с бойком
Изношенная и новая гильза с бойком
Особенности ремонта бочкового перфоратора
Ремонт бочкового перфоратора имеет те же принципы, что и простой. Основное отличие в конструкции и количестве элементов.
Ударный механизм и ремонт редуктора
Основное отличие бочкового перфоратора от простого в конструкции редуктора. Некоторые модели имеют ударный механизм с пьяным подшипником.
Бочковой перфоратор с пьяным подшипником
Бочковой перфоратор с пьяным подшипником
Но у большинства перфораторов кривошипно-шатунный ударный механизм.
Бочковой перфоратор с кривошипно-шатунным ударным механизмом
Кривошипно-шатунный ударный механизм у бочкового перфоратора
Все шестерни и подшипники необходимо проверять и смазывать. Изношенные менять. Чтобы разобрать такую конструкцию, нужно раскрутить болты на корпусе. Ствол выбивается из корпуса резиновым молотком. Подшипники снимаются съёмником.
- После снятия ствола нужно извлечь растровую втулку с бойком. Для этого необязательно разбирать весь корпус.
Растровая втулка с бойком
- Деревянной колотушкой постучите по рёбрам металлического корпуса редуктора.
- Сначала выйдет боёк, потом втулка.
Как извлечь из бочкового перфоратора боёк и растровую втулку
Из-за неисправного бойка перфоратор перестаёт бить.
Правильная эксплуатация и уход за перфоратором
Чтобы перфоратор работал долго, следует соблюдать некоторые рекомендации:
- перед закреплением оснастки смажьте хвостовик средством, указанным в инструкции;
- после работы очистьте патрон и оснастку;
- при работе с бетоном через каждые 2 см вынимайте бур;
- если нужно высверлить большое отверстие, используйте буры разного диаметра, чтобы не сверлить сразу самым большим буром;
- при большом объёме работы делайте перерывы, чтобы оснастка остыла. В перерывах можете очищать патрон;
- регулярно проводите полный разбор инструмента для чистки и смазки.
Если у перфоратора появилась какая-либо неисправность, ознакомьтесь с инструкцией. Внимательно осмотрите инструмент. Если не сомневаетесь в себе, то произведите ремонт своими руками.

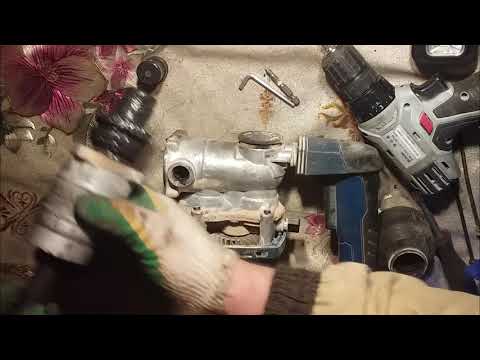

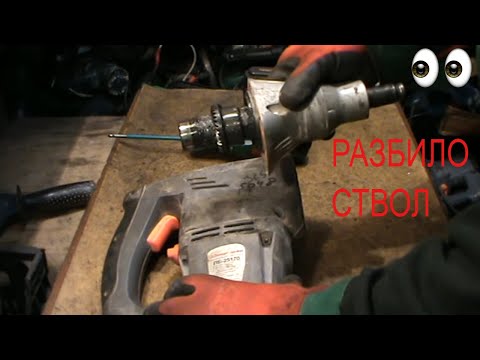

Видео:Ремонт бочкового перфоратора Энергомаш, замена стволаСкачать
Ремонт перфоратора своими руками – не так страшен процесс, как это кажется!
Домашний мастер, который в состоянии использовать перфоратор – вполне может справиться с его ремонтом. Речь пойдет о восстановлении работоспособности перфоратора.
Перфоратор в разобранном виде
Перфораторы прочно заняли место в арсенале рабочего инструмента домашних мастеров. Как и любой другой электроинструмент – он может выйти из строя. Вовсе не обязательно сразу бежать в мастерскую, ремонт перфоратора можно осуществить своими руками. Особенно его механической части.
Разберем принцип действия и устройство перфоратора
Инструменты могут отличаться мощностью, функциональными возможностями, но принцип действия и концепция конструкции у них единая. Разумеется, речь идет об электромеханических вариантах исполнения. Ремонт пневмоперфораторов – это удел специализированных сервисных центров.
Итак, – у нас в руках стандартный бытовой или профессиональный электрический перфоратор. Основные элементы устройства:
Механизм перфоратора в разрезе
- Электромотор. Может располагаться вдоль шпинделя патрона, или перпендикулярно – разница не принципиальна.
- Понижающий редуктор. Обеспечивает снижение скорости вращения и одновременно увеличивает крутящий момент рабочей оси.
- Ударный механизм. Это именно то устройство, которое отличает перфоратор от обычной электродрели.
- Патрон. Воспринимает нагрузки рабочей насадки и передает крутящий и ударный момент в рабочую зону. Служит фиксатором для насадок. Наиболее распространенный стандарт – SDS.
Принципиальное отличие в конструкции касается лишь ударного механизма. В большинстве современных устройств, применяется электропневматический способ передачи энергии удара. Поршень совершает возвратно-поступательные движения, и при помощи воздушной подушки передает энергию тарану, который в свою очередь наносит удары по бойку, имеющему механическую связь с патроном.
Достоинство конструкции – большая энергия удара и отсутствие механической связи между тараном и поршнем.
Сжатый воздух выступает в качестве демпфера, снижая вибрации инструмента.
https://www.youtube.com/watch?v=ISwRWgA4ER8
Такой способ работы позволяет автоматически отключать ударный механизм на холостом ходу. Перфорация происходит лишь при давлении наконечника на рабочую зону. Когда вы прикладываете усилие в сторону сверления, закрывается перепускной клапан, цилиндр становится герметичным и сжатый воздух приводит в движение таранный механизм. Это экономит ресурс основных узлов перфоратора.
Передача колебаний в электропневматическом ударном механизме реализуется двумя способами:
Принцип работы инструмента
- Кривошипно-шатунный механизм. На валу редуктора располагается кривошип, который придает возвратно-поступательное движение поршню. Такая конструкция обеспечивает передачу энергии удара большой мощности, и применяется в перфораторах среднего и тяжелого типа. Недостаток – большие размеры. Главное достоинство – высокая надежность и уменьшение вибраций на корпусе.
- Качающийся подшипник. Возвратно-поступательные движения передаются наружной обоймой подшипника специальной формы. Такая конструкция компактна, и применяется в перфораторах легкого типа. Основной недостаток – быстрый износ качающегося подшипника.
Электропневматический ударный механизм позволяет электроприбору работать в трех разных режимах:
- Сверление. Патрон вращается без вибрации;
- Сверление с боем (перфорацией). Патрон вращается, одновременно получая серию поступательных ударов в направлении сверления;
- Бой (перфорация) без сверления. Вращения нет, патрон с насадкой работает в режиме отбойного молотка.
Самостоятельный ремонт перфоратора
Помимо электрических неисправностей, таких, как перегоревшая обмотка двигателя, стирание щеток на нем же, или выход из строя переключателя – в перфораторе могут случиться поломки механические.
Поршневая ударная группа (особенно в кривошипно-шатунном исполнении) ломается редко, а вот основной элемент передачи нагрузки – патрон, может внезапно выйти из строя.
Чаще всего это происходит по причине несвоевременной смазки во время смены рабочего наконечника. Возможен и естественный износ при интенсивных нагрузках.
Прежде всего, разберемся, как снять патрон. Можно отремонтировать его не снимая, однако это не так удобно. Патрон крепится на шпинделе или винтовом стержне. Для работы потребуются: молоток, крепкая отвертка, плоскогубцы с длинными губками и рожковый ключ. Настольные тиски существенно облегчат процесс, если крепление окажется слишком затянутым.
Снимаем стопорное кольцо с патрона
Для начала патрон необходимо разобрать. Точнее демонтировать наружную часть механизма. Снимаем защитную резиновую муфту на торце и первое стопорное кольцо.
Затем смещаем рабочую муфту движением, как для смены наконечника, и снимаем второе стопорное кольцо. Кольца разжимаются при помощи мощной отвертки, автомобильный съемник стопорных колец тут не подойдет. Усилие прилагается большое, поэтому старайтесь избежать травм.
Разбираем быстрозажимной механизм патрона
Далее необходимо разобрать механизм SDS. Извлекаем пружину и фиксирующие шарики. Для снятия патрона необходимо закрепить шпиндель. Или наоборот – разобранный патрон зажать в тисках, а шпиндель вращать рожковым ключом за лыски. Если таковых на валу нет – придется разобрать корпус перфоратора, и найти способ зажать шпиндель в тисках. Тогда вращать необходимо сам патрон.
От постоянных ударно-крутильных нагрузок, резьба может сидеть очень плотно. Отмачивание при помощи WD-40 результата не даст. Необходимо нанести несильный, но резкий удар по корпусу патрона для снятия напряжения, тогда резьбовое соединение ослабнет.
Популярное: Как разобраться в разнообразии коронок для перфоратора?Патрон следует снимать не только для ремонта, но и для профилактики, очистки, смазки.
Делать это рекомендуется после окончания сезона работ, перед консервацией инструмента.
Все части необходимо отмыть в проникающей жидкости, например, – керосине.
Проверить износ фиксирующих шариков, при необходимости заменить их на новые. Осмотреть пружины на предмет сколов и деформации.
https://www.youtube.com/watch?v=LF08PST4qmE
Затем все детали смазываются консистентной смазкой и собираются в обратной последовательности. Если необходимо лишь смазать механизм SDS – снимать патрон необязательно. Достаточно его просто разобрать прямо на валу перфоратора.
Освоив процедуру снятия – без труда сможете поменять патрон на другой. Это может быть необходимо в случае окончательное его поломки, или переходе на другой тип наконечников.
В качестве полезного совета: Если вы работаете не от случая у случаю, а регулярно – держите под рукой запасной патрон того же типа.
Это позволит не прерывать ответственную работу в случае его поломки. Вы просто произведете замену и продолжите процесс, отложив ремонт на более благоприятное время.
Ремонт патрона перфоратора
Как поменять патрон перфоратора мы уже с вами рассмотрели и, как оказалось, это было не сложно. теперь по шагам рассмотрим как устроен патрон.
Устройство достаточно простое, ремонт патрона своими руками вполне осуществим для мастера, обладающего элементарными слесарными навыками.
Что может сломаться?
- Стопорные кольца.
- Пружина механизма SDS. Банально лопается. Так же как и стопорное кольцо, можно изготовить самостоятельно или подобрать подходящую по размеру;
- Шарики-фиксаторы механизма SDS.Изнашиваются и перестают надежно фиксировать наконечник.
Могут лопнуть от усталости металла или по причине брака производства. Замену можно найти на автомобильном рынке или изготовить кольцо самостоятельно. Для этого понадобится стальная проволока, труба соответствующего диаметра, тиски, пассатижи.Проволоку необходимо «отпустить» с помощью газовой горелки, придать ей нужную форму, затем снова закалить. Можно использовать виток пружины, например от клапанов автомобиля. Также проведя процедуру «отпуска» и закалки. Однако проще все-таки найти готовый экземпляр.
Популярное: Сверла для перфораторов по бетону и металлу
Обычно это происходит, если при смене наконечника «забывают» его смазывать. Измеряется наибольший диаметр изношенного экземпляра и подбирается подходящий размер. Например – от старого подшипника.
Шарики должны точно соответствовать размеру, иначе наконечник будет или выпадать во время работы, или не будет иметь свободного хода.
Если изношен внутренний цилиндр, или корпус патрона имеет механические повреждения – весь узел подлежит замене. Восстановить его невозможно. При установке нового патрона, извлеките из старого кольца, пружину и шарики. Они могут пригодиться при последующем ремонте.
После проведения ремонта (замены) и установки патрона на место – поработайте некоторое время без сильных нагрузок. Затем проверьте работоспособность механизма, надежность крепления и отсутствие люфтов.
В заключении смотрите видео: ремонт перфоратора своими руками. Приступая к ремонту необходимо точно знать как перфоратор разобрать, в этом видео есть все этапы разборки и наглядные примеры замены узлов сломанного инструмента.
Но будьте очень внимательны при разборке, если вы это делаете впервые, то лучше снимать на фото или виде о последовательность ваших действий, чтобы после устранения причины поломки вы без труда смогли собрать ваш перфоратор обратно.
Видео:Пропал удар, упала мощность! Как починить перфоратор HR4001C. Ремонт перфоратора SDS MAXСкачать
Ремонт Бочкового Перфоратора Своими Руками
Как выполнить ремонт перфоратора своими руками
Люди, использовавшие хоть раз перфоратор, отлично знают что, как тяжело верно его использовать и смотреть за рабочим состоянием.
В связи с этим периодический ремонт и профилактика этого устройства является неотъемлемой частью процесса эксплуатации.
Ремонт перфоратора своими руками — это более прибыльный в финансовом отношении вариант, тем паче что некие поломки малозначительны.
https://www.youtube.com/watch?v=_FM3QVQtqv8
Перфоратор является неподменным устройством в строительстве. Но при неверном применении он может стремительно выйти из строя.
Связаны настолько нередкие проблемы инструмента затем, что он употребляется в очень томных критериях, когда требуется большая производительность. Часто перфоратор просто не выдерживает тех нагрузок, которые на этот адрес возлагаются. Даже брендовые модели не застрахованы от поломок.
Вы, фактически хоть какой инструмент, который с течением времени перестает работать, подлежит ремонту на дому. Но не всякий имеет представление что же на самом деле, как необходимо чинить тот как еще его называют другой инструмент. Перфоратор не является исключением.
Немного общей информации
Схема устройства наружной части перфоратора.
Когда инструмент перегорает, нередко бывает так, что предпосылкой неисправности становится какой-либо отошедший провод. Некоторые платят в сервисных центрах немалые средства только за то, чтоб воткнуть Такой провод к району.
Механические повреждения в большинстве случаев следует отметить зрительно. При кропотливом осмотре вышедшего из строя перфоратора конечно, к примеру, узреть малозначительную неисправность, которая повлекла за собой поломку.
Но считается такие ситуации, когда обыденным “дедовским” способом — потрясти, постучать — делему не решить. Так появляется вопрос, обращаться в проф ремонтный кабинет либо браться за ремонт самому.
Можно ли самостоятельно отремонтировать?
Если при зрительном осмотре перфоратора вы не видите поломок, то последующим шагом является его разборка.
Тут все зависит насколько серьезна поломка и у вас есть определенные способности для починки неисправности перфоратора.
Если мы говорим о древнем инструменте, который служит уже несколько лет не представляет особенной ценности для юзера, то испытать разобрать перфоратор и отыскать проблемы можно и без помощи других.
Уже сегодня, если поломка видна зрительно и имеется представление что, что необходимо делать с инвентарем, то ремонт своими силами тоже не исключается.
В том случае модель перфоратора более современная, приобретенная сравнимо не так давно, и стоит больших средств, то не часто рекомендуется выполнять работу самому, потому что сделают еще ужаснее.
Если при первичном осмотре никаких видимых проблем найдено не произошло, то не рекомендуется производить предстоящий ремонт.
Только юзеры с опытом работы и способностями в технике бывают вариации заниматься починкой.
Некоторые признаки возможных неисправностей
Если при работе Вы нашли какие или сбои в работах перфоратора, то нужно узнать причину дефектов.
Очевидно, люди, приобретая перфоратор, ожидают от него отдачи на 100%. Особенно если приобретенное устройство является высококачественным ввезенным продуктом.
Потому, чтоб не допустить суровых поломок, необходимо иметь понятие что, как работает устройство. По вопросам работы инструмента (неким признакам) конечно при найти причину неисправности.
Такими вещами нельзя третировать, чтоб не допустить большей поломки.
Перфоратор БОЧКА 2601 ПРОПАДАЕТ УДАР, полная разборка и смазка стволовой части
В видео рассмотрен ремонт всераспространенной конструкции перфоратора , разборка ствола ,- растровой втулки.
Ремонт бочкового перфоратора Домотек
Ремонт бочкового перфоратора Домотек. Веб-сайт сервиса. Группа вконтакте .
- Противный запах из устройства, в особенности гари.
- Работа перфоратора в обыкновенном режиме нестабильна — происходят замыкания либо недлинные паузы при работе.
- Устройство не делает собственного прямого предназначения при либо на протяжении определенного времени.
- При включении иначе говоря работе инструмента возникают странноватые звуки, которые лет 30 не присутствовали.
Когда, если был увиден один из вышеназванных как еще его называют иных признаков нестабильной работы перфоратора, следует немедля узнать, в чем дело. Внимание и уход за инструментом являются незаменимыми условиями длительного срока эксплуатации. Потому первым шагом для починке перфоратора является умение его на сто процентов разобрать на составляющие детали.
Как разобрать перфоратор или дрель?
Если вы поставили цель отремонтировать перфоратор, следует знать как верно и в каком порядке нужно делать разборку устройства.
https://www.youtube.com/watch?v=tnADqFz2H3I
Наверное бывают вариации задаться вопросом, для какой цели это необходимо. Ответ достаточно прост: если разобрать инструмент на составляющие и отыскать поломку одной из деталей, то всегда можно купить новейшую и произвести подмену запчасти.
Большая часть также может поразмыслить, что еще лучше и резвее отнести инструмент в соответственный сервис, и починку сделают вместо вас. Но сначала будет нужно издержать много времени на то, чтоб привезти и отвезти инструмент, что очень расточительно при ограниченных сроках работы; сегодня, это растрата излишних средств на починку.
Таким макаром, осуществляя ремонт без помощи других, сэкономите деньги и время на починку.
Аннотация по разборке:
- Начинать работу необходимо с верхнего узла. Поначалу снимается резиновый наконечник, потом шайба, в нижней части — пружина и шарик.
- После снятия шарика приступаем к выкручиванию винтиков, которые задерживают корпус. Дальше снимается накладка на ручку (при условии, если она имеются). Только после проделанных работ отсоединяются провода стартера.
- Нужно извлечь щеткодержатель.
- В данный момент необходимо разъединить редуктор и корпус как будет произведена грамотная установка, как появляется зазор. Через Такой зазор и будет извлекаться переключатель.
- На заключительном шаге корпус перфоратора ставится вертикально и фиксируется в одном положении с помощью тисков. Что остается сделать нашему клиенту детали и запчасти аккуратненько достаются с его применением.
Независимо на сколько правильно Вы сможете подобрать студию, какая находится поломка, безотступно рекомендуется прочистить и корпус, все детали от пыли и грязищи.
Неудаленные загрязнения затем конечно мешать размеренной работе перфоратора.
Детали и инструменты для работы
Обычно ремонт устройства сводится к очевидной подмене очень всераспространенных деталей. Требуются:
Схема главных деталей перфоратора, которые нередко ломаются.
- подшипники;
- якорь;
- шестеренки;
- выключатели;
- щетки;
- кабель для подключения к сети;
- стартер;
- пассатижи;
- отвертки;
- изолента;
- солидол;
- тиски.
После подмены неисправных деталей устройство придет в обыденный рабочий режим.
Последовательный ремонт устройства
Лучше до начала ремонта изучить схему устройства, размещение запчастей и их предназначение. Самые всераспространенные поломки и их ремонт:
Схема устройства внутренней части перфоратора.
- Пробои обмоток — зачастую бывает так, что происходит пробой в обмотке якоря и стартера. Появляется эта неувязка по причине пыли. Основной ремонт состоит в том, что нашему клиенту остается детали кропотливо прочищаются, те, что не поддаются чистке, заменяются. Если вы поставили цель предупредить такую поломку, необходимо проводить профилактику инструмента 1 раз в 4.5 недели. Профилактика заключается в рабочий вариант прочистке корпуса и всех деталей. Затем нашему клиенту остается нужные детали необходимо пропитать смазкой или лаком. Конечно некие советы, касающиеся выбора производителя смазки — он бывает таким же, что и у самого перфоратора. Другим вариантом станет не плохое моторное масло.
- Износ щеток — мощность и качество сборки перфоратора при всем этом не играют никакой роли, потому что этой поломке подвержены почти все модели. Поменять их совсем не сложно — разобрать инструмент по вышеперечисленной схеме, вынуть старенькые и поставить новые. Выбирать щетки необходимо из 3-х вариантов: графитовые, угольно-графитовые либо угольные. Хорошим вариантом являются угольно-графитовые. Они соединяют в своих способностях как долговечность, так и мягкость работы (графитовые служат длительно, но вредят коллектору; угольные неопасны, но срок их службы относительно недолог).
- Механические трудности — неважно какая модель вооружена режимами переключения, они бывают вариации при выходить из строя. При подмене таких маленьких деталей принципиально учесть одно событие: брать запчасти следует только те, которые точно соответствуют заводским. Но в большинстве случаев предупредить поломку помогают обыденные профилактические способы.
На этом деле описание на ремонте перфоратора своими руками завершается. Чтобы не допустить поломок либо когда отсрочить } миф момент, необходимо верно соблюдать аннотацию внедрения и впору производить профилактические мероприятия.
Видео:Перфоратор БОЧКА 2601 ПРОПАДАЕТ УДАР, полная разборка и смазка стволовой частиСкачать
Ремонт перфоратора
Электрический перфоратор – это, пожалуй, самое популярное устройство, которое применяю на стройке, ремонте и пр.
Этот инструмент эксплуатируется в довольно жестких условиях – вибрация, повышенная запыленность, скачки напряжения и другие. Все это, рано или поздно приводит к тому, что инструмент выйдет из строя и потребует ремонта.
Электрический перфоратор – это сложное инженерное изделие, которое состоит из узлов, обеспечивающих движение патрона, с установленным в нем буром. По сути, перфоратор – это устройство, преобразующее электрическую энергию в механическую.
Ремонт перфоратора
Основные неисправности перфоратора и их внешние признаки
В зависимости от условий эксплуатации в этом устройстве могут возникать неполадки, как в механической, так и в электрической части.
https://www.youtube.com/watch?v=IU1rCxW843A
Схема перфоратора довольно близка к электрической дрели. Одно из отличий заключается в том, что вместообыкновенной зубчатой пары, передающей крутящий момент на инструмент, в перфораторе смонтирован полноценный редуктор. Он предназначен для преобразования крутящего момента, создаваемого на электрического двигателя в возвратно-поступательное движение патрона.
Устройство перфоратора
Неполадки, требующие ремонта, могут возникнуть, практически в любом узле устройства. Но перед тем, как начинать ремонт требуется диагностировать поломку и выявить причины, приведшие к ее появлению.
Следует отметить, что выявление поломки не составляет особого труда, но иногда для этого приходится разбирать корпус перфоратора.
Как и любое техническое устройство, электрический перфоратор обладает некоторыми слабыми местами в конструкции. Именно они и являются причиной возникновения поломок, требующие ремонта. Нередки случаи, когда перфоратор выходит из строя по вине, рабочего, который его эксплуатирует на запредельных режимах и с нарушением правил эксплуатации.
Необходимо понимать, что основные неисправности возникают в электрической или механической части. В механической части чаще всего случаются следующие неполадки:
- устройство не выполняет свои основные функции – сверление и бурение;
- заедание бура в патроне;
- насадка не устанавливается в патроне;
- посторонние шумы при работе устройства.
Схема перфоратора
В электрике чаще всего проявляются следующие дефекты:
- не работает двигатель;
- излишнее искрение щеток;
- появление гари или запаха горелой изоляции.
Начало ремонта начинают с очистки корпуса устройства. Это необходимо, как минимум для того, чтобы грязь не попала в разобранный перфоратор.
Механические поломки
При ремонте электрического перфоратора часто возникает потребность в его разборе. Но перед тем, как его начать, надо лишний раз убедиться в том, что неполадки возникли именно в механической части устройства. Разберем подробно, какие неполадки встречаются и как их можно устранить
Несвоевременное обслуживание, некачественно выполненный ремонт, эксплуатация перфоратора в запредельных режимах может привести к тому, что из строя может выйти любая деталь, входящая в состав этого механизма. Для выявления дефектов редуктора необходимо выполнить его разборку, промыть детали и после этого выполнить тщательный их осмотр.
Замена редуктора
Выявленные поврежденные детали необходимо заменить на новые. Затем выполнить сборку редуктора, разумеется, в него требуется уложить смазку. Кстати, марка смазки, должна быть указана в руководстве по эксплуатации.
Неисправность патрона
Если насадка не входит в рабочее положение, то скорее всего причина кроется в патроне. Для устранения этого дефекта нет нужды в разборке инструмента. Как правило, помехи для установки насадки заключаются в том, что внутрь патрона попал какой-либо мусор.
Неисправен переключатель режимов
Для выявления неисправностей в устройстве переключения режимов перфоратор все же придется разбирать. В принципе, дефект можно выявить путем тщательного осмотра механизма переключения.
Ремонт переключателя режимов
В принципе, перечислены основные узлы, в которых чаще всего возникают поломки и требуют ремонта. Между тем существует еще несколько видов дефектов, которые могут возникать по разным причинам. Например, отсутствует режим ударного молотка.
То есть, бур вместе с патроном вращается, но ударного действия на рабочую поверхность не оказывает. Чаще всего причиной, в таком случае, выступает плавающий подшипник. Другой причиной этой неисправности может стать повреждение стального бойка.
В обоих случаях требуется замена дефектной детали.
Нередки случаи, когда при включении инструмента, двигатель работает, но патрон не вращается. Это происходит чаще всего потому, что заклинило редуктор.
Кстати, долго держать перфоратор во включенном состоянии, при неработающем патроне недопустимо, может сгореть обмотка двигателя. Перфоратор придется разбирать и устранять дефекты в редукторе.
Они могут быть вызваны или повреждением шестерен, или попаданием в него мусора.
https://www.youtube.com/watch?v=F2UOGE3tcog
Еще один дефект заключается в том, что патрон не может зафиксировать бур. Такая проблема может возникнуть у инструмента, который уже длительное время эксплуатируется. Причина этой неполадки кроется в износе крепления корпуса фиксатора.
Электрические неисправности
Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.
Кстати, поиск неисправностей надо начинать с меньшего. То есть, надо проверить наличие питания в электрической сети, целостность провода и розетки.
По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:
Отсутствие напряжения в питающей сети, обрыв кабеля
Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.
Соединение проводов
Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.
Неисправность кнопки пуска
Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.
Стирание щеток
При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм.
По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.
Поломка регулятора оборотов
При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.
Неисправность мотора
Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.
При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.
Ремонт статора
Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.
Важно! Ремонт устройства выполняют при инструменте отключенном из электрической сети.
Необходимые инструменты и материалы
Для ремонта и восстановления работоспособности инструмента потребуются некоторые ключи, как обычные рожковые, так и шестигранники, отвертки с разными шлицами. Для изъятия подшипников будет востребован съемник.
Разборка и сборка перфоратора должна производиться с использованием кинематической и электрической схем перфоратора.
Быстрый поиск поломки
Для диагностики неисправного перфоратора чаще всего нет необходимости в использовании специального оборудования и инструментов, за исключением, может быть тестера и устройства для перемотки двигателя.
Установить причину поломки можно с помощью обыкновенного осмотра.
https://www.youtube.com/watch?v=KbN0VCftzQA
Да и для выявления неполадок в механизме инструмента желательно знать и понимать его устройство и принцип работы.
Правила работы или как оградить устройство от поломок
Для обеспечения длительной и эффективной работы электрического перфоратора достаточно соблюдать несколько простых правил. В частности:
- При работе нецелесообразно сильно давить на инструмент, в этом, как минимум нет необходимости и более того, при излишнем давлении инструмент быстрее выходит из строя.
- Недопустима работа электроперфоратора в холостом режиме.
- Во время работы с пористыми материалами имеет смысл отключать ударный механизм. При работе с особо твердыми материалами целесообразно использовать смазку.
- При работе, особенно длительной, необходимо отслеживать нагрев корпуса, особенно в том месте, где установлен редуктор. При заметном нагреве необходимо остановить выполнение работ и ждать пока он остынет. Воду для охлаждения использовать нельзя, ее применение может повредить детали редуктора.
- Работа с инструментом должна проводится в следующем режиме – как минимум 10 минут перерыва после получасовой работы.
Замена щеток
Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки из замка, на их место установить новые.
📺 Видео
Ствол перфоратора - РазборкаСкачать
Ствол перфоратора разбираем полностьюСкачать
Разбитый ствол в перфораторе Энергомаш ПЕ 25170 замена стволаСкачать
Ремонт ствола перфоратораСкачать
Как разобрать растровую втулку СТВОЛ перфоратора.How to parse bitmap bushing BARREL hammerСкачать
Ремонт бочкового перфоратора Нет удара Частая причина Поиск неисправностиСкачать
Снова Застрял Бур В Стволе Перфоратора // Полный Разбор Ствола Перфоратора.Скачать
Ремонт перфоратора с вертикальным двигателем.Скачать
🔧Чем смазывать боёк, поршень и цилиндр перфоратора?🔧Скачать
Ремонт бочкового перфоратора ДомотекСкачать
✅Перфоратор бочка Stern не держит бур + ПОЛНОЕ ТО.✅Скачать
Перфоратор DWT - слабый удар - ремонт.Скачать
Китайский перфоратор с вертикальным двигателем секреты редуктораСкачать
КАК РАЗОБРАТЬ ПАТРОН ПЕРФОРАТОРАСкачать
Есть удар, но не сверлит.Ремонт бочкообразного перфоратора K1200, Mastermax, Shturm, Калибр, Диол.Скачать
БУР перестанет ВЫПАДАТЬ если СДЕЛАТЬ ЭТОСкачать
Перфоратор бочковой Startex - нет сверления - РЕМОНТ.Скачать
